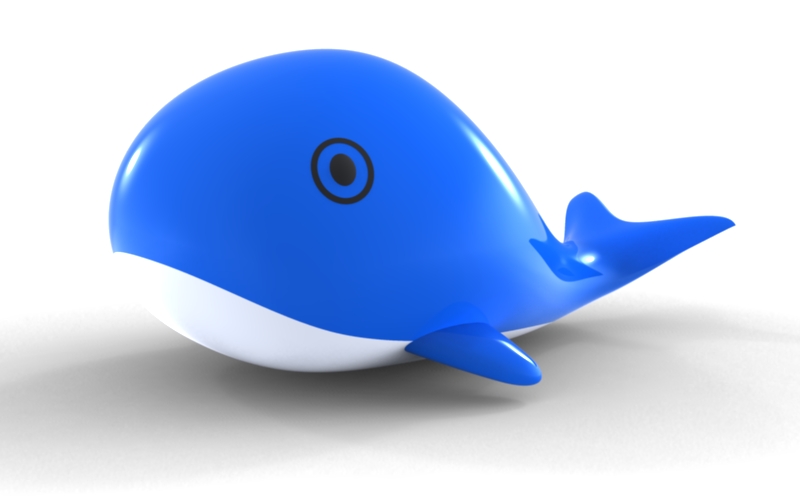

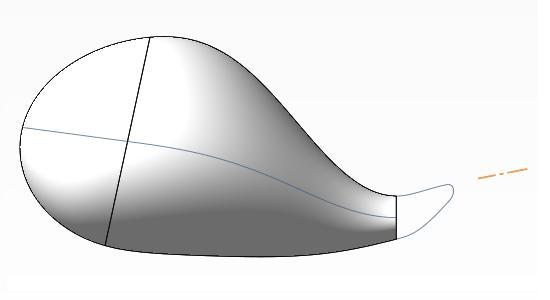

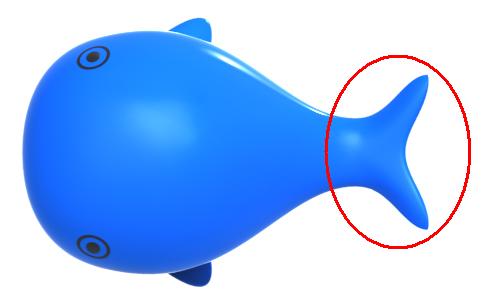

1-1,前回のように、補助線や面の作成は任意のやり方で問題ない。まず補助線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_2_s.jpg)
![*](../headerImg/dot.gif)
1-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_3_s.jpg)
![*](../headerImg/dot.gif)

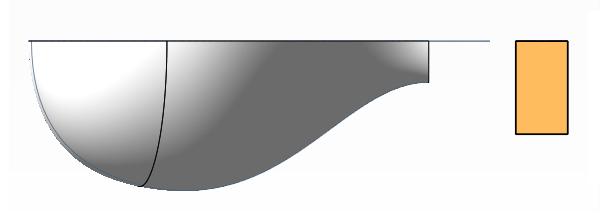

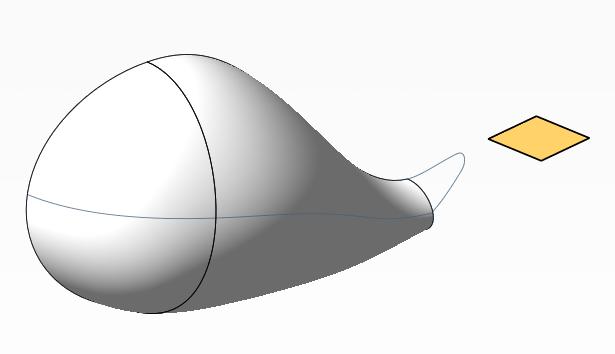

2-1.補助線から押し出し面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_4_s.jpg)
![*](../headerImg/dot.gif)
2-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_5_s.jpg)
![*](../headerImg/dot.gif)

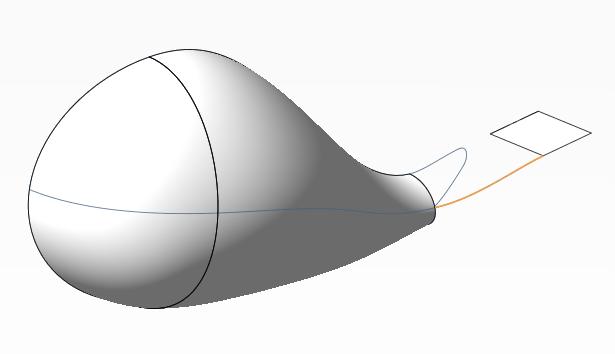

3-1.そして胴体部と押し出し面をサポートとしたブレンド曲線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_6_s.jpg)
![*](../headerImg/dot.gif)

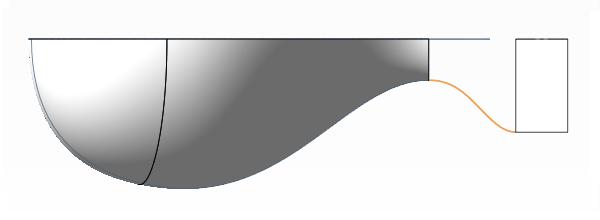

3-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_7_s.jpg)
![*](../headerImg/dot.gif)

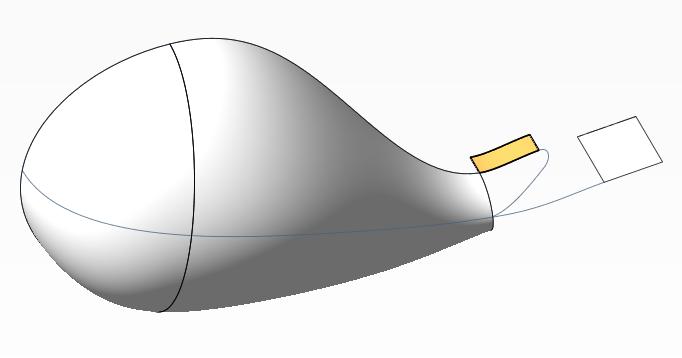

4.次に、前回2-3で作成した輪郭線にサポートとなる押し出し面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_8_s.jpg)
![*](../headerImg/dot.gif)

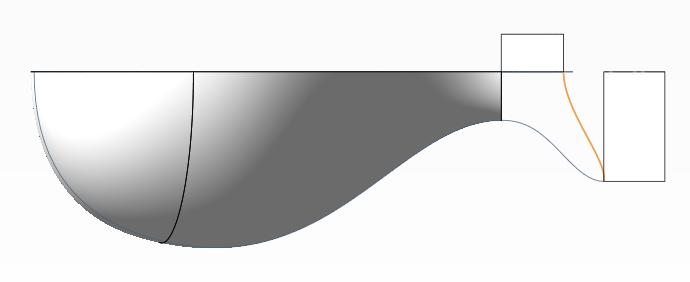

5-1.その押し出し面をサポートとして、3で作成した曲線の端点までのブレンド曲線を作成する((クリックで拡大)。
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_9_s.jpg)
![*](../headerImg/dot.gif)
5-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_10_s.jpg)
![*](../headerImg/dot.gif)

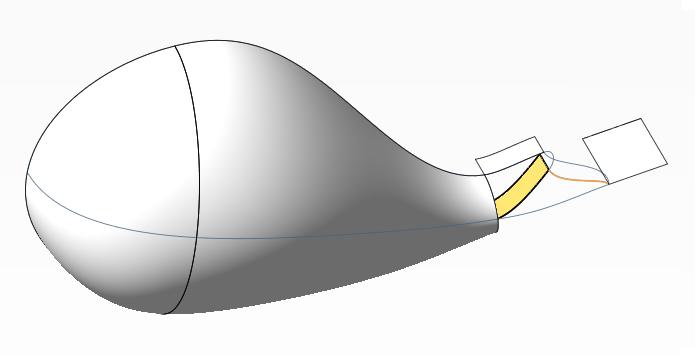

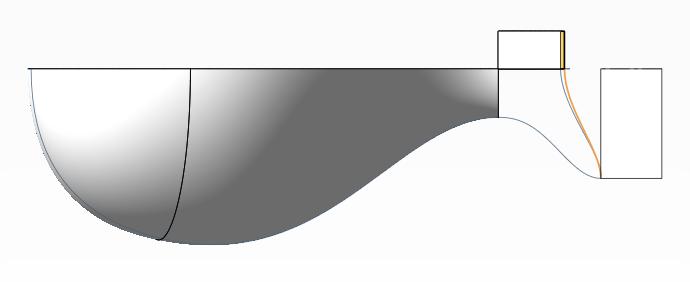

6-1.下側も同様に作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_11_s.jpg)
![*](../headerImg/dot.gif)
6-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_12_s.jpg)
![*](../headerImg/dot.gif)

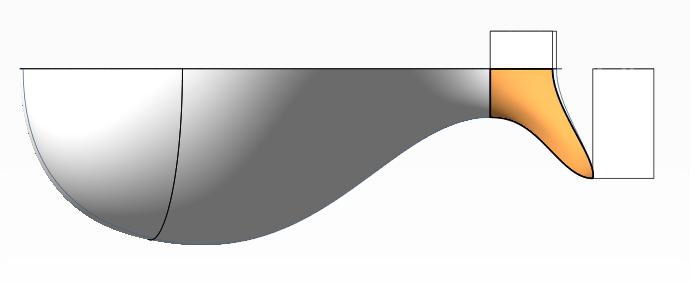

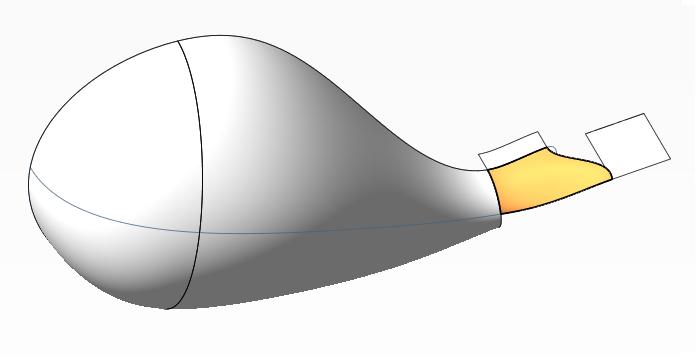

7-1.これで4辺ができたので、胴体と4で作成した押し出し面をサポートとして曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/28_capture_13_s.jpg)
![*](../headerImg/dot.gif)
7-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_14_s.jpg)
![*](../headerImg/dot.gif)

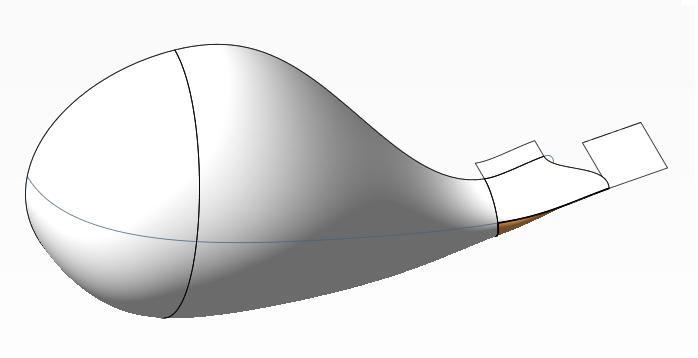

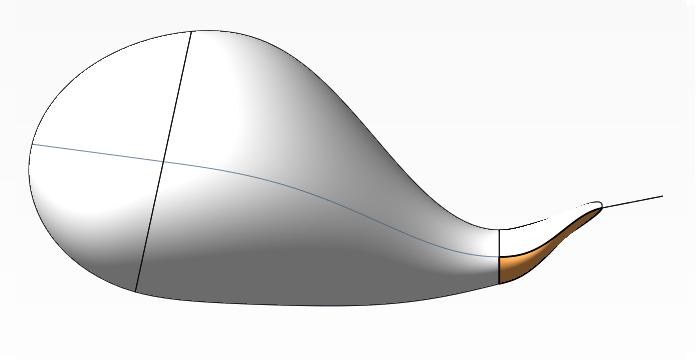

8-1下側も同様に作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_15_s.jpg)
![*](../headerImg/dot.gif)
8-2.(クリックで拡大)
![*](../headerImg/dot.gif) |

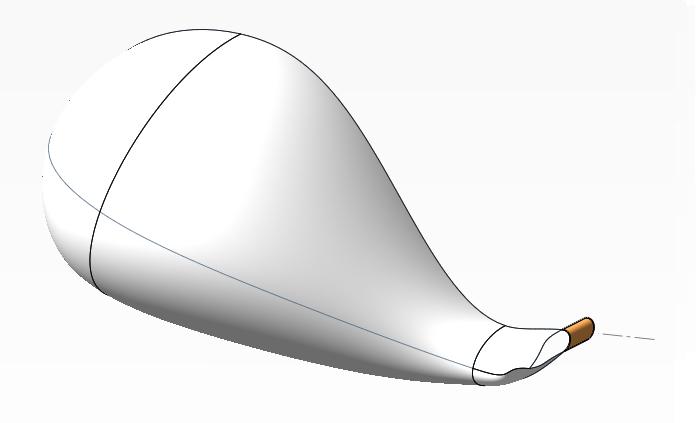

![Photo](techniqe2010/28_capture_16_s.jpg)
![*](../headerImg/dot.gif)

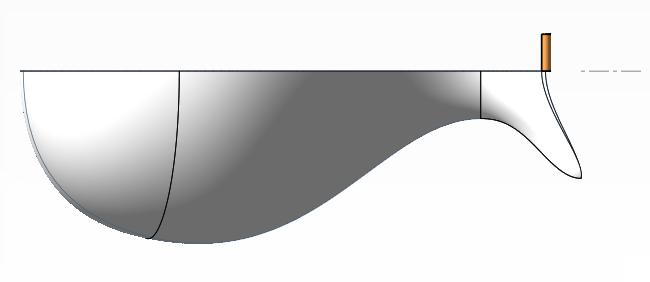

9-1.次に、前回2-4で作成した輪郭線にサポートとなる押し出し面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_17_s.jpg)
![*](../headerImg/dot.gif)
9-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/28_capture_18_s.jpg)
![*](../headerImg/dot.gif)

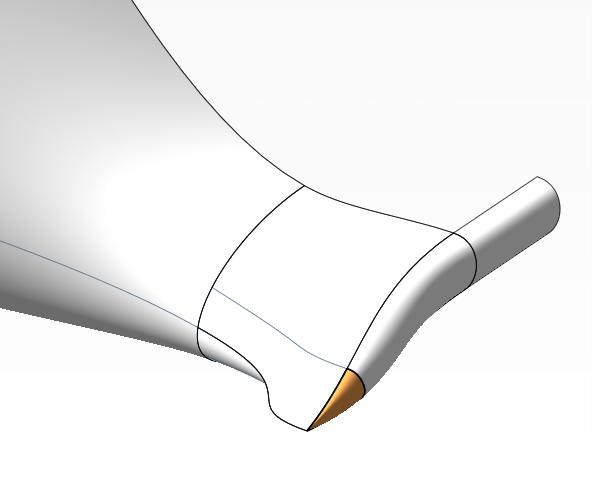

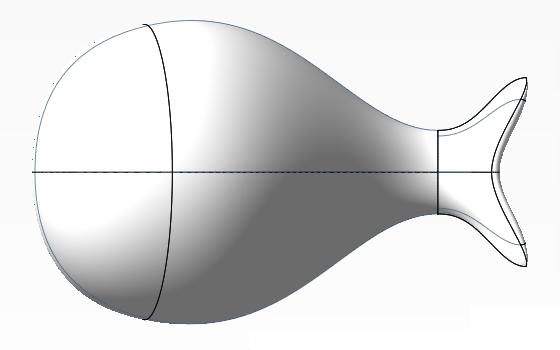

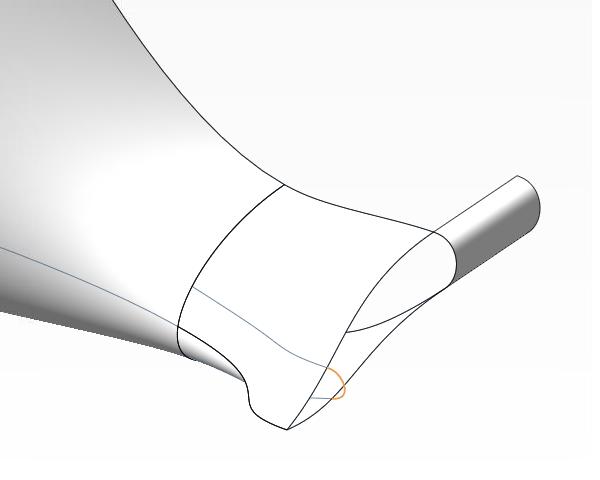

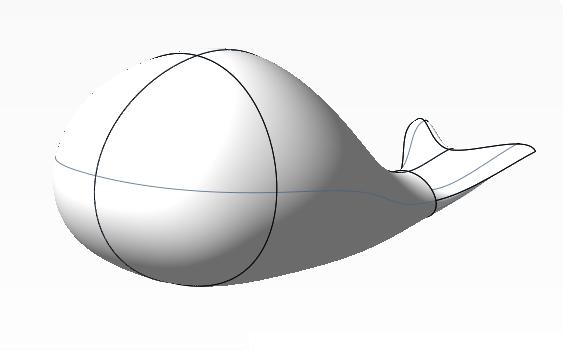

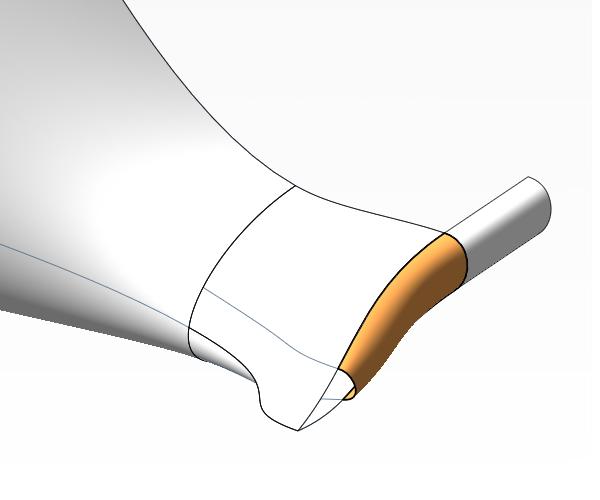

10.7、8で作成した曲面上に補助曲線を作成する(クリックで拡大)
