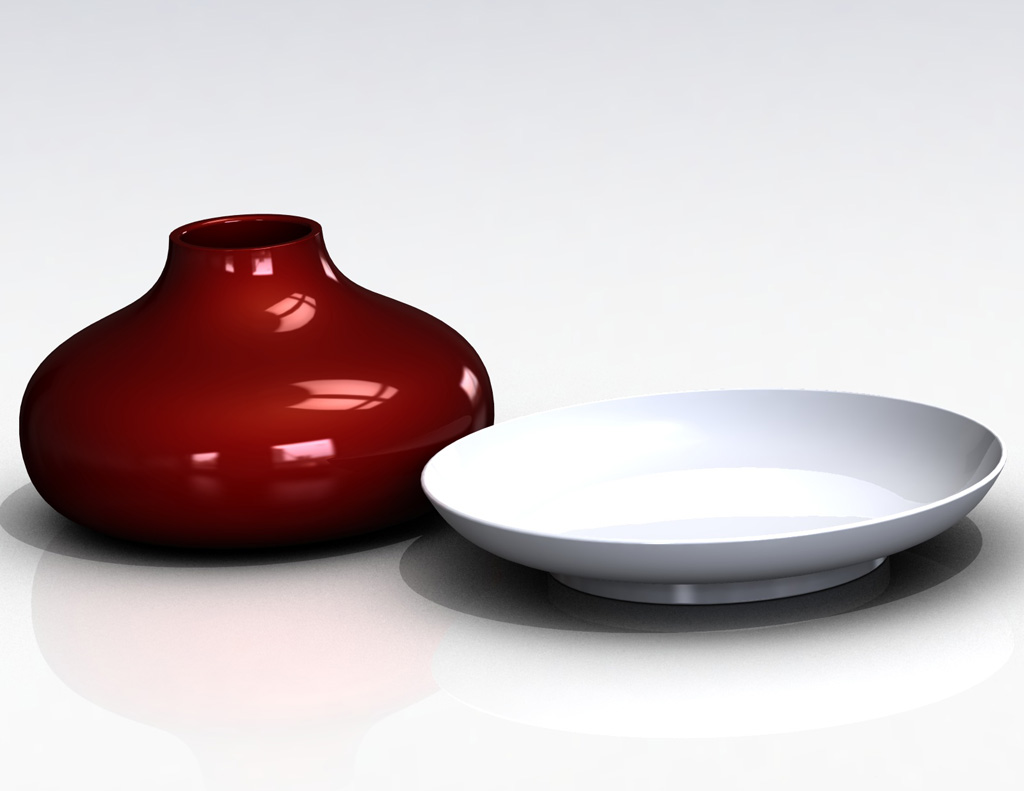

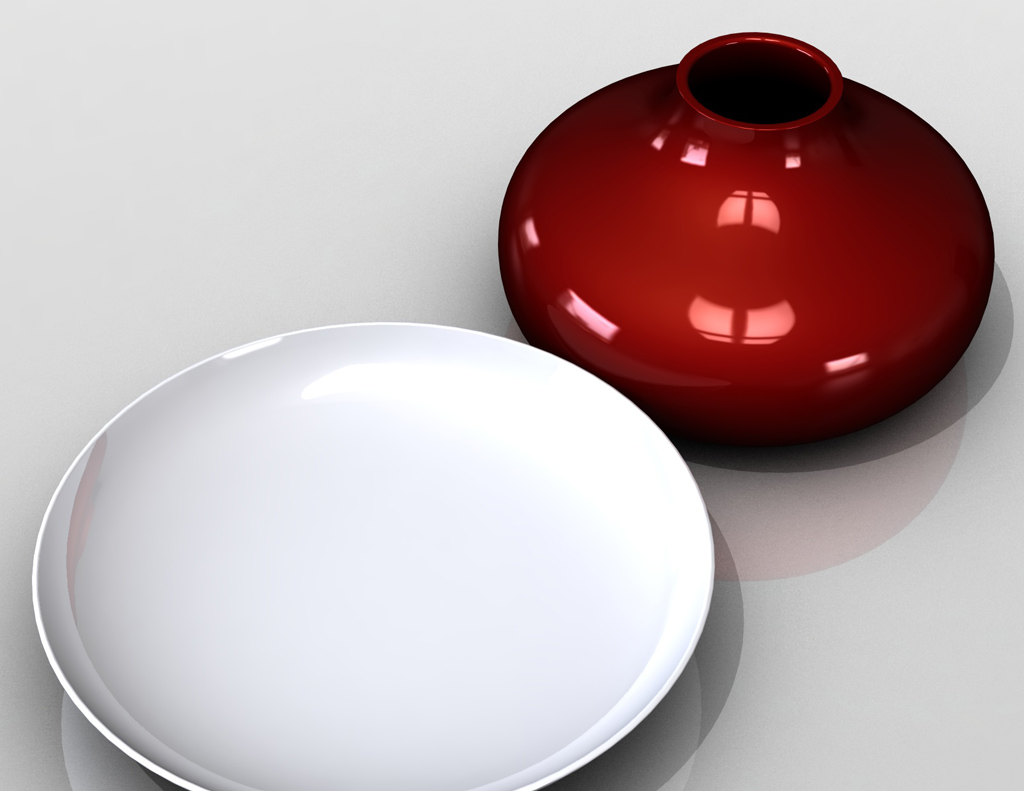

回転体は、その大半が厚みのある表皮で、容器としての機能を果たすプロダクトとなっている。回転軸の周りを、肉厚を持って回転する形状の作成を解説する


*
* デジタルツールはじめの一歩
SolidWorks編

第4回:回転とシェルで作る器のモデリング


*
連載第4回目は、「回転とシェル」についてお届けします。
回転…この場合は、軸となる直線の周りを、回転することで形が作られる「回転体」です。SolidWorksでは「回転フィーチャー」という名称です。生活の中の回転体は、それこそお皿、グラス、ボトル、花瓶などあちこちに見てとれます。実際には、素材も、陶磁器、ガラス、金属、プラスチックなどがあり、素材に適した製造方法から、製品になっていきます。シェル…は、SolidWorksでは「シェルフィーチャー」という名称で、外皮から均一の肉厚で厚みのある立体にモデリングをするコマンドです。

●中林鉄太郎 http://www.tn-design.com
プロダクトデザイナー/デザインディレクター。1965年東京生まれ。1988年桑沢デザイン研究所卒。黒川雅之建築設計事務所を経て、1997年テツタロウデザイン設立。文具、日用雑貨、情報機器等のプロダクトデザインだけでなく、中小企業、地域産業のデザインディレクションも手掛ける。日本大学芸術学部デザイン学科、桑沢デザイン研究所非常勤講師。(社)日本インダストリアルデザイナー協会会員。


●「回転体」をSolidWorksで作る

SolidWorksは、中身の詰まった「ソリッド」なモデルを作成するルール群と、中身のない、表皮だけの「サーフェス」を作成するツールの両方が揃っています。使い方がまったく同じツールもありますが、「回転フィーチャー」は若干異なります。まずは、その説明から始めます。

回転体は、回転のための軸(直線)と、回転させたい図形の2種類が必要ですが、これはソリッドでもサーフェスでも同じです。違いは、ソリッドとしたい場合は、作図(スケッチ)の形状が閉じている必要があります。閉じていない場合は「閉じますか…」というメッセージにOKすると、SolidWorksの勝手な判断で閉じられてしまいます。結果が問題なければOKですが、そうでない場合は、作図で閉じた形状にしておくことが必要なので、習慣にしてしまうのががお勧めです。また、サーフェスの場合は、同じスケッチ上に、軸となる「中心線」を書くことを忘れずに。これさえ理解していれば、大抵の回転体で迷うことは少ないと思います(画像01、02)。

まずは、花器のような形状を、ソリッドのほうの「回転フィーチャー」で作成します。必要となる作図は、その一辺が回転軸となるような閉じたスケッチです。作図したスケッチを選択後、「回転フィーチャー」で回転軸を設定すれば、元となる立体の完成です(画像03〜05)。

●「シェル」で均一な肉厚の形状に編集する

出来上がった立体を、想定した厚みのあるモデルにするためのツールが「シェルフィーチャー」です。SolidWorksには、サーフェス面に厚みを付ける「厚み付けフィーチャー」もありますが、今回はソリッドで作成した立体から行うため、前者の「シェルフィーチャー」を用います。

花器のような形状を目的に作成した立体ですから、パラメーターでは「削除する面」を立体の上面として、「厚み」を設定して実行します。「断面表示ツール」で確認してみると、均一の厚みになっているのが分かります(画像06〜08)。

ガラス製のグラスなど、製造手法によっては、底面だけ厚みが増している形状もありますが、こういう場合も「シェルフィーチャー」が使えます。シェルツールのPropertyManager内にある「マルチ厚みの設定」欄で、厚みを変更したい面を設定して、その数値を入力するだけです(画像09、10)。

●高台付きのお皿をモデリング

碗や皿など底面に輪状の台が付いてますが、あれが高台です。次は、その高台付きの形状をモデリングする一例です。花器のような形状が「閉じた図形」からのモデリングだったので、今度は「開いた図形」からのソリッドモデリング例となります。

まずは、お皿の曲面を作成するためのスプライン曲線を作図します。中心線と、その線上の一点から左側に、水平の直線(スケッチ)を作図します。その端点から右側に、2点で定義するスプライン曲線を任意の位置に入れ、その後、左右のラインを複数選択して、拘束関係追加から「正接」を選び、最後にスプラインのハンドルを調整しカーブを作成してスケッチ完了です(画像11)。

次に、この閉じていないスケッチから、ソリッドのほうの「回転フィーチャー」を実行します。先の説明のように「閉じたスケッチに変更しますか…」というメッセージが表示されますが、ここでは「いいえ」を選んで先に進みます。PropertyManager内の「薄板フィーチャー」で厚みを設定してから、回転軸となる垂直の中心線を選べば完了です(画像12、13)。

高台部分は輪状です。高台の断面形状から、同じように回転させてモデリングしてももちろんOKですが、肉厚が均一という設定のため、より簡易な方法として「押し出し」を使ってみます。平面での新規のスケッチでは、お皿のエッジから「エンティティオフセット」ツールを利用して、オフセット距離の数値を入力するだけでスケッチを作成してみました。「押し出しフィーチャー」では、「押し出し状態:端サーフェス指定」を選び、お皿の下面を選択すれば高さの入力やトリムなどは不要です。後は底面を削除面として「シェルフィーチャー」を実行すれば、お皿のモデリングは完成です(画像14〜17)。


*

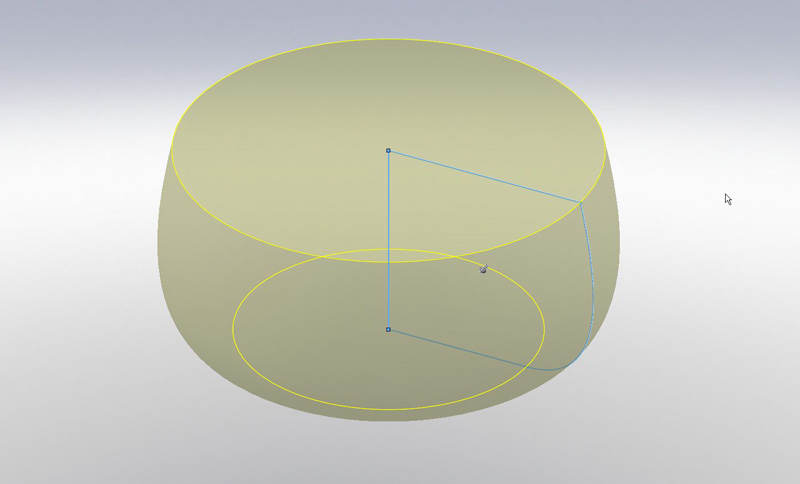

画像1:ソリッドツールの「回転」には、閉じた形状の作図が必要。その垂直な一辺を回転軸とした例 (クリックで拡大)
*
* Photo
*

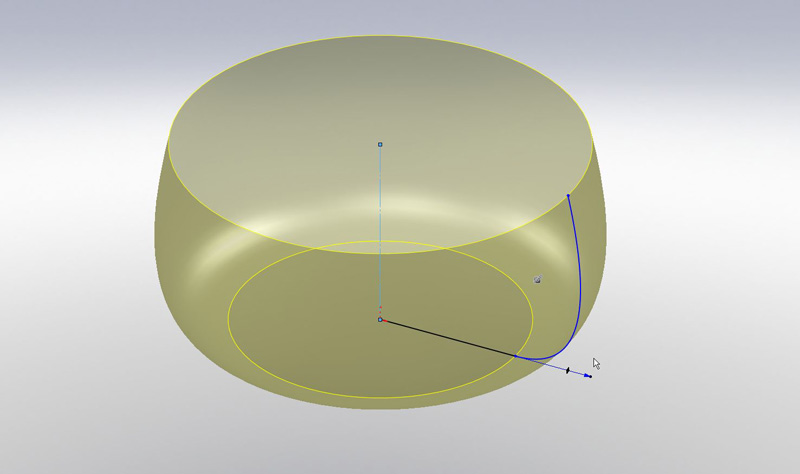

画像2:サーフェスの「回転」には開いた形状の作図が必要。その代わり、同じ作図(スケッチ)上に、回転軸となる中心線が必要(クリックで拡大)
*
* Photo
*

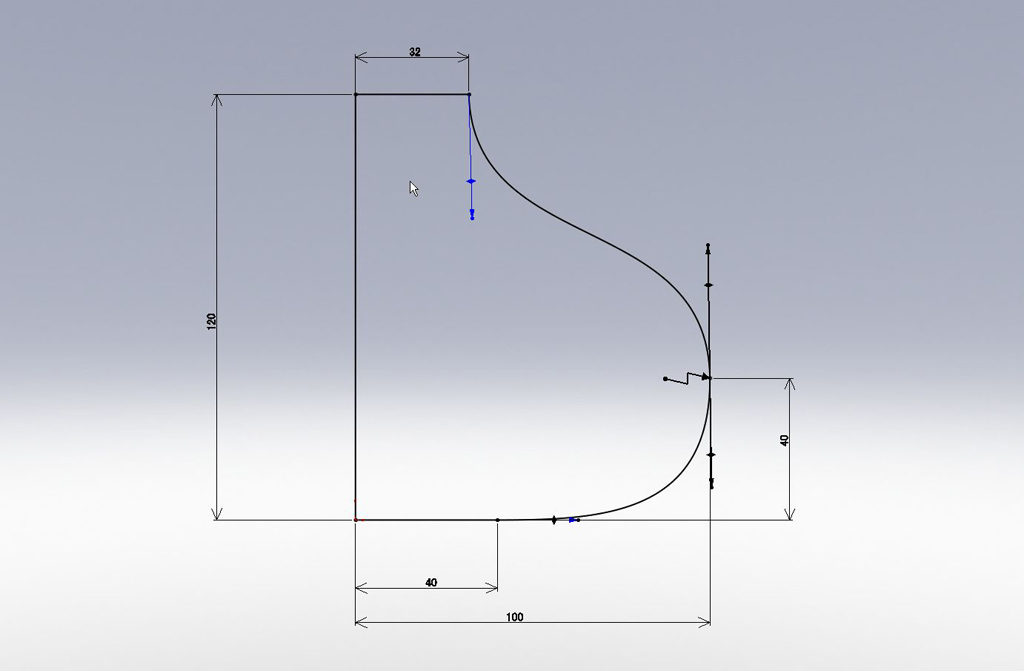

画像3:花器のような形状のための作図(スケッチ)。回転軸を中心に回転するので、作図は半分(片側)だけでOKだ(クリックで拡大)
*
*

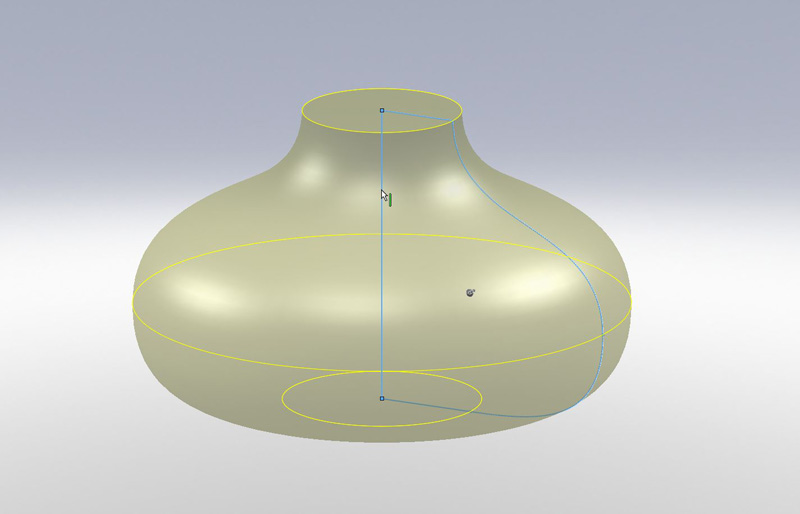

画像4:作図(スケッチ)を選択後、「回転」ツールを選択し、回転軸となる直線を選択することで生成される(クリックで拡大)
*
* Photo
*

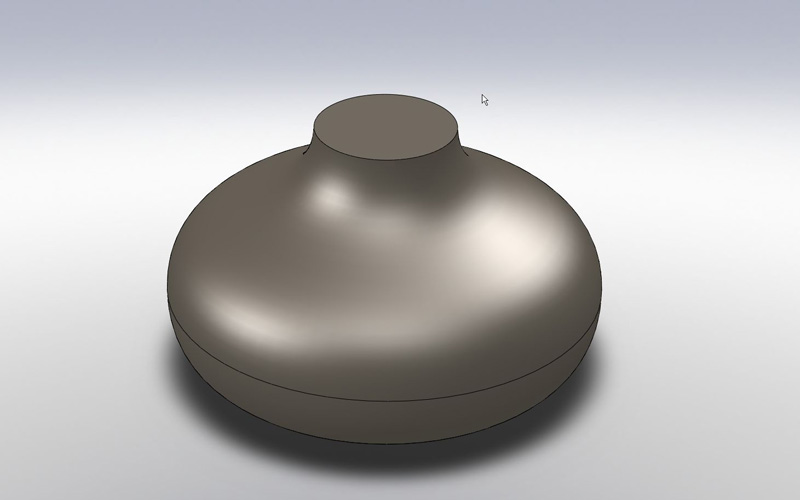

画像5:「回転」ツールで作成した、元となる立体(クリックで拡大)
*
* Photo
*

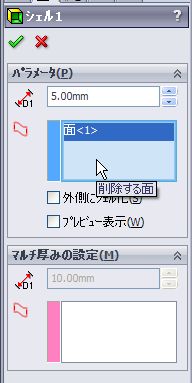

画像6:花器のような形状のモデリングのため、「シェル」ツールでは上面を「削除する面」として指定し、厚みの数値を入力して実行する(クリックで拡大)
*
*

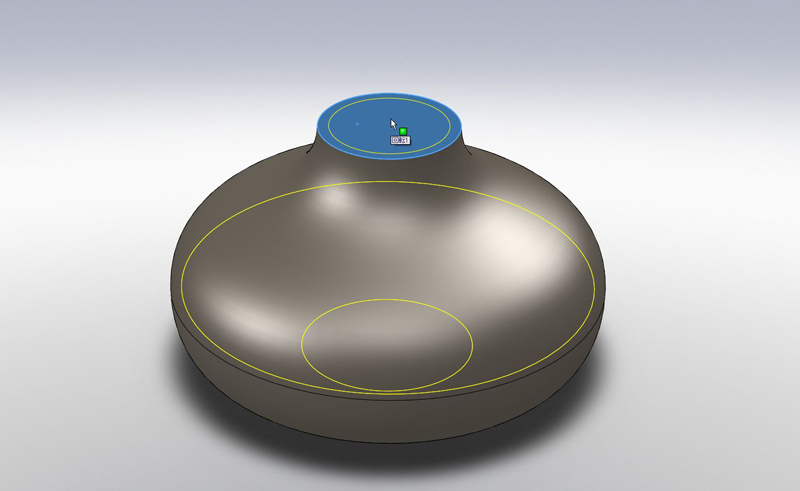

画像7:「プレビュー」にチェックを入れて確認することを忘れずに。今回は内側に指定した肉厚がプレビューできていればOKだ(クリックで拡大)
*
* Photo
*

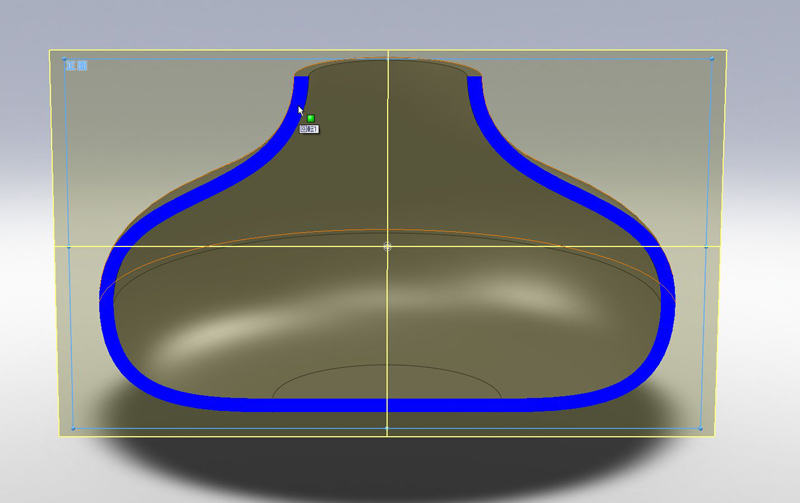

画像8:「断面」ツールは、指定した位置での断面を表示させるツール。指定した数値で均一に肉厚が取れているのが確認できる (クリックで拡大)
*
* Photo
*

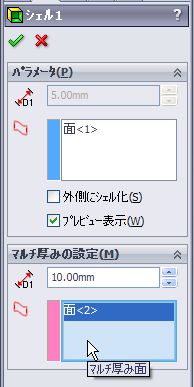

画像9:「シェル」ツールは均一な厚みの他に「マルチ厚みの設定」が可能だ。試しに、花器の底部分となる面の厚みを倍にして指定してみる(クリックで拡大)
*
*
画像10:「断面」ツールでの表示も、底の部分だけ厚みが増してシェル化できているのが分かる(クリックで拡大)
*
* Photo
*

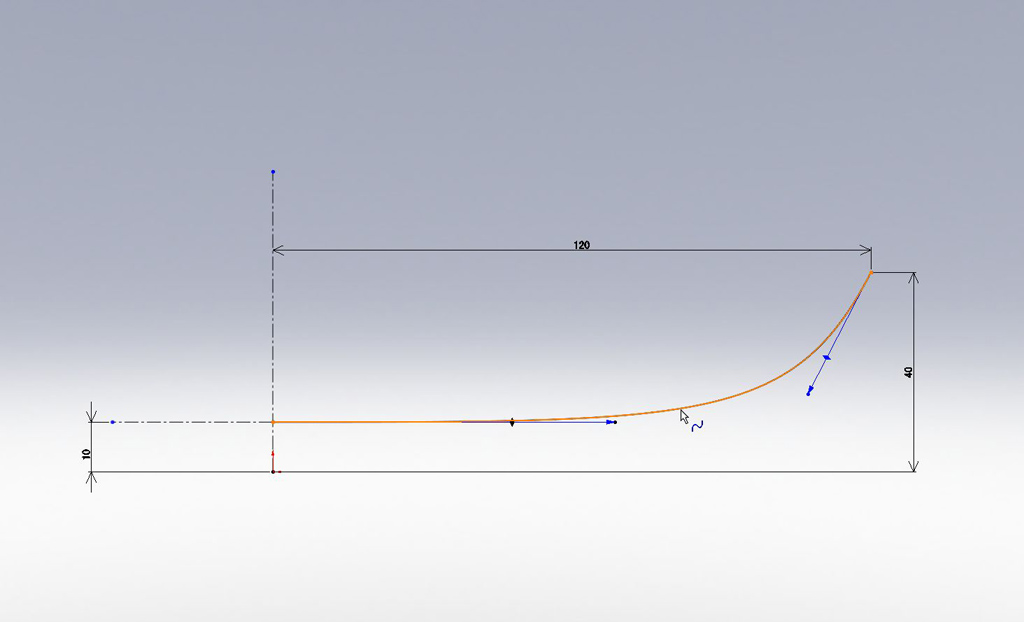

画像11:お皿のための開いた形状の作図(スケッチ)。これも回転軸を中心に回転するので、作図は半分(片側)だけでOKだ(クリックで拡大)
*
* Photo
*

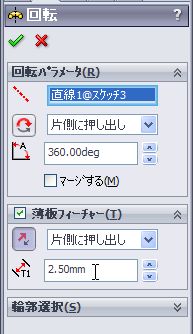

画像12:開いたシングルラインの作図から、「薄板フィーチャー」による厚み指定を行って「回転」ツールを実行する。肉厚の付く方向(内か外)を確認するのがポイント(クリックで拡大)
*
*

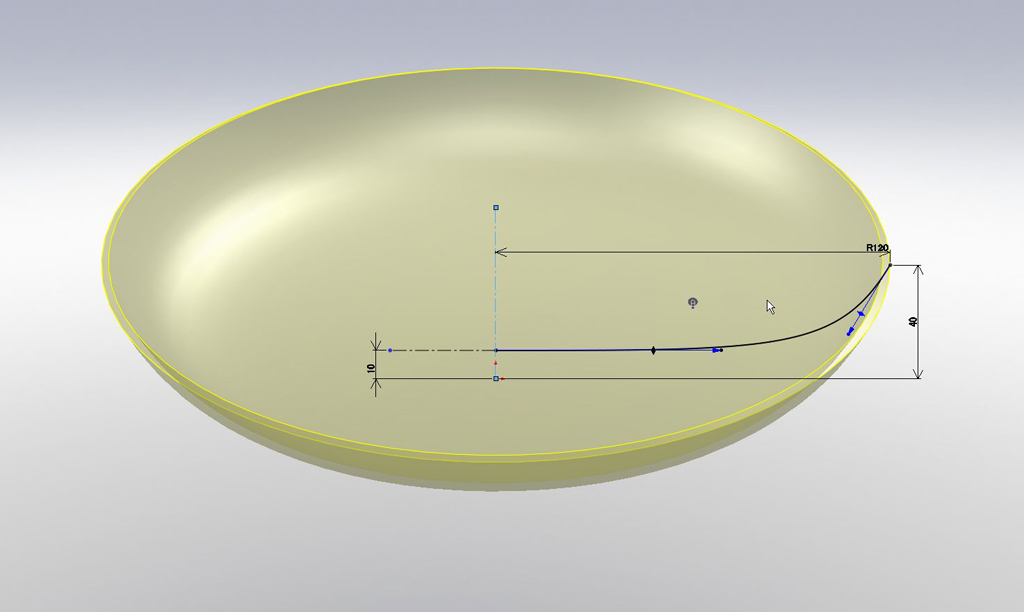

画像13:「薄板フィーチャー」を使うことで、開いたシングルラインの作図から、サーフェスでなくソリッドのモデリングが可能になる(クリックで拡大)
*
* Photo
*

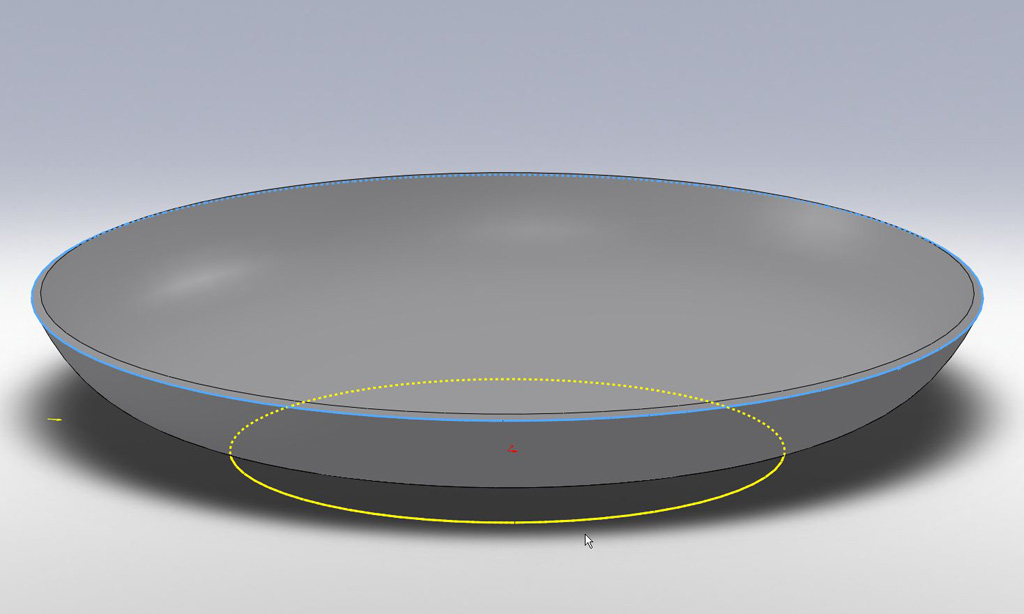

画像14:高台部分は、お皿部分と同心円の形状。平面で作図した新規のスケッチに、回転して生成したお皿のエッジを「エンティティ変換」して作図した例(クリックで拡大)
*
* Photo
*

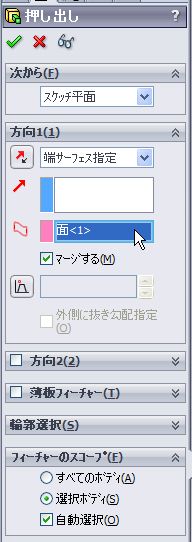

画像15:高台のための作図は「押し出し」ツールを使い、「端サーフェス指定」をお皿の裏面に設定してモデリングすることで、トリム等のステップを省略できる(クリックで拡大)
*

*

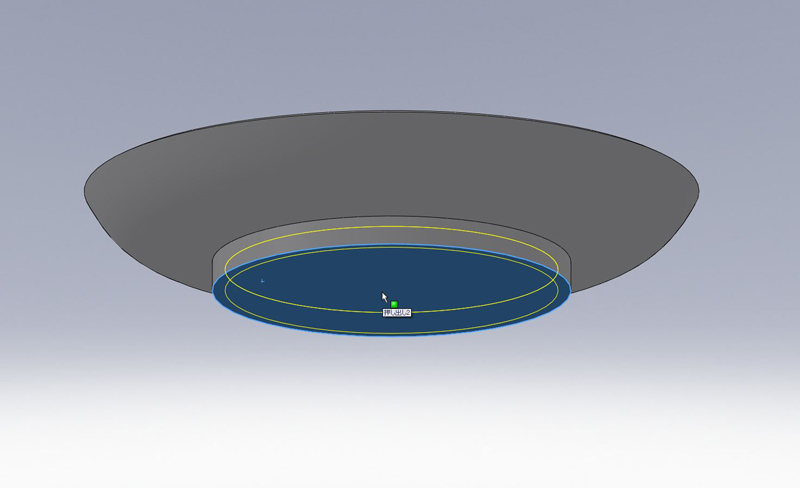

画像16:押し出され、自動的にお皿部分の立体とマージ(合体)された円筒形状には、「シェル」ツールで「削除する面」を円筒形底面に指定して実行する(クリックで拡大)
*
* Photo
*

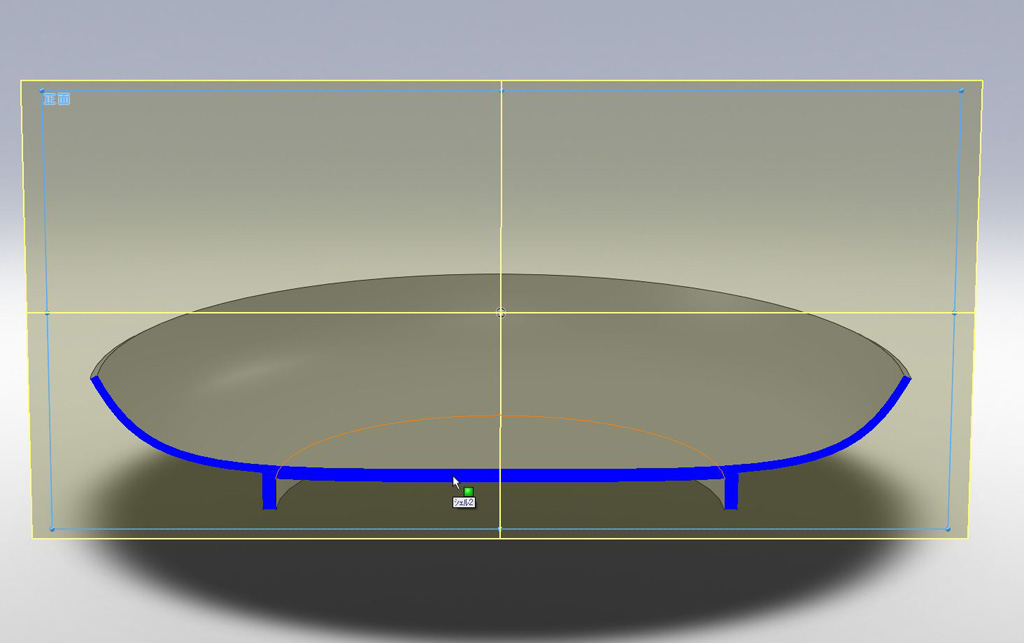

画像17:断面ツールでの確認画像。高台部分も問題なくシェル化できているのが分かる(クリックで拡大)
*
* Photo
*
画像18:きれいな回転面の作成には、最初の作図のときのスプライン曲線の質が大きく影響する。回転させた結果を見ながら、調整してみてほしい(クリックで拡大)
*


-
