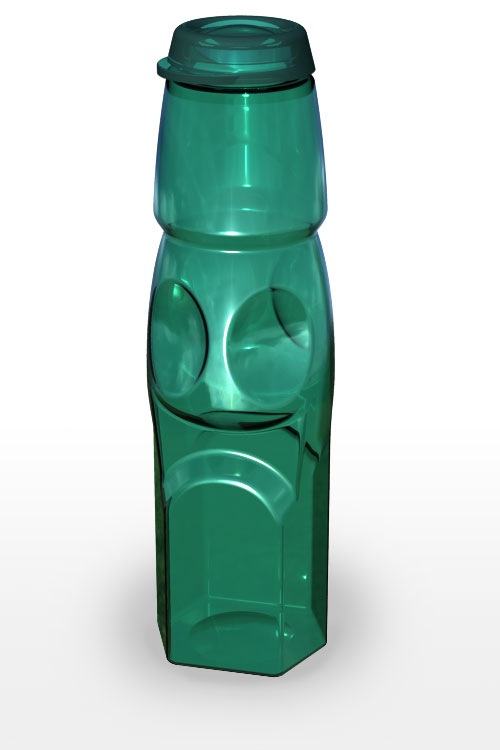

![Photo](techniqe2010/23_capture_1_s.jpg)
![*](../headerImg/dot.gif)

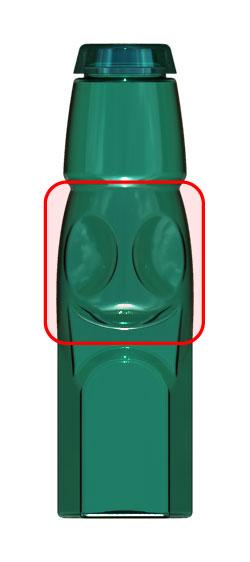

1-1.まず上下部をつなぐ外形線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_2_s.jpg)
![*](../headerImg/dot.gif)

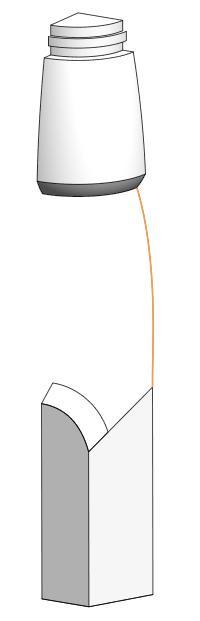

1-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_3_s.jpg)
![*](../headerImg/dot.gif)

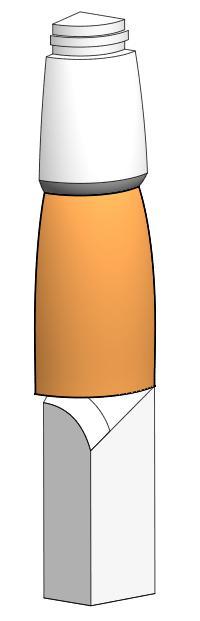

2.その曲線を断面として回転曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_4_s.jpg)
![*](../headerImg/dot.gif)

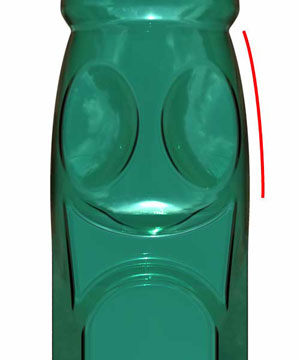

3-1.回転形状は上のほうだけなのでトリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_5_s.jpg)
![*](../headerImg/dot.gif)

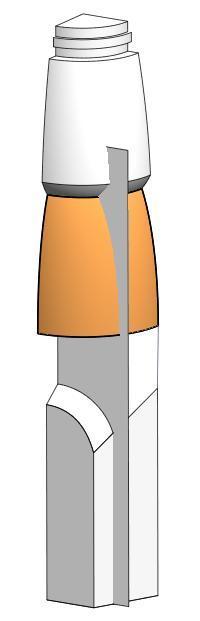

3-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_6_s.jpg)
![*](../headerImg/dot.gif)

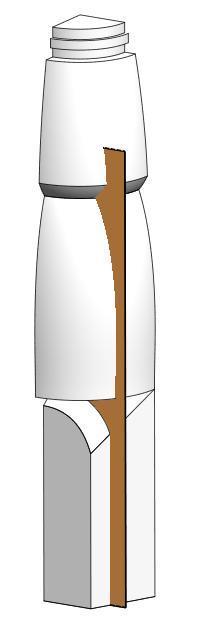

4.前回の11で作成したオフセット曲面を上部へ延長する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_7_s.jpg)
![*](../headerImg/dot.gif)

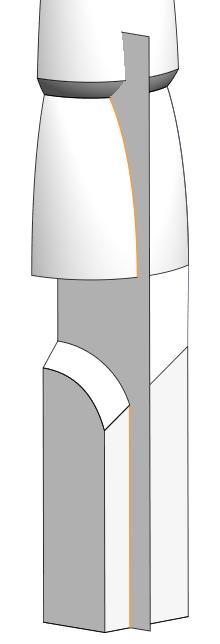

5.オフセット曲面との交線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_8_s.jpg)
![*](../headerImg/dot.gif)

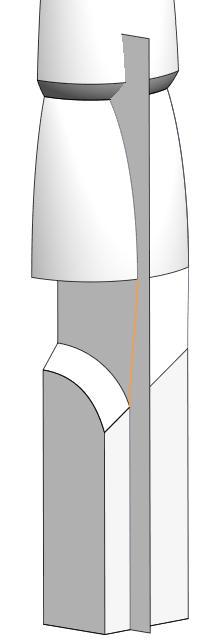

6.交線をつなぐブレンド曲線を作成する(クリックで拡大)。
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_9_s.jpg)
![*](../headerImg/dot.gif)

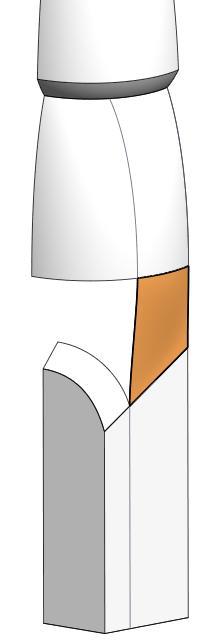

7.ロフト面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_10_s.jpg)
![*](../headerImg/dot.gif)

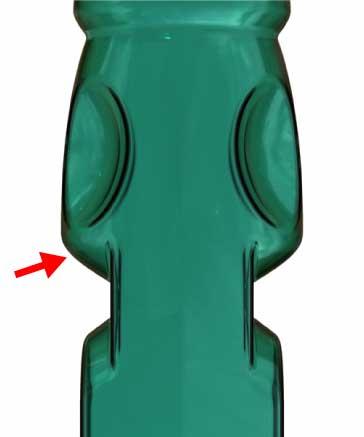

8-1.次にふくらみ部分を作成するので、きっかけとなる補助線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_11_s.jpg)
![*](../headerImg/dot.gif)

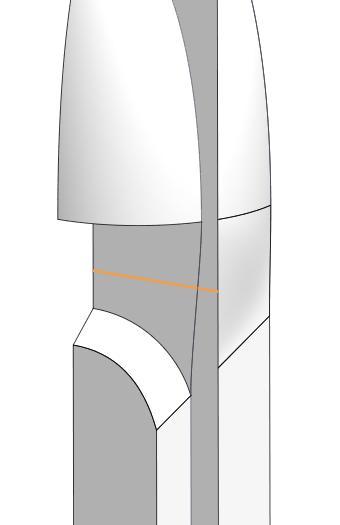

8-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_12_s.jpg)
![*](../headerImg/dot.gif)

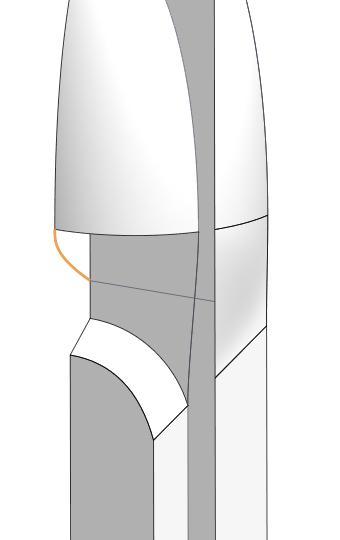

9-1.ふくらみ部分の断面曲線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_13_s.jpg)
![*](../headerImg/dot.gif)

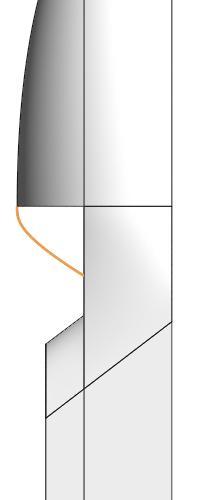

9-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_14_s.jpg)
![*](../headerImg/dot.gif)

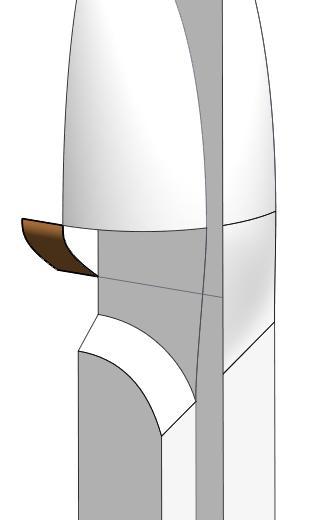

10.断面曲線にサポート曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_15_s.jpg)
![*](../headerImg/dot.gif)

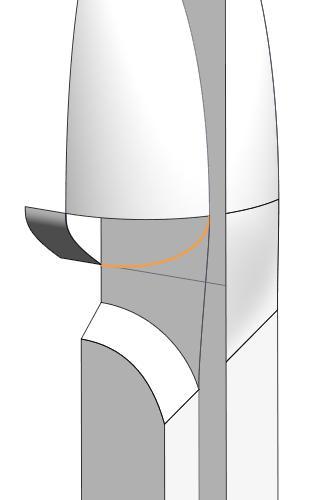

11-1.ふくらみ部分下側の曲線を作成して、フィルサーフェスを作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/23_capture_16_s.jpg)
![*](../headerImg/dot.gif)

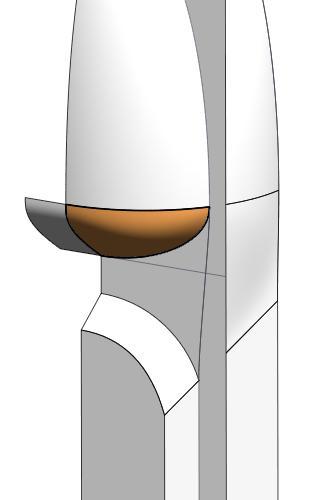

11-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_17_s.jpg)
![*](../headerImg/dot.gif)

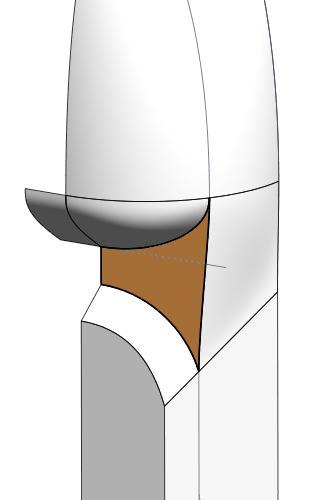

12.オフセット曲面をトリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/23_capture_18_s.jpg)
![*](../headerImg/dot.gif)

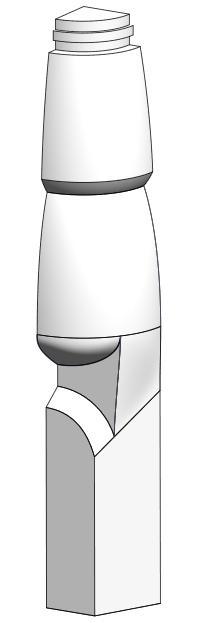

13.次回は中間部の凹みを作成していく(クリックで拡大)
