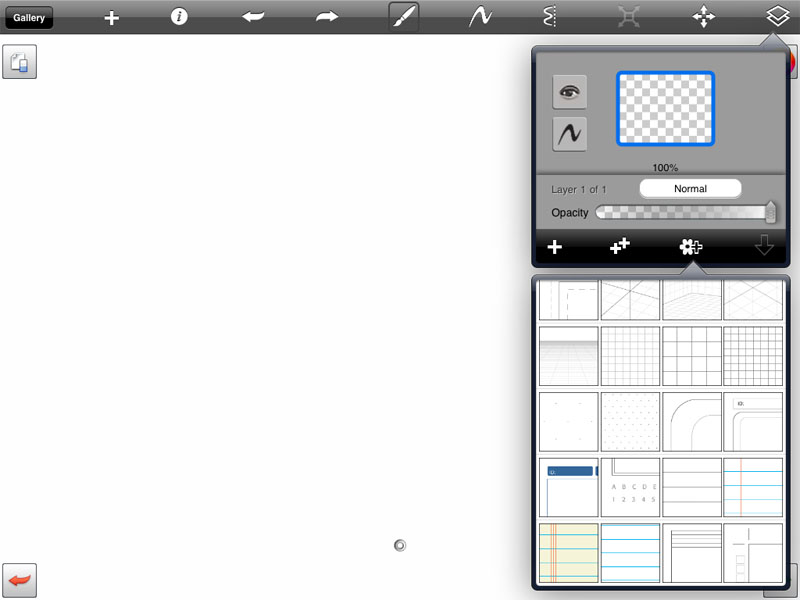

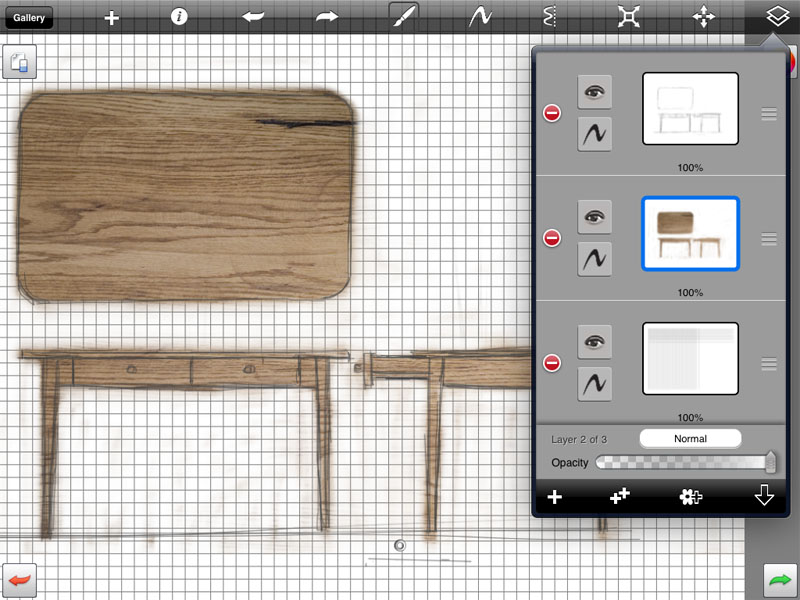

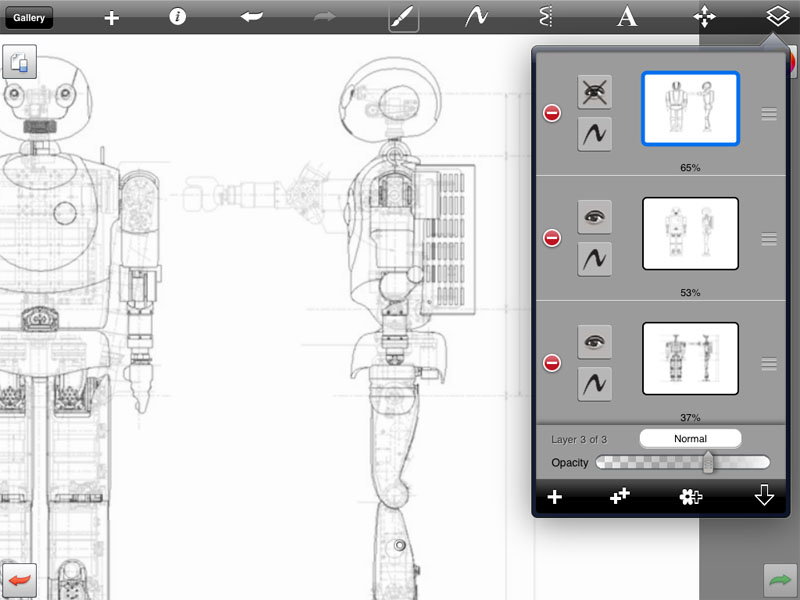

●テンプレートを用いたスケッチ 家具や陶磁器デザイン、インテリアデザイン、建築の現場では、3面図によるスケッチを多用するため、セクションペーパー(方眼紙)のスケッチブックを好むデザイナーは多い。Sketchbook Proには各種のテンプレートが用意されており、その中でも方眼紙は便利なフォーマットである。テンプレートはレイヤー機能のなかに組み込まれており、全20種類の中には方眼4種の他、ノートを模した横線、アイソメ、アクソメ、１点透視、5線譜などが用意されている。 テンプレートとして用紙のフォーマットを読み込んだ後は、別レイヤーにスケッチを展開することになる。こうすることで実際の方眼紙のスケッチブックに描いているように表現できる。特に対象物の寸法やプロポーションを検討するような３面図の表現では使い勝手がよい。 同じくレイヤー機能からiPad内に保存された画像も読み込むことが可能で、パースのベースとなる写真やイラストを読み込むことにより、同じアングルのスケッチを何枚も展開するのに役立つ。また、応用として、実装図面などの画像データを読み込み、その上にスケッチを展開するような方法も可能である。

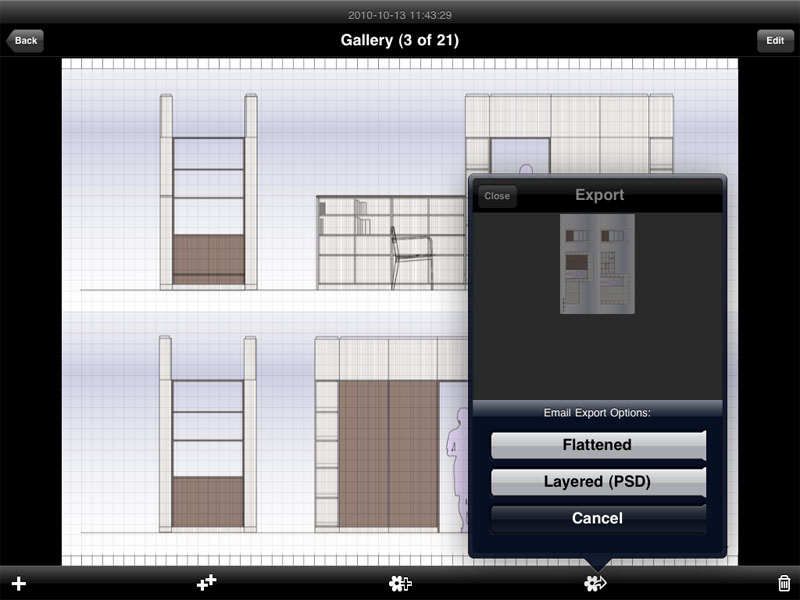

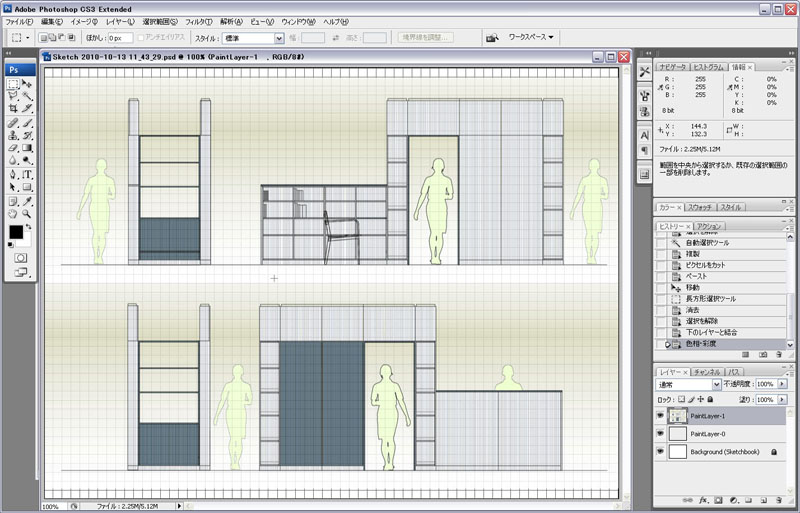

●Photoshopとの連携 以上、レイヤー機能を活用した簡単なスケッチの描き方を紹介させていただいた。レイヤーを重ねて描いていく方法は、さまざまな応用テクニックが考えられるであろう。 特にSketchbook ProはPhotoshopとの連携に優れており、iPadで作成したデータが、そのままパソコン上のPhotoshopでレイヤー情報も保持したまま開くことができる。Photoshop上で部分修正、色の調整、フィルタ機能などが可能なため、Sketchbook Proのみでは不可能な、より豊かなスケッチの表現が展開できる。

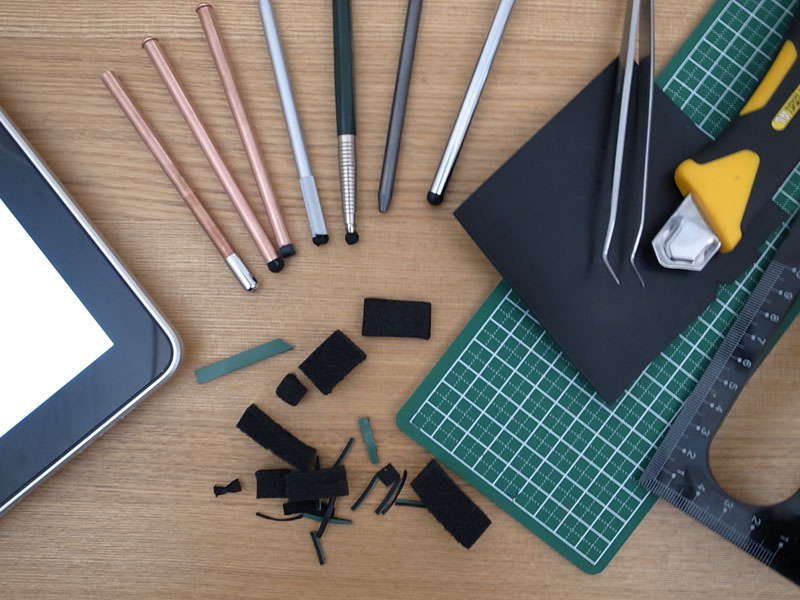

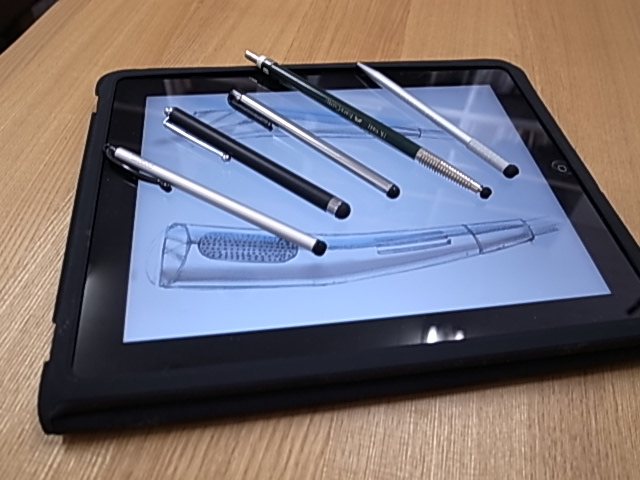

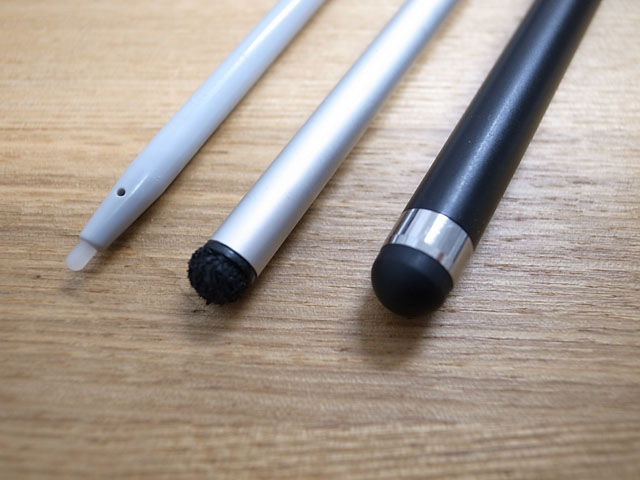

●スタイラスを用いたスケッチ Sketchbook Proを使い始めると、指で絵を描くことに限界を感じるだろう。人差し指のみでは想像以上に線が定まらない。ここで気が付いたのであるが、我々がペンを握る時は人差し指に加え、親指と中指の3本で初めて照準がはっきりするのである。同時にこの3本の指の力加減により線の強弱などのニュアンスを変化させているようである。例えペンがなくても、人差し指に親指と中指を添えることにより、ある程度思い通りの線が引ける。 とはいえ、指のみで絵を描くには限界があり、やはり欲しくなるのが入力用のスタイラスである。 ●iPadに相性の良いスタイラス 自分に相性の良いペンを探すことは、デザイナーにとってとても重要な課題である。iPad用のスタイラスも然りと言うことで、個人的に何本か購入し評価を行った。iPadが発売された当初は選択肢が少なかったが、少しずつ揃い始めてきている。 iPadは静電容量方式と呼ばれるタッチスクリーンのため、スタイラスも特殊である。従来の電子手帳や携帯ゲーム機用にみられた物理的に画面を押す細い樹脂製のスタイラスは使用出来ないので注意が必要である。 現在市場には、先端が電気を通すシリコン、ゴム、発泡素材、刷毛などで設計されたものが中心に出回っている。感度を上げようとするとペン先にある程度の接地面積が必要なようで、ペン先の素材、硬さ、摩擦抵抗、太さなどが各商品の特徴となっている。 当初は Ten One Design社のpogo sketchが気に入って使用していたが、もう少し使いやすいスタイラスがあうのでは？ ということで、自作のスタイラスも何本か製作した。 ICチップ購入時に付いている静電気防止用の導電スポンジや、東急ハンズで導電性ゴム材を入手し、図面用の芯ホルダーや、カッティングナイフの柄、銅パイプなどに装着し、試作品を製作した。スポンジとゴムを合わせることにより、滑りとコシのあるサンプルは作ることができたが、感度の面では市販品を超えるスタイラスは今のところ製作できていない。 さらにシリコンやゴムのチップを使用したスタイラスも何本か購入したが、もっとも良かったのが、BRIGHTONNET社のBI-IPUPENというものであった。同製品はプリンストンテクノロジー社からも販売されており、比較的入手も容易のためお勧めである。 同じゴム系の先端を用いていても、先の摩擦係数が大きく、画面上を滑らないタイプも多く出ている。アイコンをタッチしていくような操作には問題ないが、絵を描いたり、ドラッグするような操作には向いていないため、購入の際に注意が必要である。

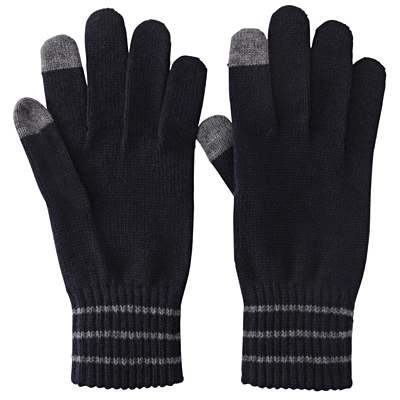

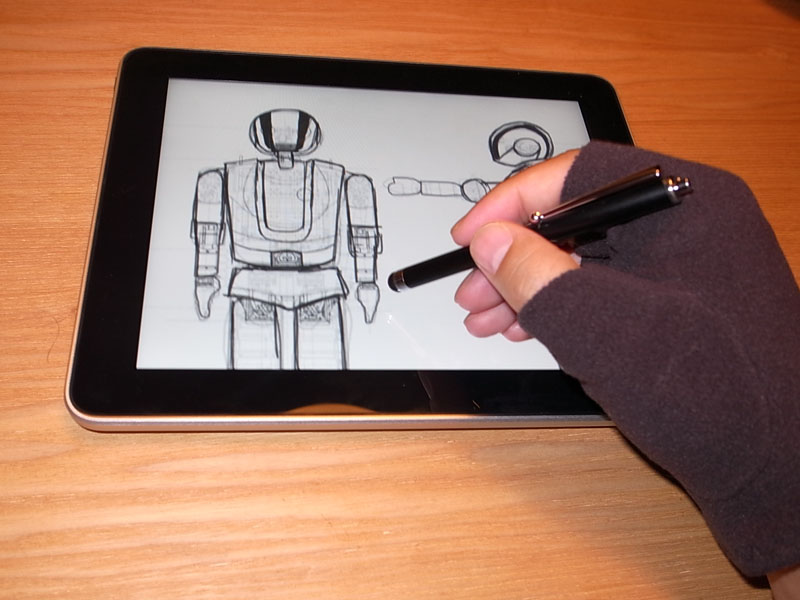

●iPadのためのグローブ マルチタッチのiPadならではの不便な点として、スタイラス以外に手の甲などが画面に触れてしまうことがあげられる。特にSketchbook Pro上でスケッチを描いているときに、つい手が画面に触れてしまい、意図しない場所に線が描かれてしまうことがある。 こうした現象を避けるために、著者は指が開いているグローブを使用している。こうすれば手の腹が画面に触れてもまったく問題がなくスケッチに集中できる。夏場はサイクリング用グローブをしていたが気温が下がった最近はフリースのものを使用している。 また最近、無印良品から「タッチパネル可能手袋」なるものが発売された。親指と人差し指の先に電導性の糸を編み込んだ手袋で、屋外でもiPhone、iPad、iPodが使用できるようになっている。Sketchbook Proユーザには中指も加え、3本のタッチ部が欲しいところであるが、こればかりは特殊なケースであるため、指なしグローブを使用せざるを得ない。こうしたデバイスの周辺まで、さまざまなオプションが揃っていくことは嬉しいことである。 次回は、Adobe Idea、そして無印良品がリリースした話題のMUJI NOTEBOOKの紹介、活用方法を探ってみたい。
|
