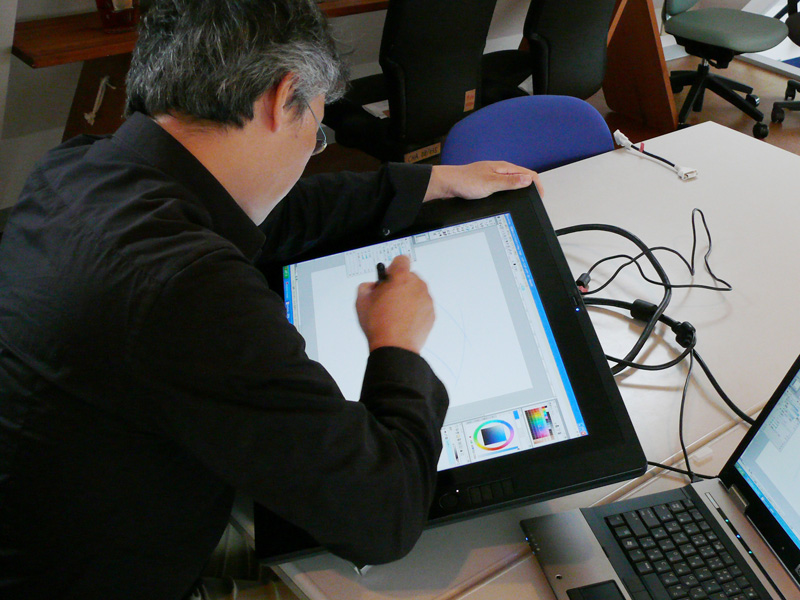

●Cintiq 21UXのセッティング 今回試用させていただいた「Cintiq 21UX」は、21.3型フルカラーTFT液晶ディスプレイ（1600×1200ピクセル）搭載のモデル。付属のスタンドに固定することで、チルト角度調整（垂直から30〜80°）はもちろん、回転（-180〜+180°）も可能で、使用者の描画スタイルに合わせてアジャストできる。表面も段差のないフラットサーフェスで、スタンドを除いた外観サイズは561×421×47.8ミリ。紙のA2サイズが594×420ミリなので、ほぼA2サイズの外寸であり、21.3型（432×324mm）の広さに直接描くことができるのだ。デザインワークでも違和感のない、過不足を感じない描画面積である。 前回のIntuos4 MediumはHPのノートPC、EliteBookに接続してのレポートだった。今回はMacBook Proとの接続で試用する。筆者の事務所はデザインワークを2台のノートPCで行う環境に移行しているため、デスクの上には通常の液晶ディスプレイは存在しない。ノートPCを脇に置けばCintiq 21UXの設置場所を確保することができた。付属スタンドにセットしたCintiq 21UXをコンピュータとつなぐには、ディスプレイケーブルとUSBケーブルの両方を接続する。映像系と操作系が1つになっているデバイスならではだ。 いつものMacのデスクトップ画面は、正面でなく見下ろす視線の先にセット。通常のオフィス用デスクとチェアの関係だと少々画面の位置が高いので、オフィスチェアの高さを若干高めに設定して準備完了。

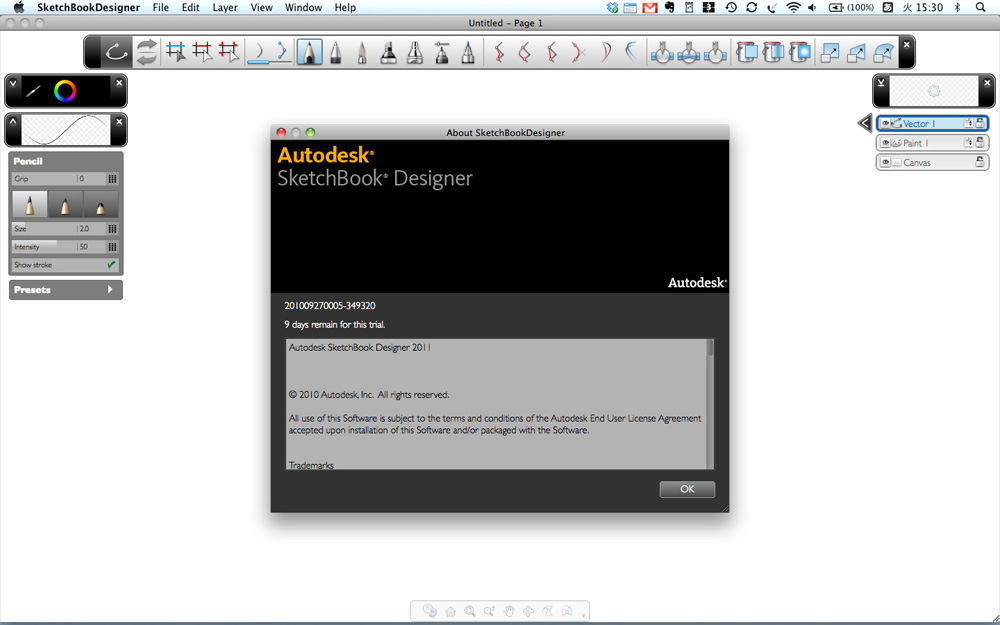

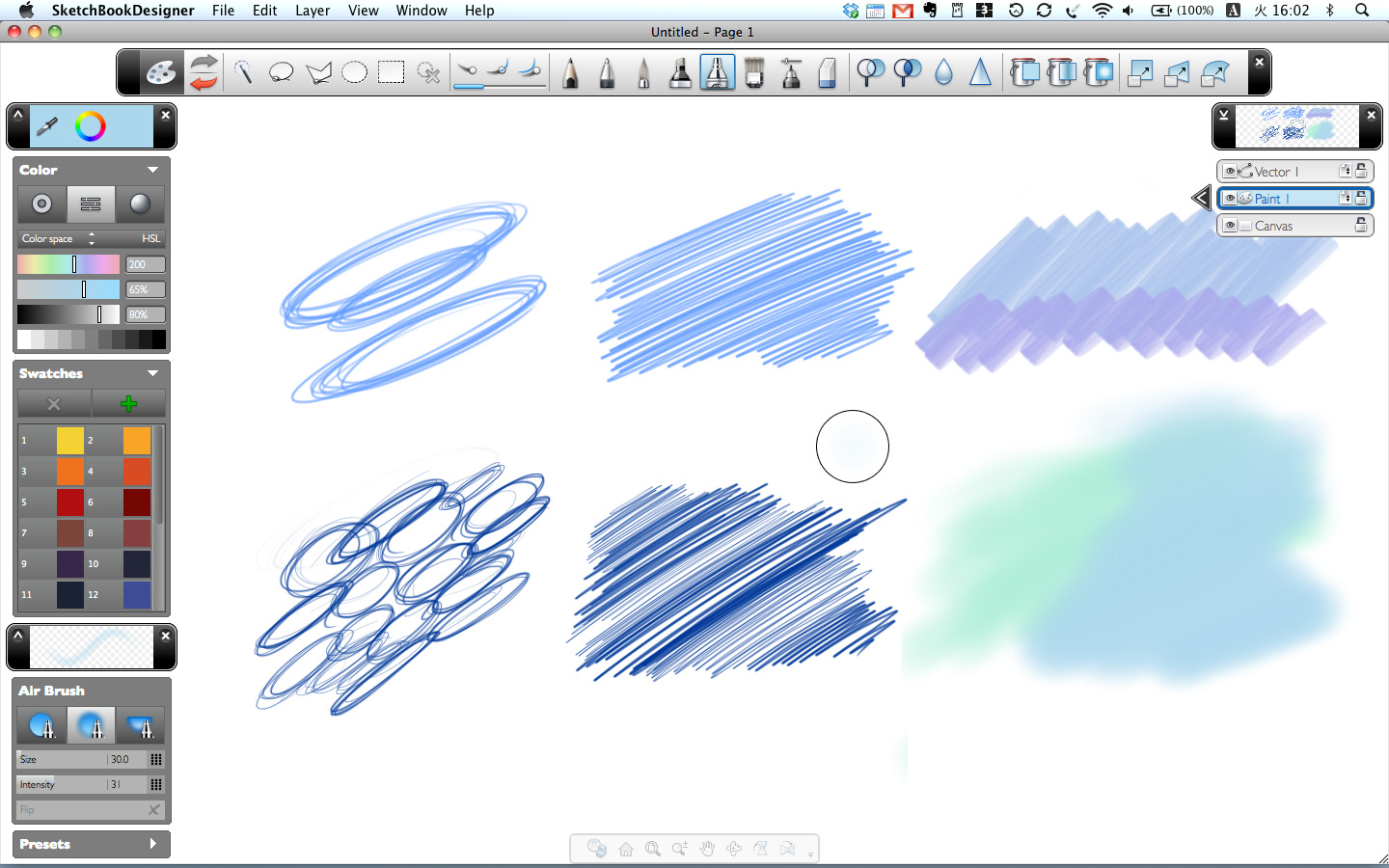

●いつもの楕円 Cintiq 21UXの機能を生かして試したかったソフトウェアが、オートデスクの「SketchBook Designer」。従来からのバージョンで愛用者も多い「SketchBook Pro」は、Intuos4やCintiqシリーズなどと組み合せて使うことで、紙と筆記具の描き心地そのままに再現できるペイント系ソフトだ。SketchBook Designerは、その基本機能を継承しながら進化した要素を組み込んだ意欲的なソフトといえる。 SketchBook Proを使い慣れた人であれば、そのインターフェイスを見ただけで、新しい機能が想像できることと思う。真っ白な紙のメタファーのインターフェイスに、ツール類のパレットが新鮮だ。さっそく、SketchBook Proが持っていたペイント系の機能を試すべく、鉛筆からマーカーまで、その描き味を試してみる。描き心地はIntuos4と同じタッチであるのだが、見ている画面に直接描ける心地よさは、一言で言うならストレスフリーである。 試用中にちょうど遊びに来てくれた、デザイン学校で工業デザインを学ぶ学生数名に試してもらったところ、第一声は「おぉ、やばい、いつもの楕円！」。このフレーズを訳すと、「紙とペンによる慣れ親しんだ手描きスケッチの感覚で、いつも描いている楕円がそのままに描ける！」という意味だ。板型のペンタブレットを使っている学生もいるのだが、やはり画面に直接描ける、それも繊細な筆圧感知で…というのは、代え難い感覚なのだ。おまけに修正やコピー＆ペースト、リサイズなどもできてしまっては、「紙」を超えたスケッチブックの環境だ。

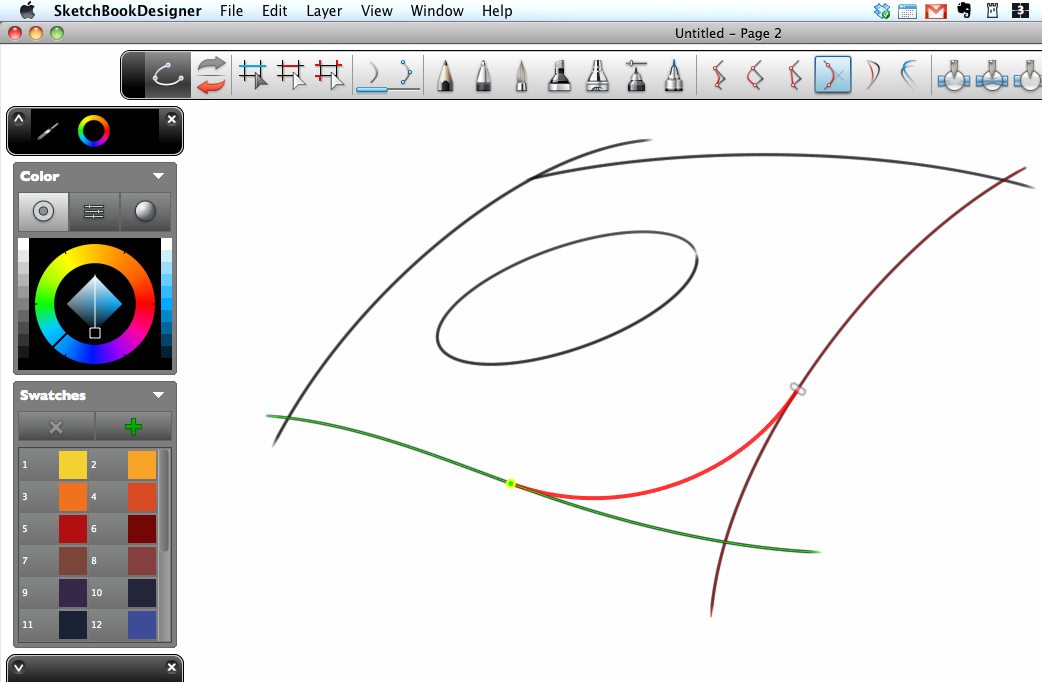

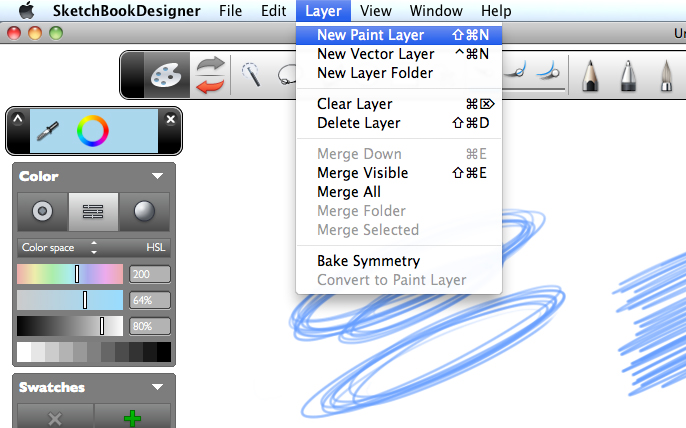

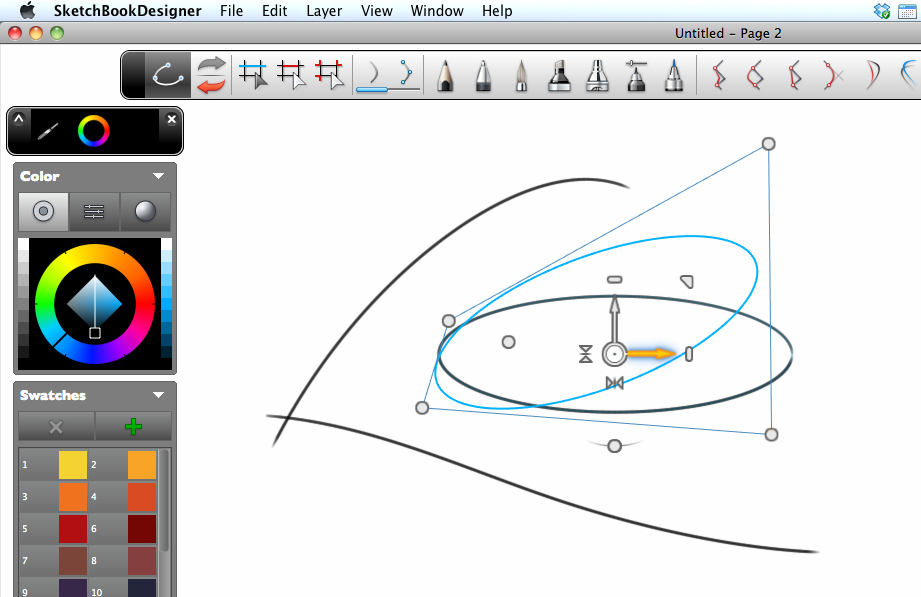

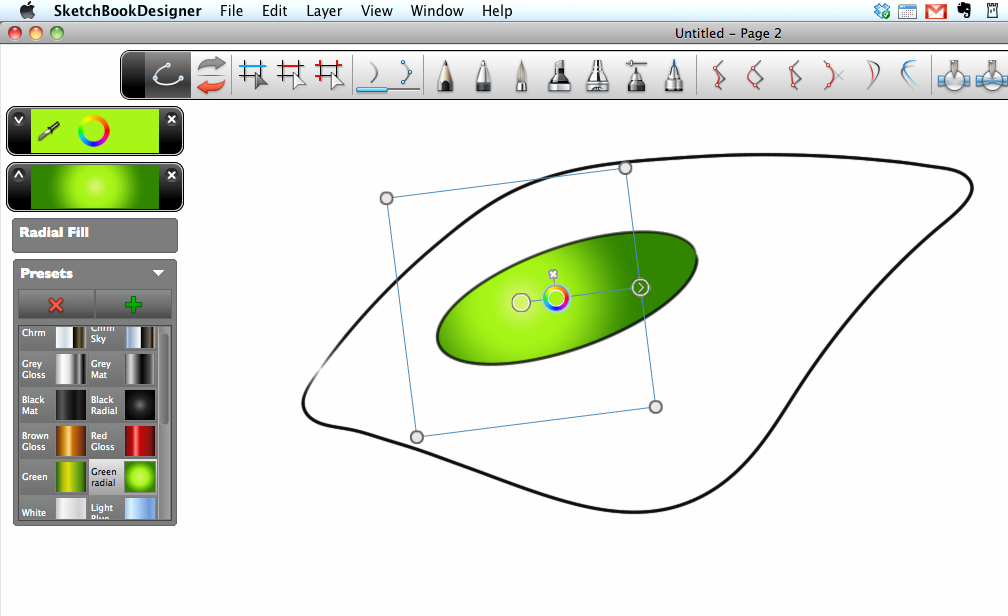

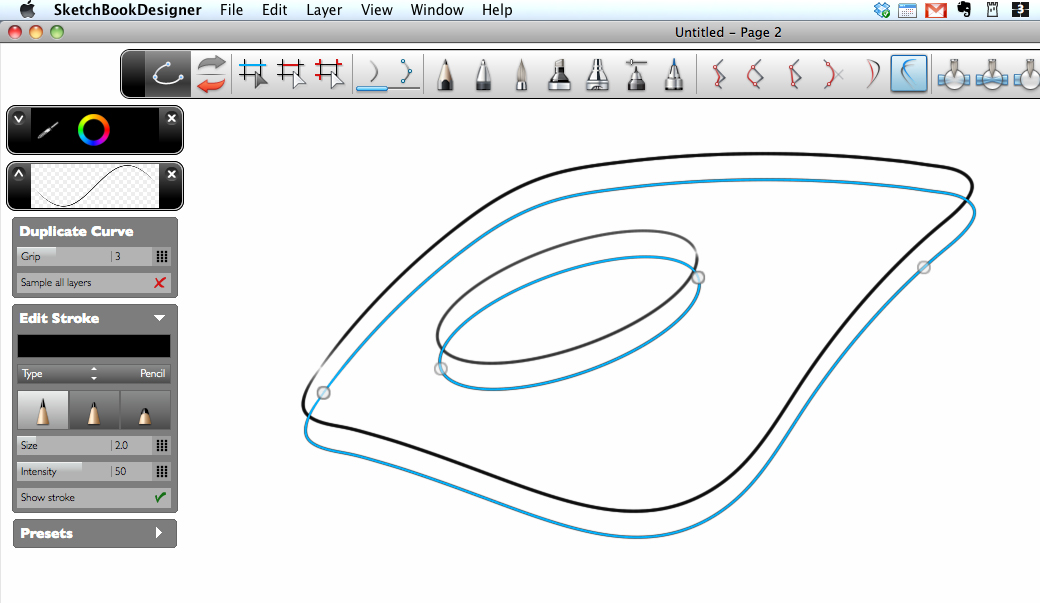

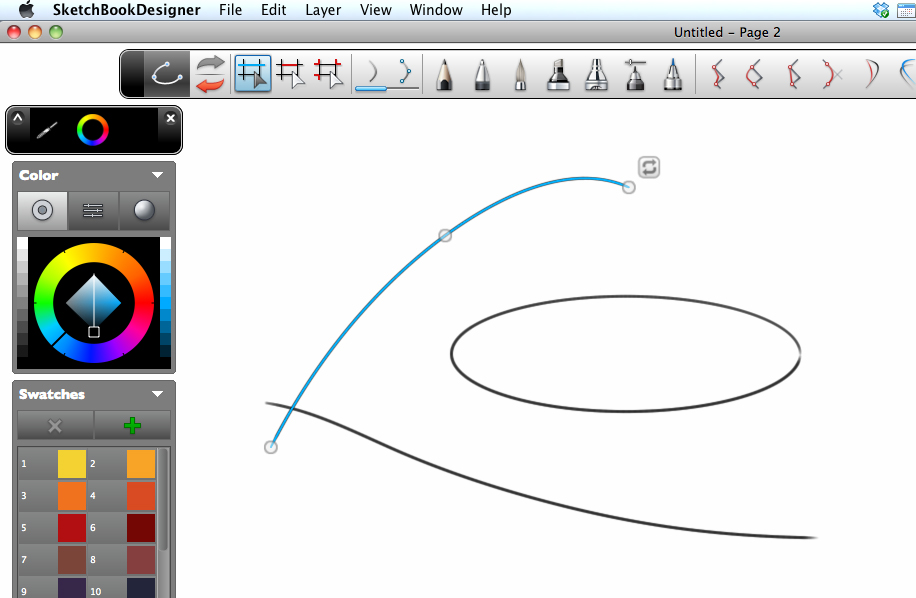

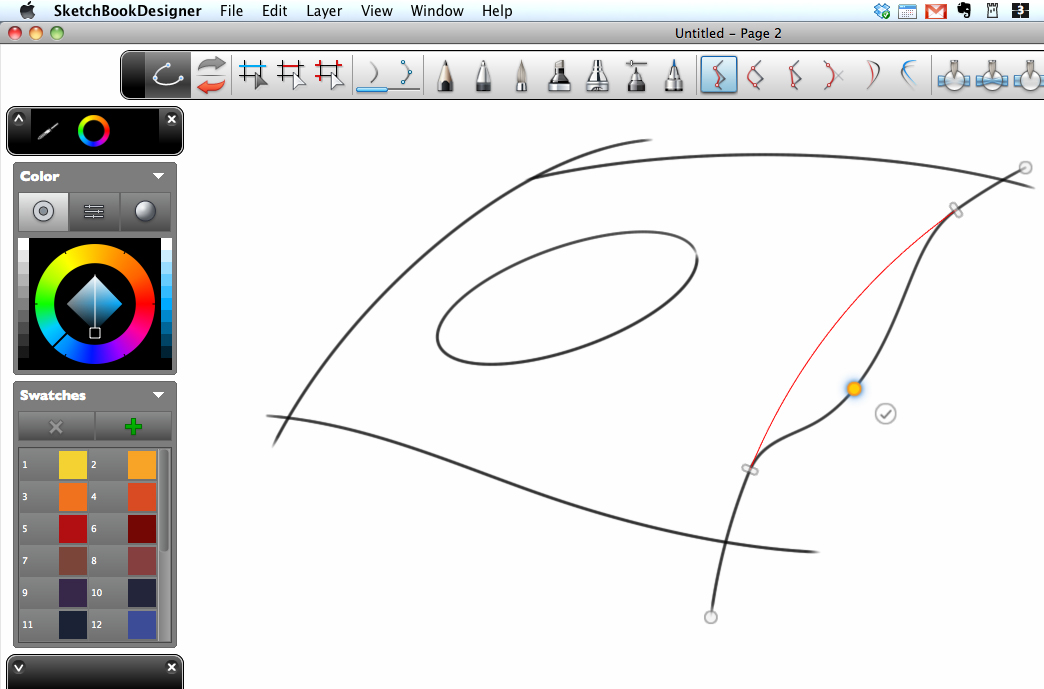

●進化する楕円 次は、SketchBook Proには搭載されていないSketchBook Designer独自の機能を試してみる。レイヤーパレットに表示されている「ベクターレイヤー」だ。このレイヤーを選択して描き始める。筆圧感知もそのままに、選択しているツールの描き味で、ペイントレイヤーで描いているのとまったく同じ感覚で線が描ける。異なるのは、線を描いた後に表示される小さな丸い表示。このアイコンをペンでクリックすると、手描きの線の特徴を残して、スプライン曲線へとスムージングされる。もちろん楕円もスムージング。こんなに感覚的な操作でスプライン曲線を引けるツールもそうは見当たらない。 スプラインへスムージングできる、ということは、こちらもまた自在に編集が可能である。特筆すべきは「フィレット」が取れてしまうことだ。ツールを選択し、フィレットを取りたいコーナーにある2本の線を選ぶだけ。とはいえ、これはCAD的な円弧のフィレットではなく、こちらもスプライン。ゆえに円弧ではできない編集も可能だ。でも、これで終わらないのがSketchBook Designerである。ツールを選択して、アウトラインの該当する部分をペンでこするというアクションによって、手描きの味を残したアウトラインそのものを、太らせたり、細くしたりができるのだ。加えて、曲線自体の修正も、ツールを選択して修正したい軌跡をペンで描くというアクションで達成できる。そして、それらの線で囲まれた閉じた形状には、グラデーションツールで簡単にグラデーションが設定でき、Illustratorライクなグラデーションの編集もできてしまう。 スケッチを描く際に、デザイナーであれば一度は妄想してしまう「PhotoShopとIllustratorの合体したソフトがあれば…」が、遂にここに実現してしまったのだ。Mac版、Windows版ともに、体験版はオートデスクのサイトからダウンロード可能だ。まずは体験してみてほしいソフトウェアだ。
●「手技のキャプチャリングツール」 プロダクトデザインワークは線を描けば終わりではない。スケッチの後、2Dや3D CADによるデータ化や、最終的なイメージを表現するレンダリングや、デザインモデルやワーキングモデルを経て、試作の管理など、デザインプロセスに応じたスキルが必要になる。そうは言ってもやはりスタートは1枚のスケッチになる。そして、紙にペンで手描きしたスケッチ等のマテリアルをデジタル化するには、取り込むための手間がかかっていた。 それが、Cintiq 21UXとSketchBook Designerの組み合わせによる環境で、アナログなセンスのまま、最初からデジタルデータとしてハンドリングできる。これは、手描きスケッチのデジタル化ではなく「手技のキャプチャリングツール」と表現すべきだろう。 このSketchBook Designerに「Designer」の一言がプラスされた意味に触れておく。もちろん、SketchBook Proのときのようにレイヤーを保ったままTIFFやPSD形式でも書き出せるのに加えて、ベクターレイヤーで描いた線はDWG/DXFフォーマットで書き出せるのだ。そう、手描きで描いた楕円は、最終的にCADに手渡せることになる。 ペイントレイヤーには、思いついたラフスケッチを描きためておく。その中から最終的なスケッチとして仕上げたいものをベクターレイヤーで清書しておき、3D CADへ取込み、ラフにモデリングして検証するところまでを一気に仕上げてしまう。そんな使い方がベターだろう。
以上、Cintiq 21UXとSketchBook Designerのシステムによるデザインワーク環境は、これまでの環境とは別次元といっていいだろう。これによりデザイナーは新たなワークフローを手に入れることができるわけである。 Cintiq には、ワイドフォーマットWXGA（1280×800ドット）対応12.1型の小さいタイプも存在する。iPadなど、さまざまなタブレット端末が当たり前の風景になっている今だからこそ、それらにはない繊細な筆圧感知を持つCintiqシリーズは、ワークフローに応じて導入を検討すべきグッドタイミングな時期になってきたといえるだろう。 |
