* 3D CADお役立ちTIPS
第15回:座布団形状の作成



今回は天面がふっくらとした張りのある形状の作成方法を紹介していこう。

*
天面の形状を決める際、中心を通る2曲線が直交するように断面線を定義していくのだが、それだけでは四隅が凹んでしまうことがある。
3つ目の定義線として四隅に向かって断面を作成すると形状をコントロールできる。

*
*

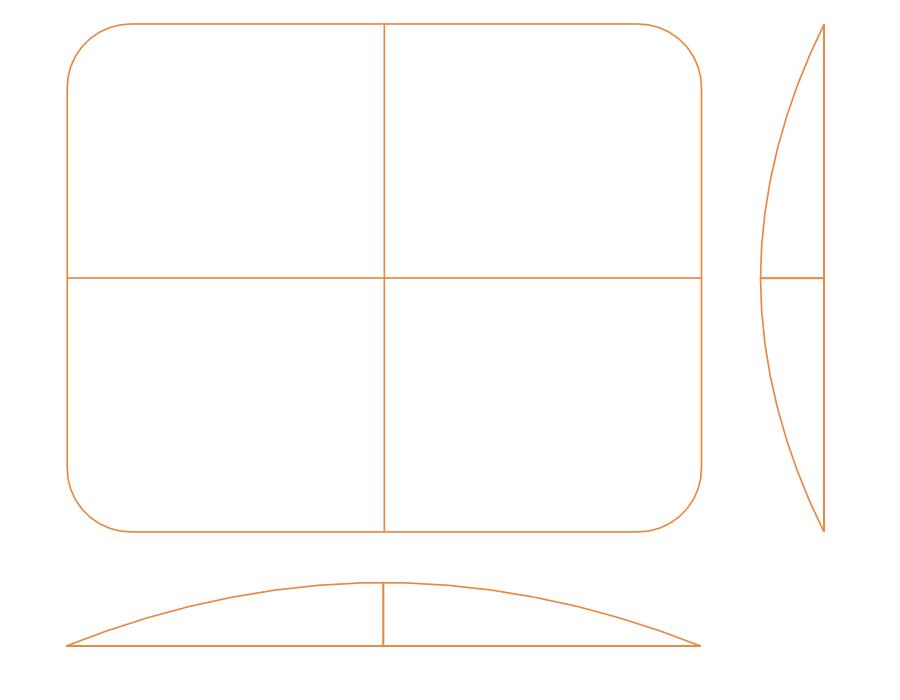

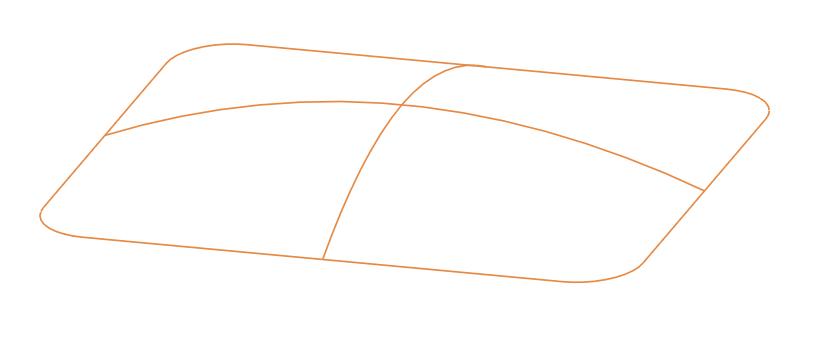

1-1まず2曲線のみの定義で天面を作成してみる(クリックで拡大)

*
* Photo
*

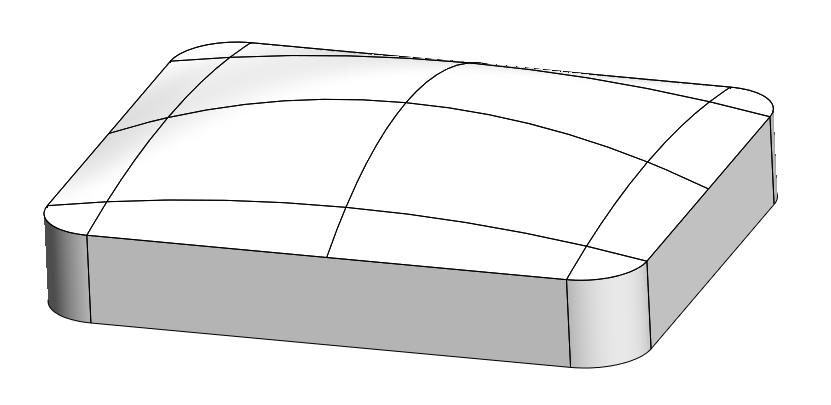

1-2.(クリックで拡大)
*
* Photo
*
1-3.(クリックで拡大)
*
*

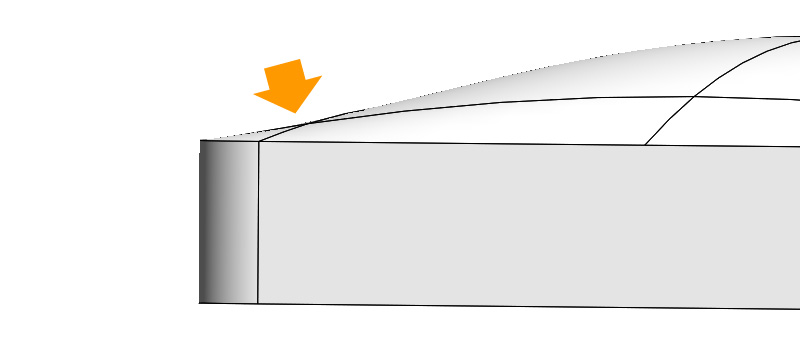

2.一見ふっくらしているように見えるが、四隅の形状を確認してみると凹んでいる(クリックで拡大)
*
*

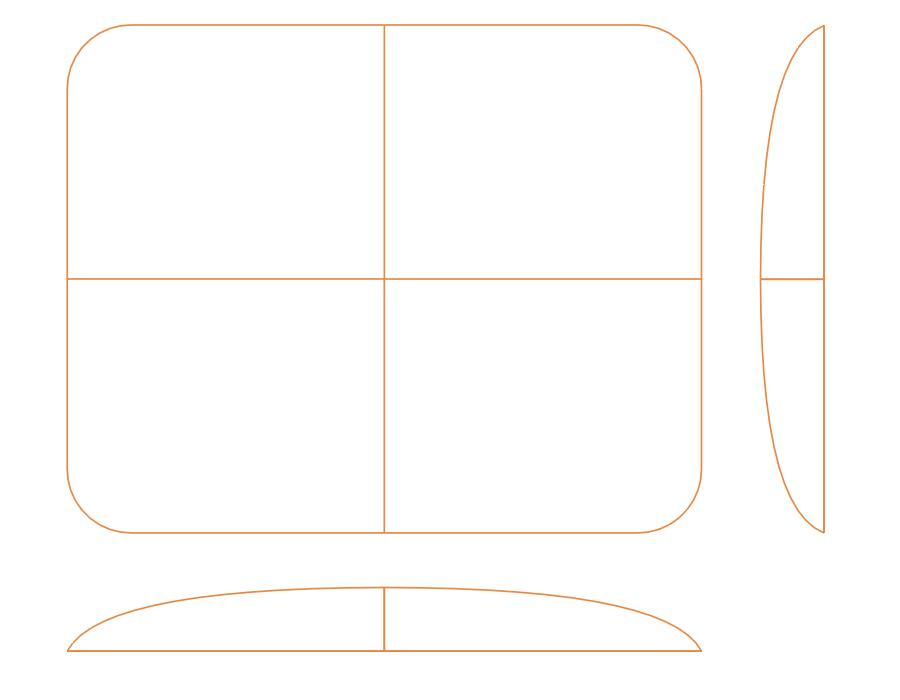

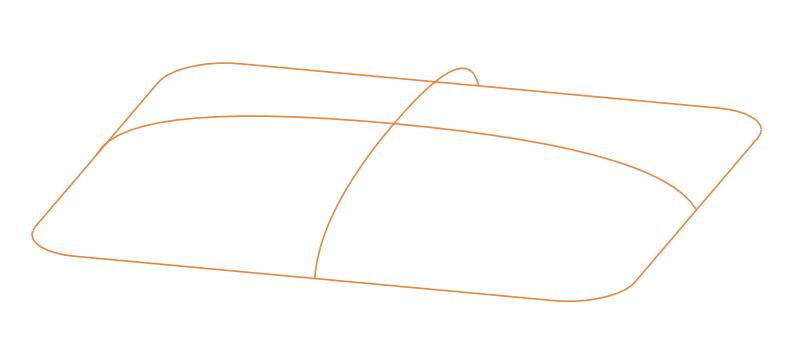

3-1.端点付近の曲率を大きくして断面線を修正する(クリックで拡大)
*
*
3-2.(クリックで拡大)

*
*

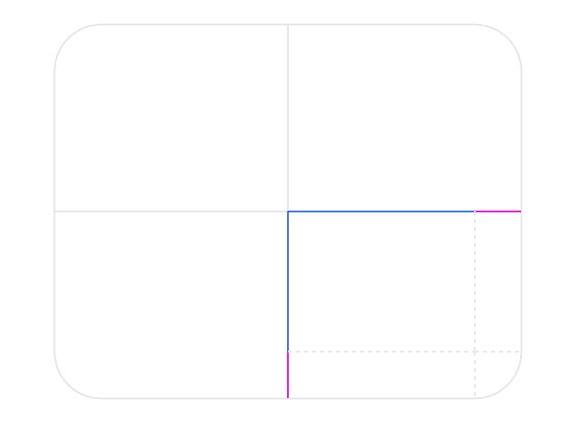

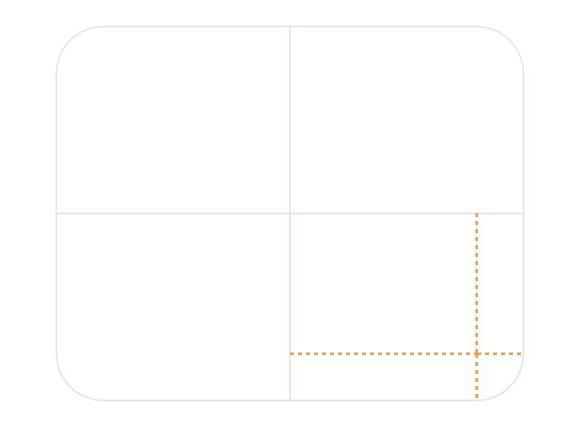

4-1.パッチ構成を破線のようにしていくので断面線を分割しておく(クリックで拡大)
*
*
4-2.(クリックで拡大)。
*
*

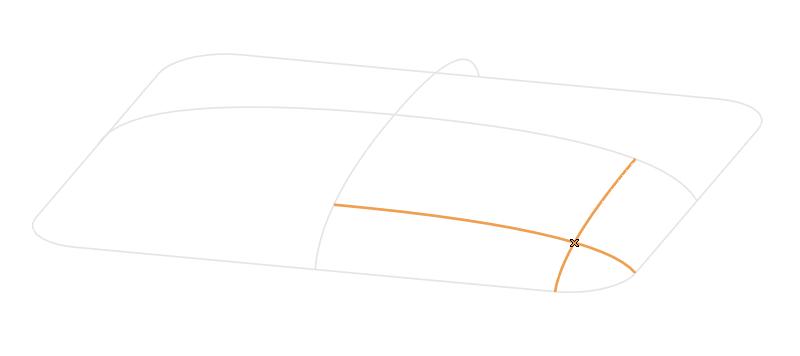

5.破線部にも断面線を作成して交点で分割する(クリックで拡大)
*
*

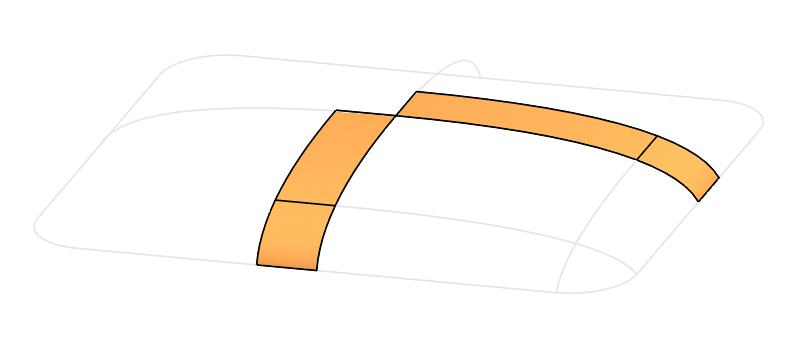

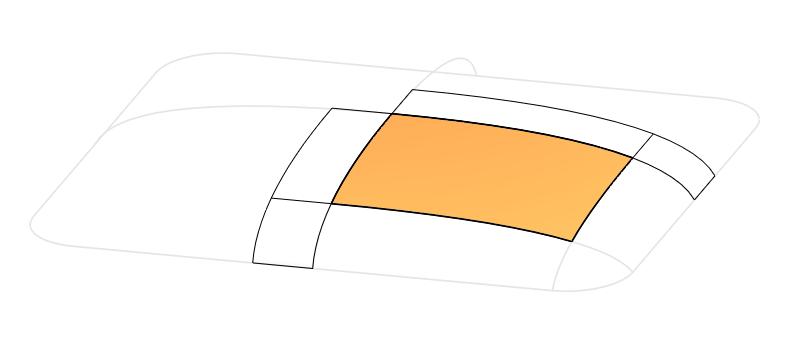

6-1.3の断面線に押し出し面を作成したあと、それをサポート面としてロフト曲面を作成する(クリックで拡大)
*
*
6-2.(クリックで拡大)

*
*

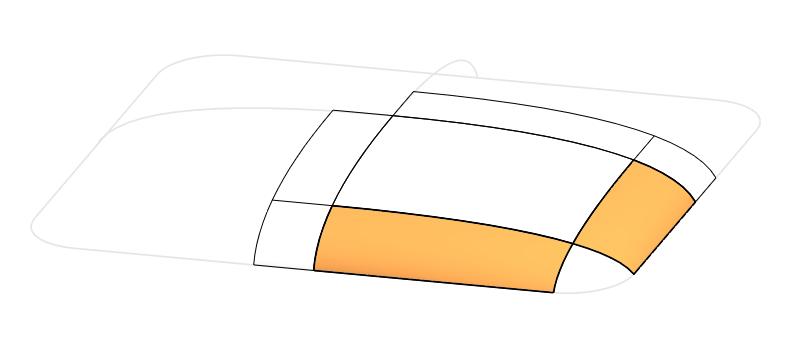

7.同様に外側もロフト曲面を作成する(クリックで拡大)
*
*

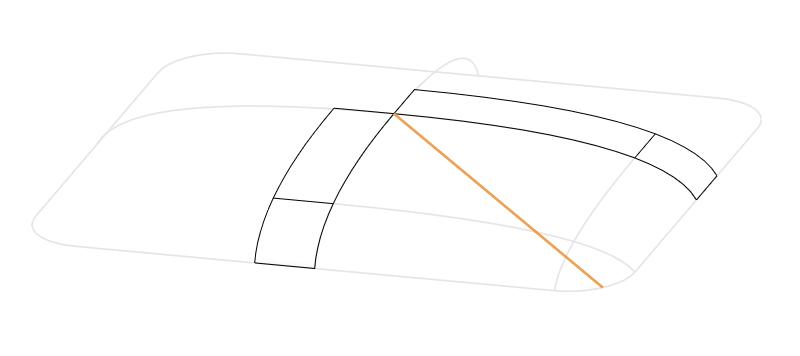

8-1.ここで3つ目の定義線として対角線を作成後、6のロフト面に投影する(クリックで拡大)
*
*

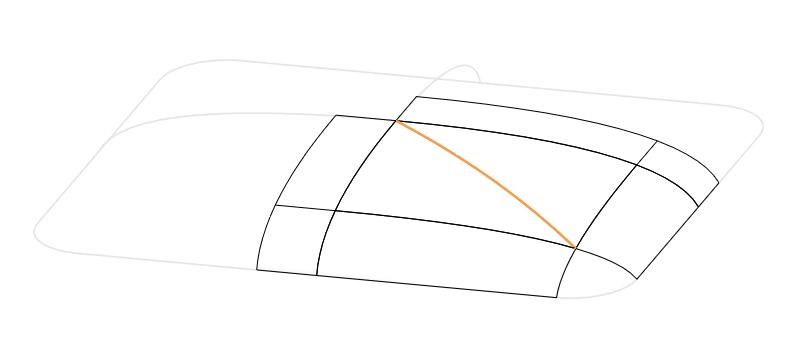

8-2.(クリックで拡大)

*
*

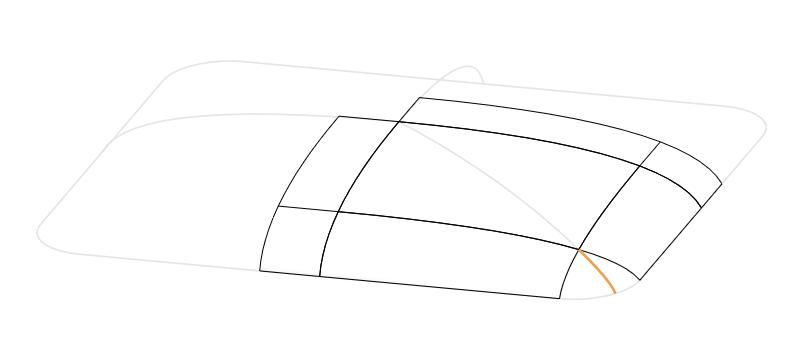

9.8の投影線をサポートにして角部に曲線を作成する
*
*

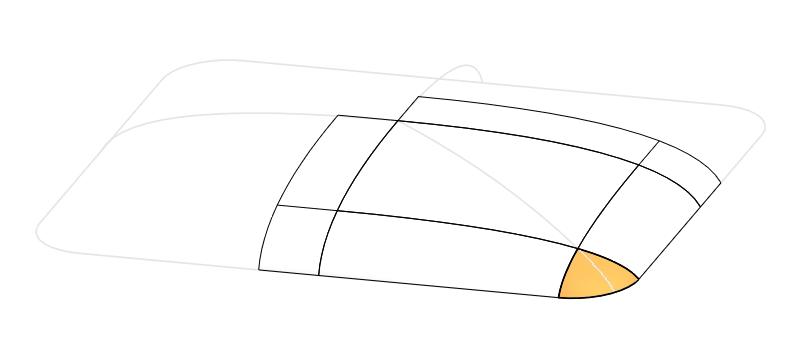

10.複数境界でも曲面が作成可能なフィルサーフェスを使って作成する(クリックで拡大)
*
*

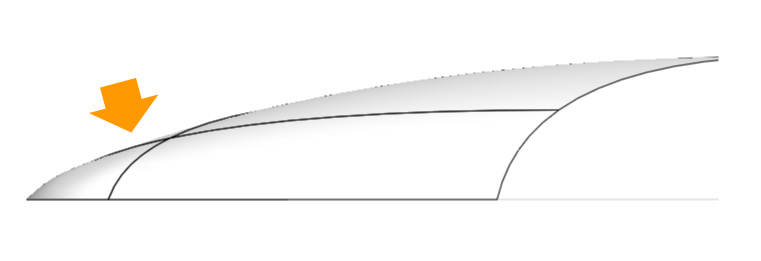

11.2で問題となった四隅の形状を確認すると、今度はふっくらとした形状である(クリックで拡大)
*
*

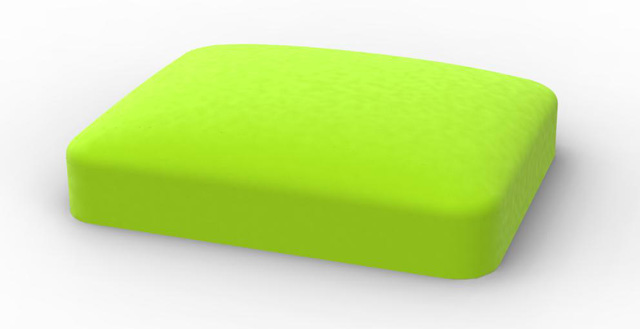

12.最初に定義する断面曲線の曲率が大事になってくる。さらに対角の断面曲線を作成することでイメージした形状へ近づく(クリックで拡大)
*


-
