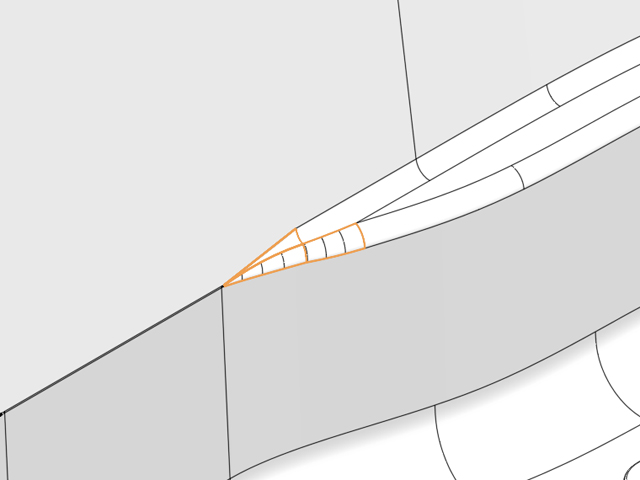

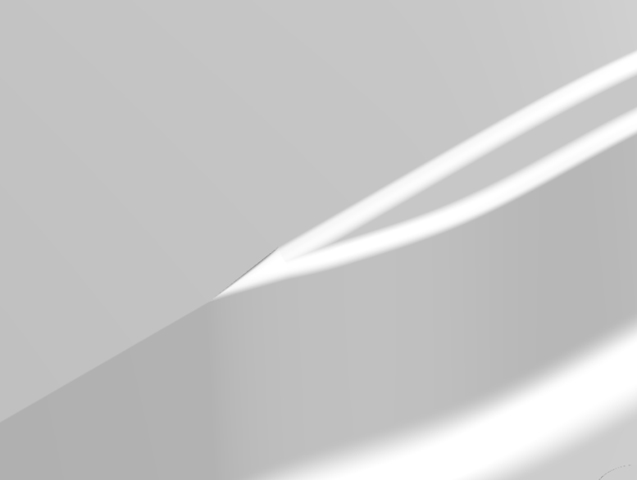

1-1.まずエッジ全体にフィレットを作成してみる。滑らかでないことが分かる(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_2s.jpg)
![*](../headerImg/dot.gif)
1-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_3s.jpg)
![*](../headerImg/dot.gif)

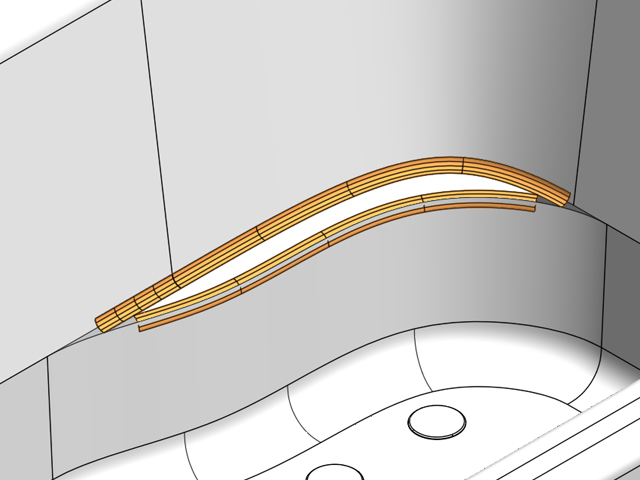

2.元に戻し、除変しないエッジに半径一定のフィレットを作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_4s.jpg)
![*](../headerImg/dot.gif)

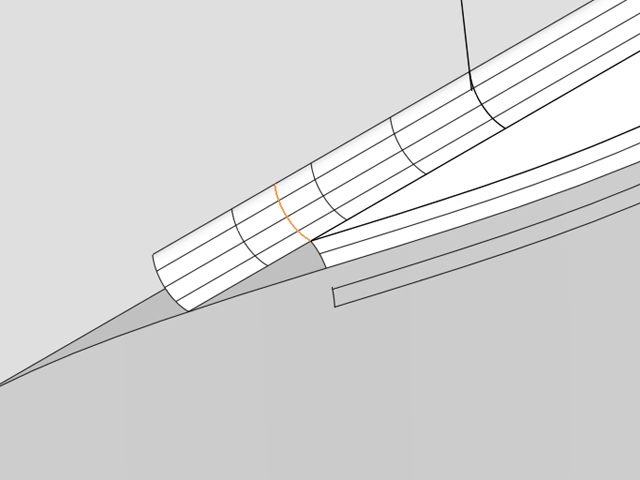

3.できた面の長さが揃ってないので長いほうをトリムする。きれいに4辺で貼るための段取りである(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_5s.jpg)
![*](../headerImg/dot.gif)

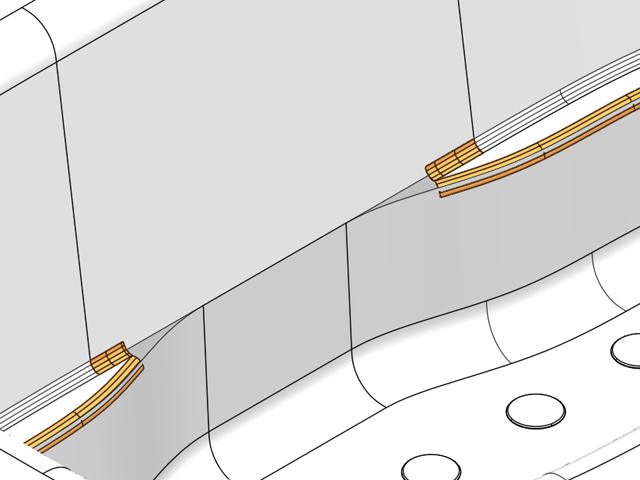

4.(互いの境界線を揃えたことで、曲面を無理なく作成できる準備ができた(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_6s.jpg)
![*](../headerImg/dot.gif)

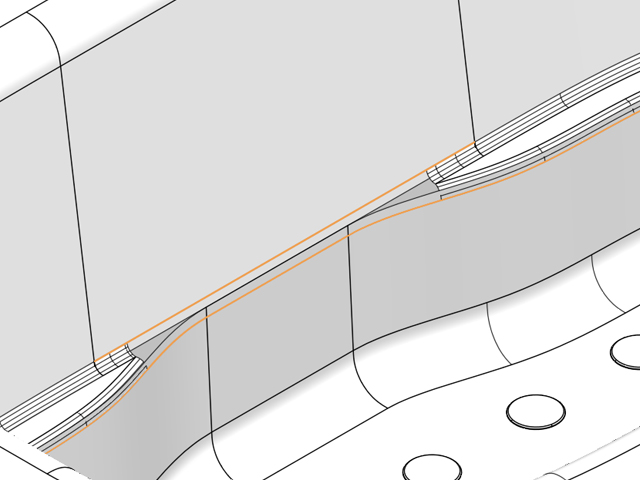

5.それぞれ、間をつなぐ境界線を作成(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_7s.jpg)
![*](../headerImg/dot.gif)

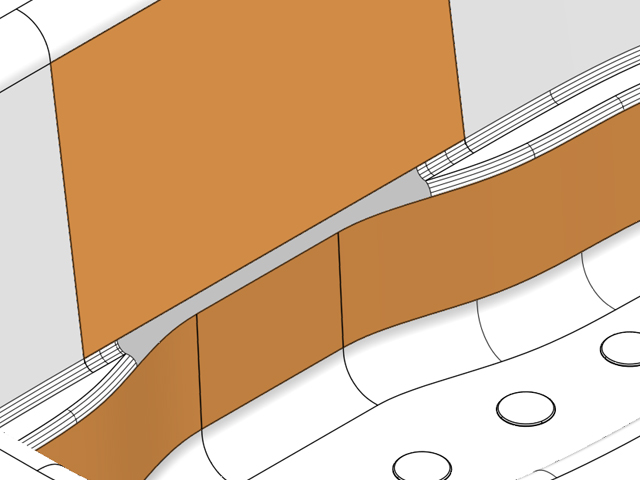

6.できた曲線でトリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_8s.jpg)
![*](../headerImg/dot.gif)

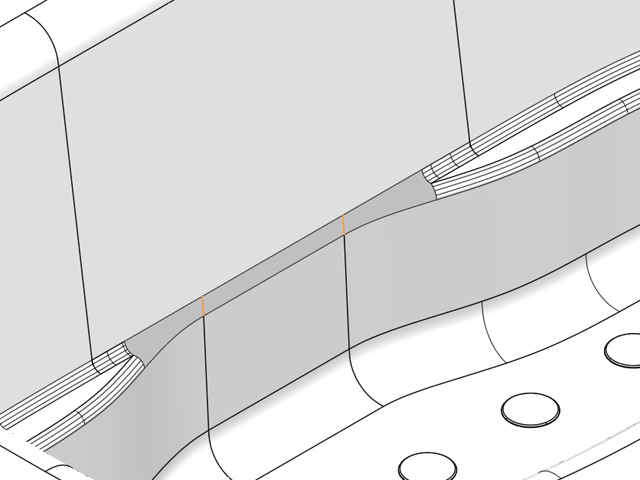

7-1.中央の直線部分から面を作成していくので、除変区間との分割ラインを作成(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_9s.jpg)
![*](../headerImg/dot.gif)
7-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_10s.jpg)
![*](../headerImg/dot.gif)

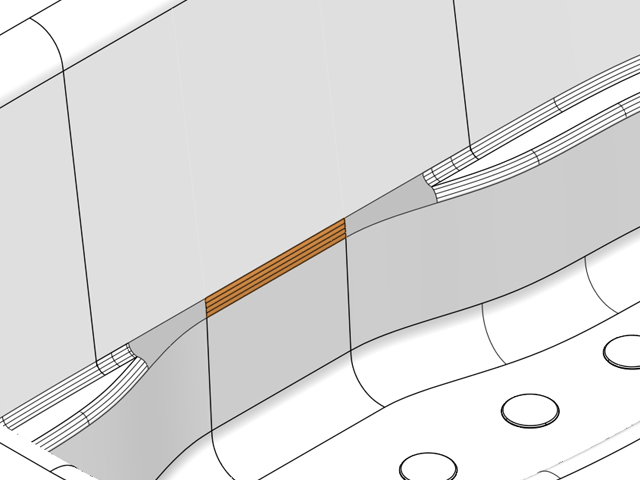

8.ロフト面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_11s.jpg)
![*](../headerImg/dot.gif)

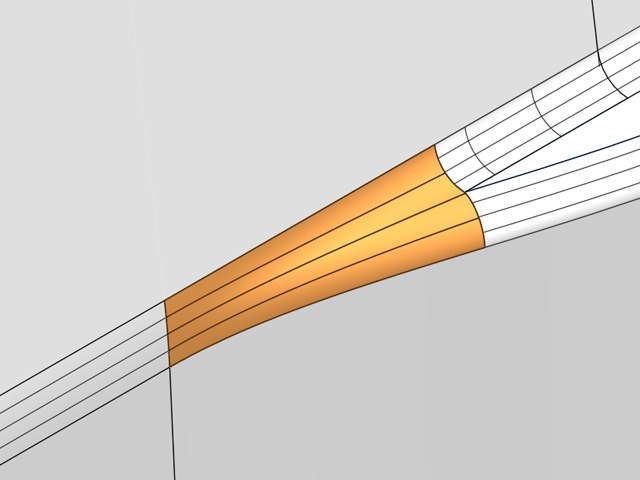

9.周りの曲面をサポートにして徐変部をロフト曲面で作成(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_12s.jpg)
![*](../headerImg/dot.gif)

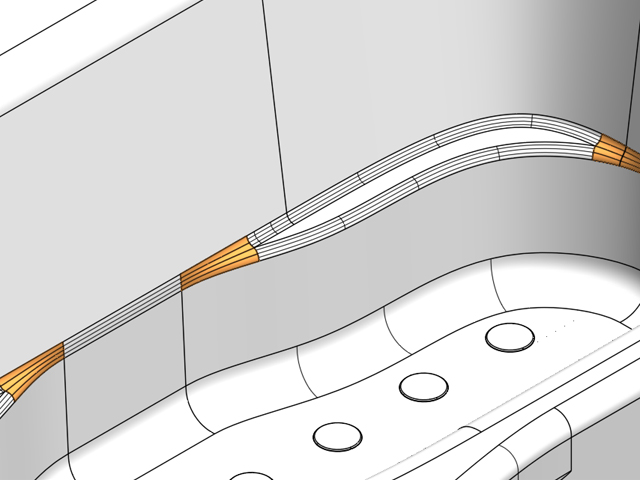

10.他の箇所も同様にして作成していく(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/11_capture_13s.jpg)
![*](../headerImg/dot.gif)

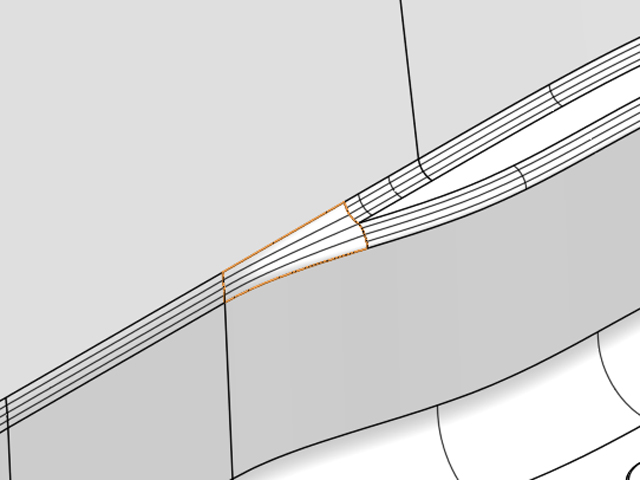

11-1.曲面の分割位置を変えたたことにより、滑らかな面になった(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_14s.jpg)
![*](../headerImg/dot.gif)

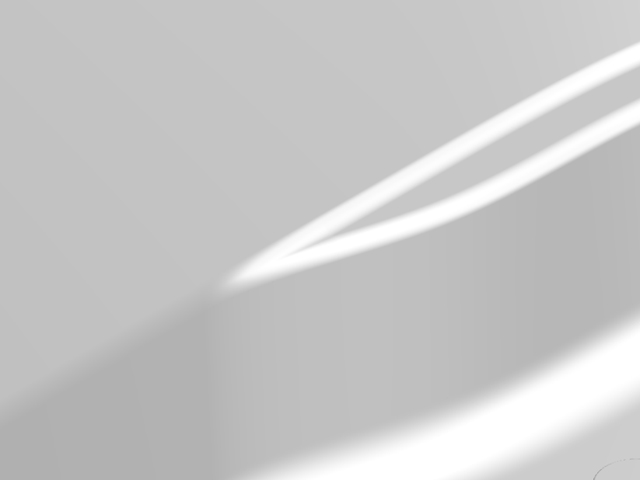

11-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/11_capture_15s.jpg)
![*](../headerImg/dot.gif)

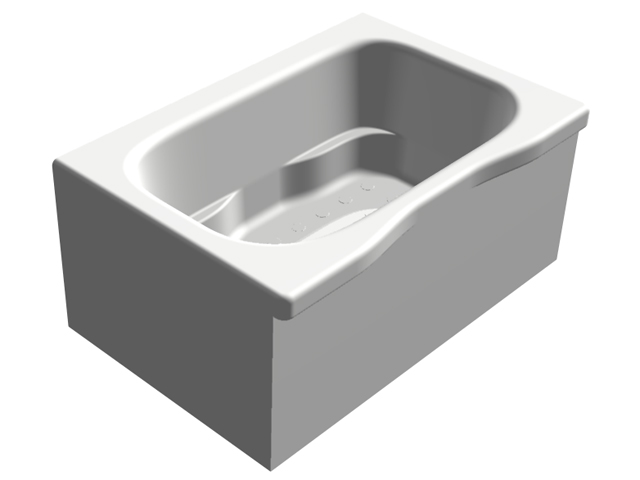

12.4辺で貼れるよう、曲面を分割することがポイントとなる。その時分割した四境界が、なるべくいびつにならないように作成する(クリックで拡大)
