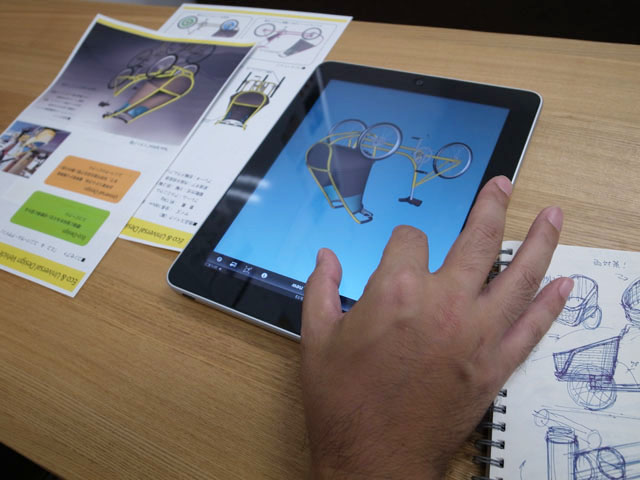

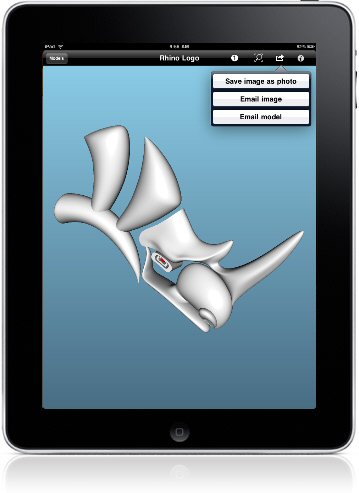

●はじめに iPadの登場から3カ月が経過した。会議の場や電車などで使用するビジネスマンの姿をよく目にするようになってきた。著者も事前予約注文をずいぶん悩んだが、結局様子を見るということに一旦は決めた。ところが販売開始の1週間後、あるアプリの登場がきっかけとなって、購入をあっさり決めてしまった。それが今回紹介するiRhino 3Dである。もちろん発売前から、仲間内では画面に直接スケッチをするSketchBook Proや、プレゼンテーションアプリの本命であるKeynoteのiPad上での活用が話題となっていた。しかし、実際にiPadを購入するとなると、もう1つ背中を押してくれるデザインツールアプリが必要であった。そんなところに登場したのがiRhino 3Dである。 まず1回目として最もプロダクトデザインらしいアプリであるiRhino 3Dを取り上げてみたい。2回目以降に話題のSketchBook Pro、Keynote、そしてプロダクトデザインの現場で活用できるツールをいくつか紹介していきたい。 ●立体を伝える最強ビューワ もはや説明の必要がないほどプロダクトデザインのスタンダードツールになっている3DサーフェスモデラーRhinocerosのiPad、iPhone、iPod touch用のビューアアプリケーションがiRhino 3Dである。実際に著者もiPadとiPhone 4両方にインストールしているが、画面の小さなiPhoneでは自分一人で見るのがやっとで、人に見せて伝えるためのツールとしては正直厳しい。この点、9.7インチの大きな画面を持つiPadで伝えられる情報は大きい。これは実際に使ってみるまで予想がつかなかったが、単純に表示部が大きくなることで、自分とデバイス、自分と他者のインタラクション、コミュニケーションの深みが変わってくる。 iRhino 3Dにおいてもこの差異は大きく、自分で作成した3Dモデルの確認はもちろんのこと、コラボレーターやクライアントに対する検討会議やプレゼンテーションにおいても大きな効果を発揮する。机の上に平らに置くコミュニケーションは、従来のPCの威圧的な存在感とは異なり、同じ画面の中のデザインモデルを両者でともにゴールへ向かっていく舞台が出来上がるように感じている。

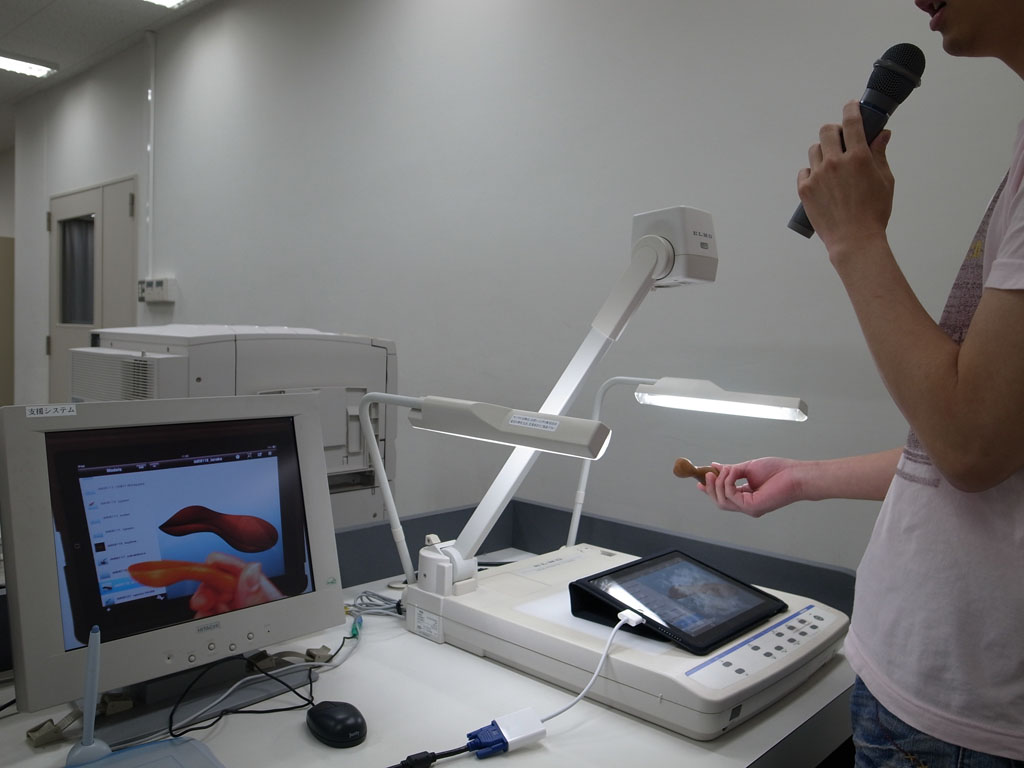

この薄い1枚の板状の画面に映し出される3Dモデルは、いずれは実現するホログラフィーによるプレゼンテーションの一歩手前まできていることを感じさせる。 近年の3次元造型機によるモックアップを前にしたコミュニケーションが最も効果的ではあるが、手軽で気軽に3Dモデルを見ることができるビューワは非常に有効であり、プロダクトデザイナーのみならず、当初より3Dビューワを必要としていた設計者や経営者にとっても魅力的なツールとして広がっていくであろう。 ただ、残念なことにVGA出力アダプタを使用してもプロジェクタなどの外部機器に出力することはできないため、多くの人前で使用するのには向いていない。私が教えている授業の課題プレゼンにiRhino 3Dでモデルを発表させたが、外部モニタ出力ができないため、書画カメラを用いて発表を行った。 現在iRhino 3DはiTunes App Storeにて450円で購入可能である。本家のRhinoceros 4.0はWindows版のみとなっているが、現在Rhino OSXが開発されており、先日発表されたAutoCADのMac版リリースの吉報とともにMacユーザーは首を長くして待っている状態である。

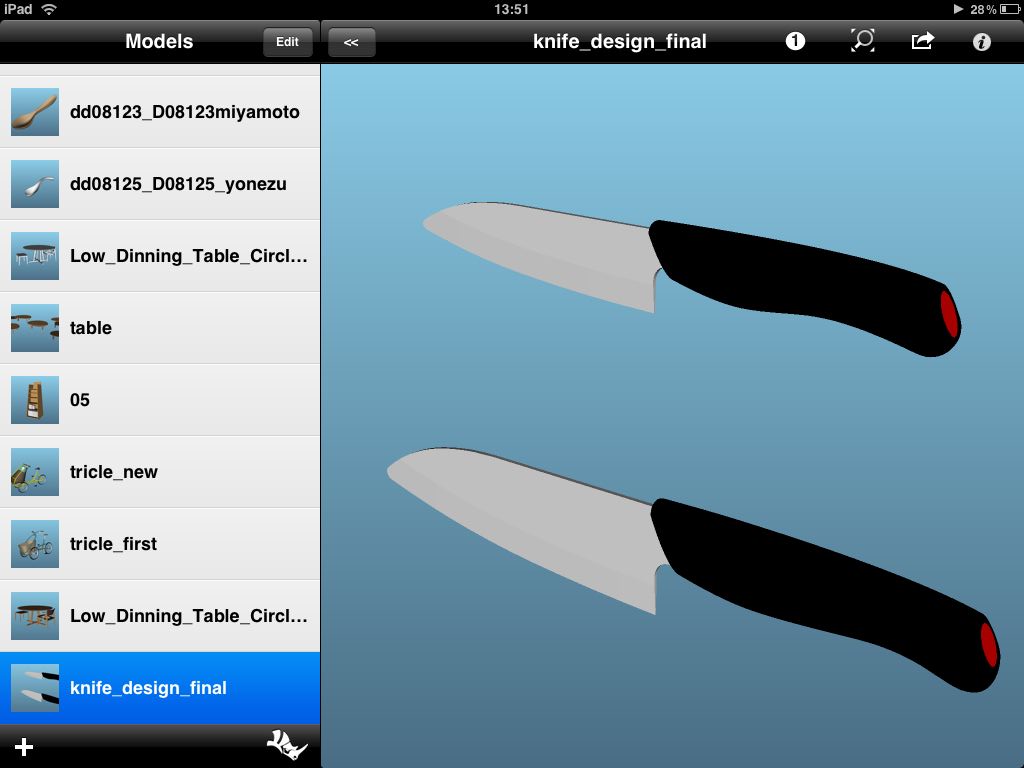

●PCからiPadへの読み込み まず、PC上で作成したRhinocerosの3DMファイルをiPadに持っていくためには、iTunesを経由する方法をはじめとして、メールの添付ファイルで送る方法、WebサーバーやGoogleドキュメントからモデルライブラリにダウンロードするなどさまざまな方法がある。iRhino 3Dのモデルライブラリに取り込まれた3Dデータは、サムネイルで表示されるので、開きたいモデルが一目で分かるようになっており使い勝手がよい。

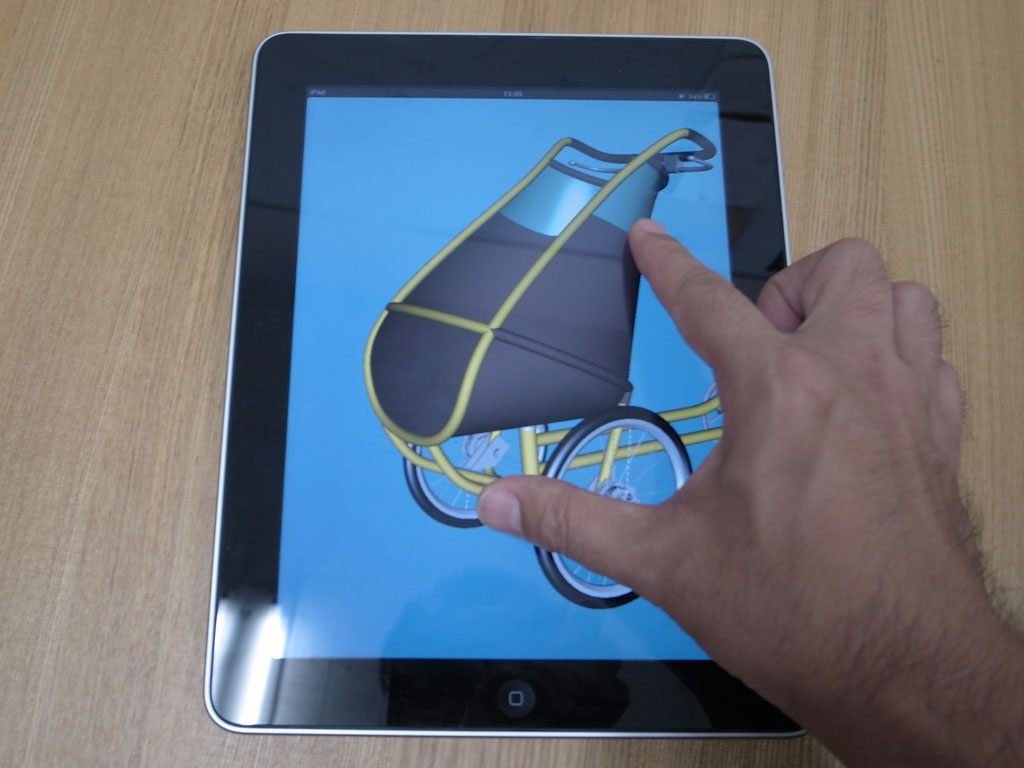

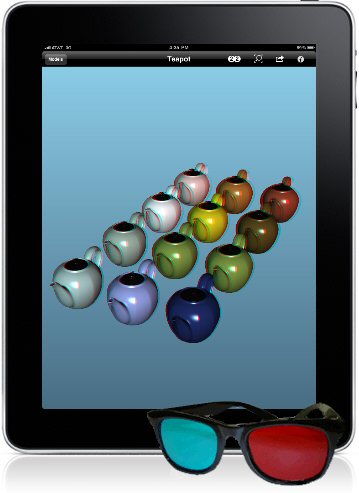

●操作方法 表示されたモデルは、非常に滑らかで高速にズーム、パン、回転が可能となっており、iPhoneでもお馴染みのマルチタッチによるモデルのビューを感覚的に操作することができる。 また、画面右上の「1」と書かれた丸のアイコンに触れることによって、画像が赤と青のぶれた表示に切り替わり、3Dメガネを用いてステレオモードで眺めることが可能となっている。

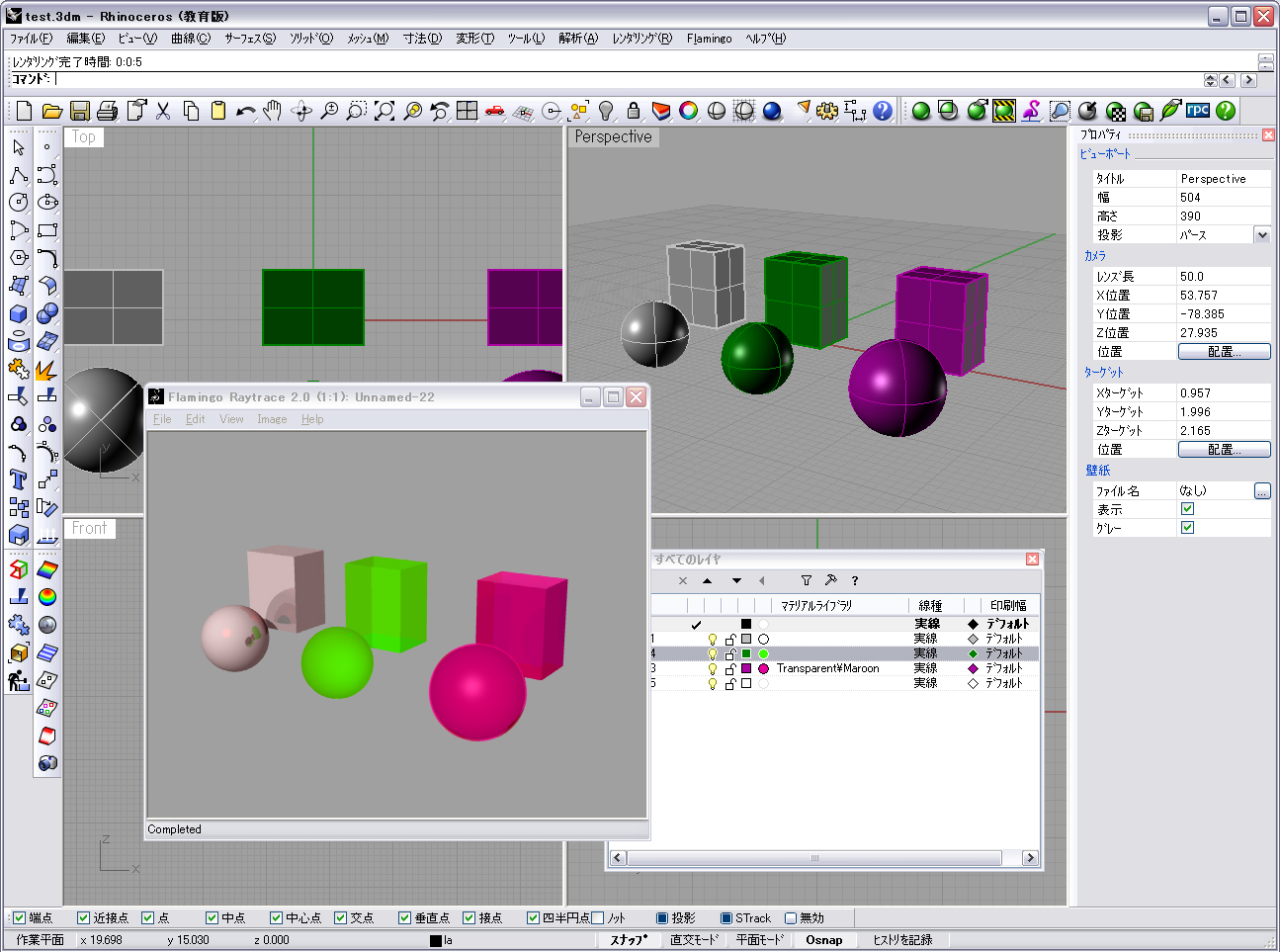

モデルの表示はシェーディングのみとなっており、近年のリアルタイムレンダリングと比較すると見劣りがするが、外部先のビューワとしては現時点では十分であろう。 注意しなければならない点は、Rhinocerosのシェーディングは、レイヤー色で表示されるのに対し、iRhino 3Dのシェーディングは、マテリアル色で表示される。よって、iPadに移動する前に必ず、マテリアルを設定してから取り込む必要がある。ちなみにマテリアルの色の他、透明度が反映されるようである。

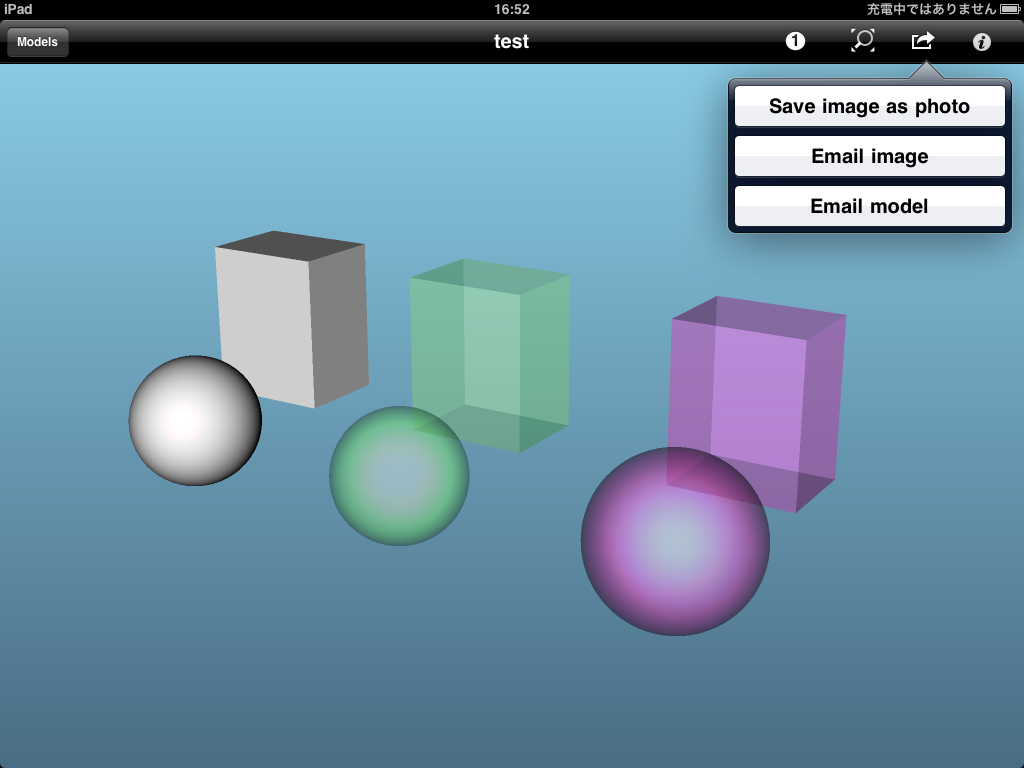

黒などの暗いマテリアルで設定したモデルでは、シェーディングの微妙な陰影が表現されず形状の確認が難しい場合があるため注意が必要である。iRhino 3D上で表示しているビューは、PNGファイルとして保存、もしくはメールで直接送ることが可能である。 ●まとめ 最近はnStylerやHayabusaなどのリアルタイムレンダラーが普及し始めている。欲を言えば今後、レイトレーシングのリアルタイムレンダラーとして使用できれば嬉しい限りであるが、実現はもう少し先になるであろう。現実的な面での要望としては、レイヤー管理による表示／非表示、断面表示機能、ワイヤーフレーム表示、ビューカメラの保存、VGA出力、手書きのメモ機能、IGES／STEP／STLなどのインポートなどがあろう。現状のシンプルなビューワを継続した上で、このアプリがますます発展していくことを望んでいる。いずれにせよ、このiRhino 3Dが3D CADを活用するiPadユーザーにとっては必須のツールであることは間違いないであろう。 次回は、SketchBook Proを題材にスケッチツールとしてのiPadの可能性を探ってみたい。 |
