* デジタルツールはじめの一歩
Cintiq 21UX実践編

第1回:Cintiq 21UXとPhotoshopで行うプレゼンテーション制作

*
今回より、酒井俊彦氏に、ワコムの液晶ペンタブレット、Cintiq 21UXをレポートしていただく。氏はすでにワコムの液晶ペンタブレットのユーザーであり、実務のさまざまな局面において活用しているという。ヘビーユーザーの酒井氏にCintiq 21UXでデザインワークを実践していただこう。3回連載の予定で、今回はプレゼンテーション用のスケッチ作成テクニックをお届けする。

●酒井俊彦 http://www.sakaidesign.com/
プロダクトデザイナー。1964年高知県生まれ。1987年東京造形大学卒業。コーゾーデザインスタジオを経て独立。家電メーカーなどのアドバンスドデザインから、日常的な家具、プロダクトのデザインまで広く手がけている。


*
Cintiq 21UX(DTK-2100/KO)オープン価格(ワコムストア価格:228,000円)。21.3型TFT液晶ディスプレイ(1600×1200ドット、1677万色フルカラー表示)にそのまま描画することのできる液晶ペンタブレット。筆圧レベルや読取分解能などはIntuos4に準じたクオリティを持つ。紙に絵を描くように作業できる、クリエイターにとってはもっとも親和性の高いデジタルデバイスといえよう。http://cintiq.jp (クリックで拡大)
*
* Photo
*
酒井氏のシステム。メインのコンピュータにはVAIOのノートPCを利用している(クリックで拡大)
*
*
*

●プレゼンテーション資料は手描きベースで

うちの会社では、最初のプレゼンテーションは基本的に手描きベースのスケッチで行います。もちろん、IllustratorやCGで描いたものの方が見栄えがよく、クライアント受けすることが多いのですが、それだと「線」がすべて最初のプレゼンで決まってしまいます。クライアントはスタイリングコンセプトの良しあし判断する段階で、最終スタイリングを決めることに気持ちを持っていかれてしまうのです。そうならないために、できる限り「線」が決定できない、スタイリングの方向性だけを話し合えるのにちょうどいいプレゼン資料が必要になってきます。

この作業にワコムの液晶ペンタブレットはとても役に立っています。いつもは別のワコムの液晶ペンタブレットを使っているのですが、今回はCintiq 21UXを使って、普段の作業をフォローしてみようと思います。

*

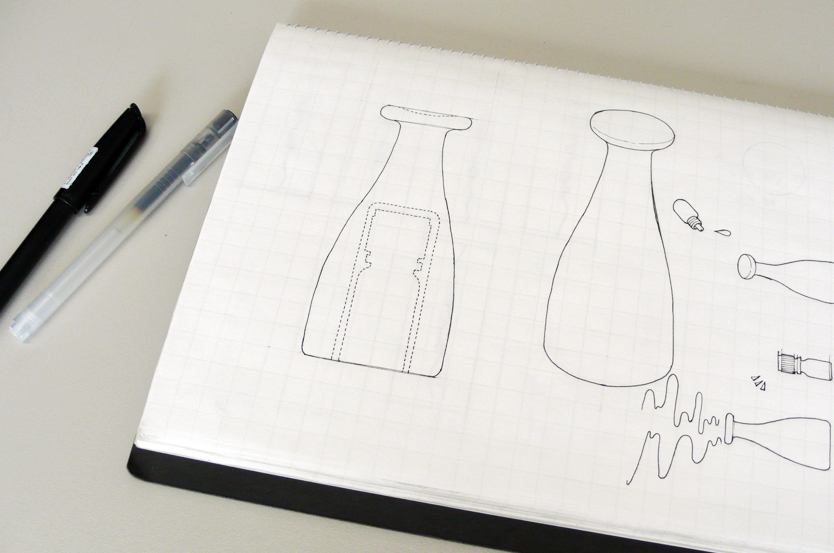

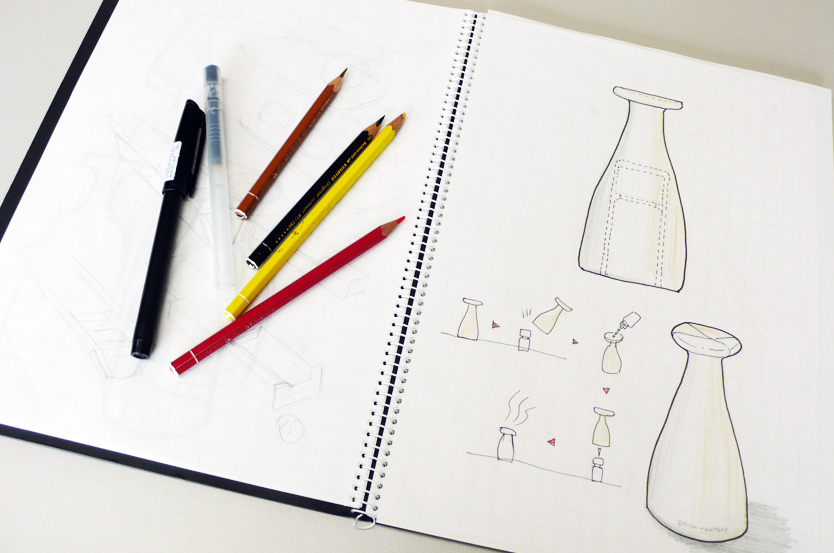

何はともあれ手描きのスケッチ。これがないとはじまりません (クリックで拡大)
*
* Photo
*

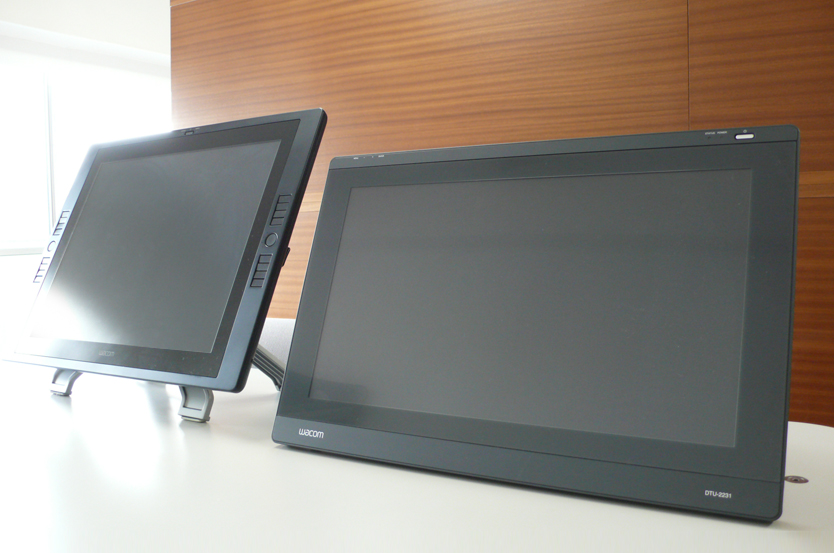

Cintiq 21UXと普段使っている液晶ペンタブレット。足の形状が違うのでCintiq 21UXの方が高い位置のセッティングに適している。Cintiq 21UXは画面の縦横を自由に回すことが可能(クリックで拡大)
*
* Photo
*

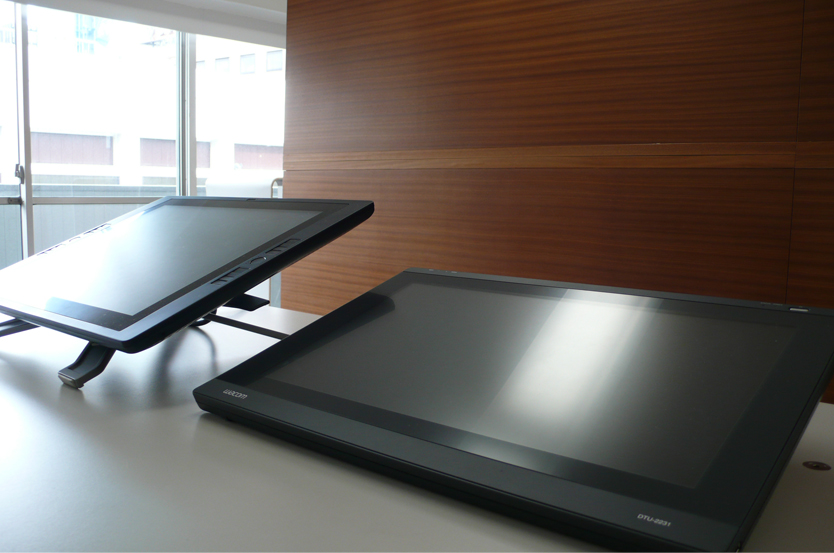

2台を一番平らにして置いたところ。Cintiq 21UXは両サイドの背面レバーを操作することで、座ったままで簡単に画面角度を変えることができ、とても便利(クリックで拡大)
*

●手描き素材をPhotoshopでレイアウト

ある程度スタイリングが決定したら、ざっくりした外形線をノートに描きます。プレゼン資料を作るのが目的なので、説明に必要な絵も一緒に描いてしまいます。

見ていただくと分かるのですが、左右の対象もいい加減で、修正した線もそのまま残っています。形を決め切らないで、「なんとなくこんな形」というニュアンスを伝えるためのスケッチです。描き終わったらスキャンしてパソコンに取り込みます。そのあと、レイアウトして、説明用の絵をコピペしてとりあえず下絵が完成です。

ここからやっとCintiq 21UXの出番です。

*
外形線の下絵。これはスタッフの長嶺君が描いたものなので、正面図は僕が描くより、少し丁寧に描かれています (クリックで拡大)
*
* Photo
*

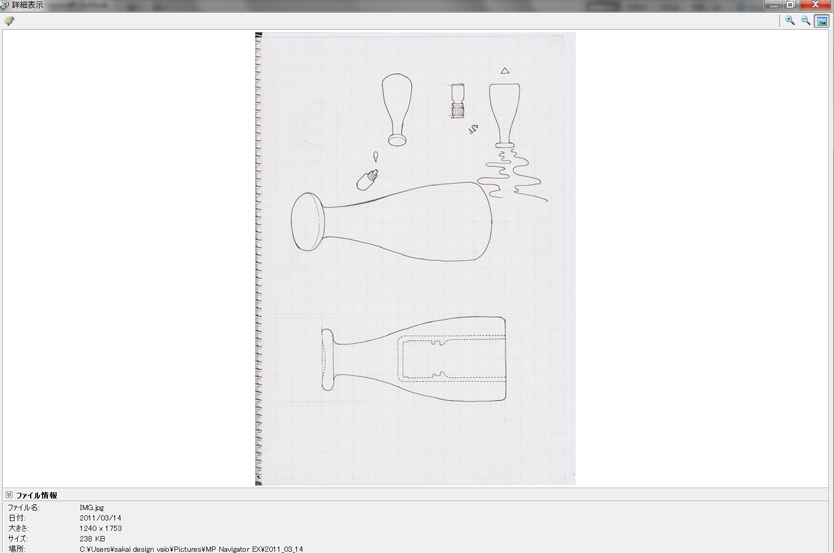

複合機についてるフツーのスキャナ機能を使ってPCに取り込みます (クリックで拡大)
*
* Photo
*

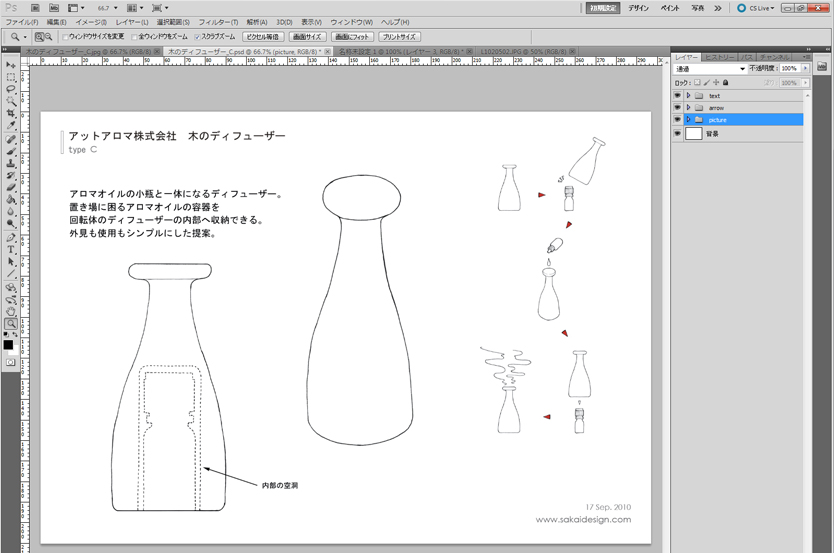

今回はいったんレイアウトしてから「塗り絵」をしますが、逆のときもあります。そんなに作業はマニュアル化されてません (クリックで拡大)
*

●Cintiqで塗り絵

短時間で分かりやすい絵を描くには、本物のテクスチャを貼ってしまうのが効果的です。実際の突き板をスキャンして、それを下絵に塗り絵します。Photoshopを使っているので、「選択範囲内へペースト」でもいいのですが、スキャンした下絵が手描きの線だと、あまりきれいにいかないこともあります。なのでまず、外形線のレイヤーを乗算にして、その下のレイヤーにテクスチャを持ってきます。

その後順番に、はみ出した部分をペンタブレットを使って消していきます。マウスだとこういった不要部分を消していく作業が結構大変ですが、液晶ペンタブレットの場合、画面上に直接描いていけるのでとても簡単です。このくらいの絵だとだいたい5分で完了。「塗り絵」というより、どちらかというと「消し絵」です。

*

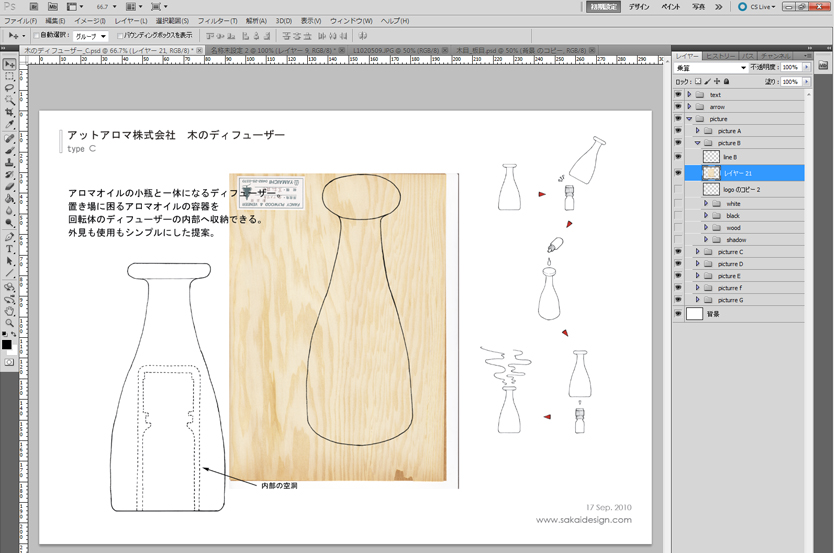

乗算になった外形レイヤーの下に置かれたテクスチャのレイヤー。木目のいいところにぺたっとペースト(クリックで拡大)
*
* Photo
*

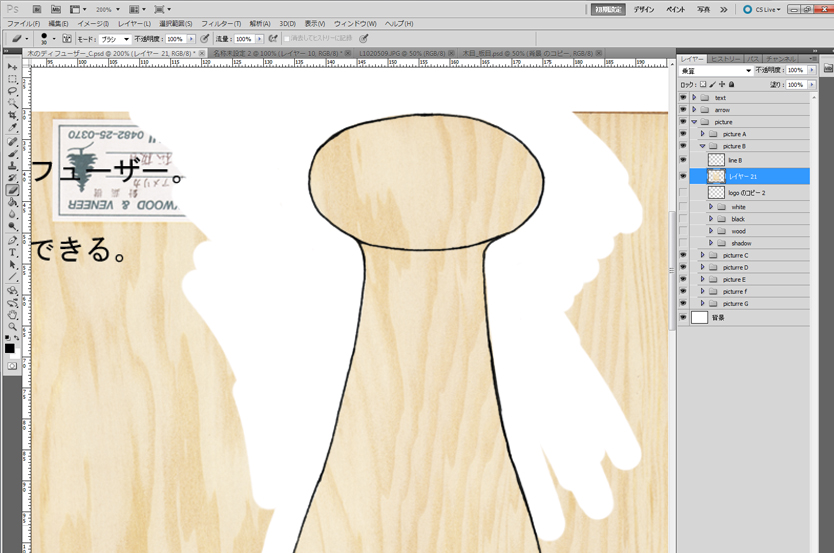

拡大して順番に「消し絵」。このときCintiqのファンクションキーに手の平ツールが割り当てられているので画面上の移動がとても便利(クリックで拡大)
*
* Photo
*

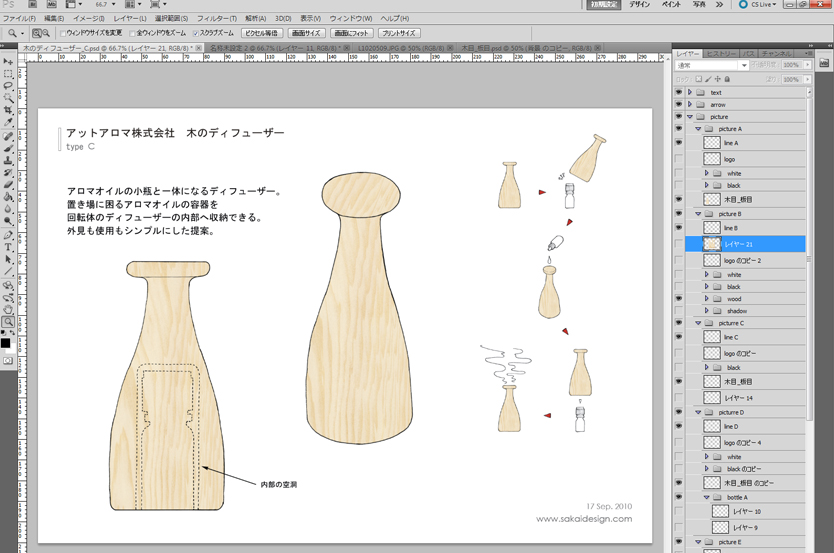

ここまで塗り終わるのに約5分。仕事で塗り絵ができるなんて、とてもシアワセ。結構楽しい(クリックで拡大)
*

●ブラシツールで影付け

テクスチャが塗り終わったら、ブラシツールなどで影をつけて完成です。伝えたいのはスタイリングの方向性なので、そんなに(というか、まったく)凝らず、形が分かる最低限の影をつけるだけです。まず、テクスチャの上からシャドウを入れます。その上から別レイヤーでハイライトを加えます。

最後にロゴと床に落ちる陰などを入れて完成です。Cintiq 21UXのペンは、筆圧の感覚が手描きに近く、いい感じでブラシツールが使えます。もしかしたら、ペンのグリップ部のラバー素材もそう感じさせる1つの要素かもしれません。またグリップの良さのせいか、長時間使っても疲れないように感じました。

*

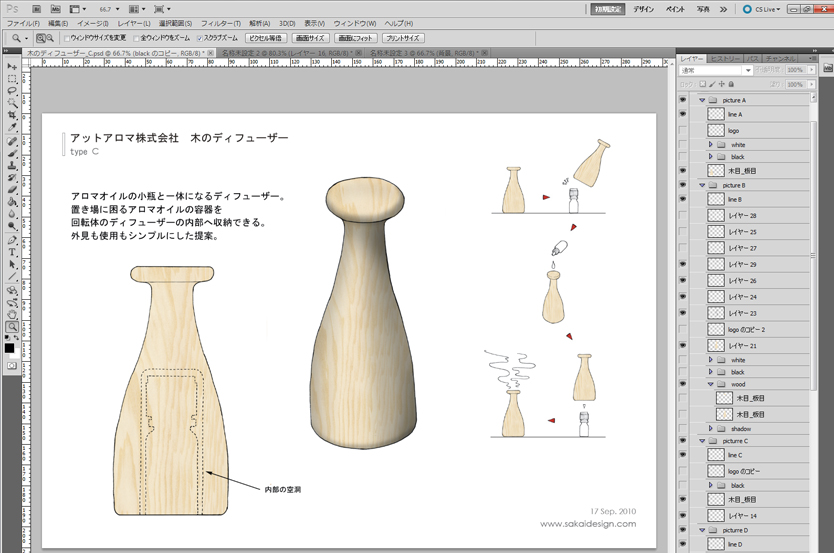

まず、シャドウを入れていきます。ブラシでさっとなぞるだけの簡単なシャドウです。テクスチャのレイヤーを選択範囲に指定すると必要な部分にだけシャドウを乗せることができます(クリックで拡大)
*
* Photo
*

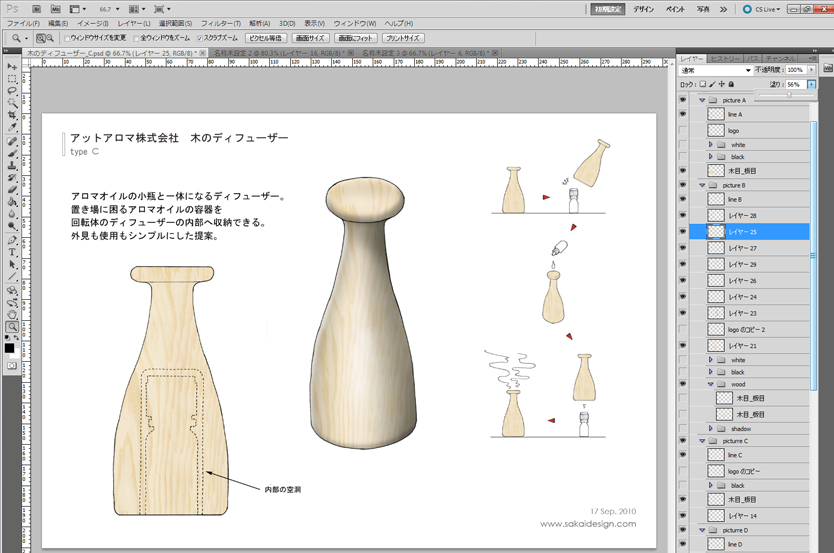

同じようにハイライトを入れていきます。もう少しシャープなデザインだと、パスを切って、「パスの境界線を書く」でハイライトを入れることもあります(クリックで拡大)
*
* Photo
*

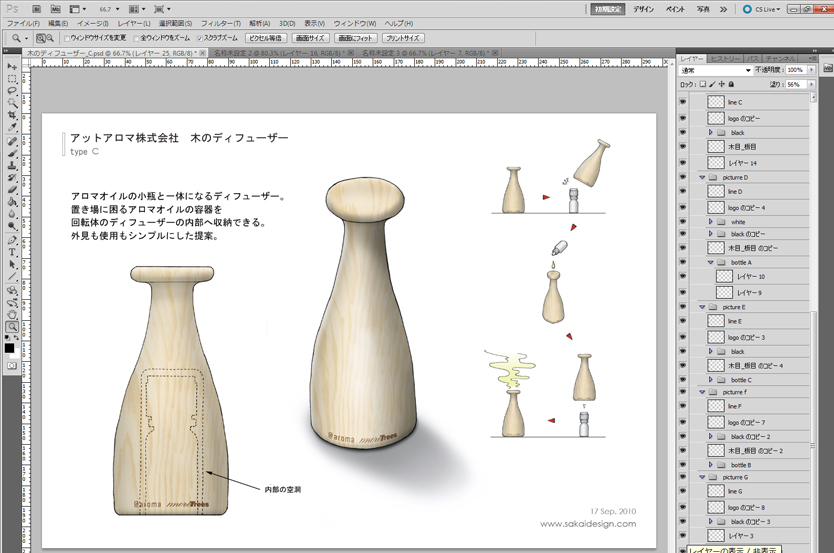

最後にロゴや床に落ちるシャドウを入れて完成です。シャドウには筆圧も自然な感じで使えます(クリックで拡大)
*

普段から液晶ペンタブレットを使っているので、Cintiq 21UXも違和感なく使えました。画面がワイドでないのが少し残念。ファンクションキーはとても便利でしたが、トラックパッドをまだうまく使いこなせていない現状です。Cintiq 21UXを使っての一番のお気に入りは、作業中に椅子から立ち上がらなくても、そのまま描きながら画面の角度が変えられるスタンドです。

次回はレンダリング時のレタッチワークについて書く予定です。

-
