1,まずサイドから見た輪郭を作成していく。後々プロポーション調整が必要になることを想定しながら進めていこう。今回は画像を載せているが実際はイメージであったり、スケッチを重ねながらの作業となる(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_2_s.jpg)
![*](../headerImg/dot.gif)

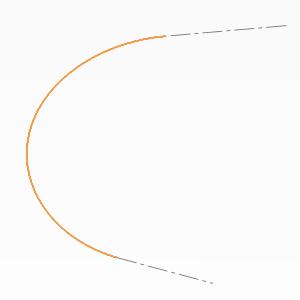

2-1.輪郭線を作成していく。このときの作成順序や補助線の作成は任意のやり方で問題ない(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_3_s.jpg)
![*](../headerImg/dot.gif)

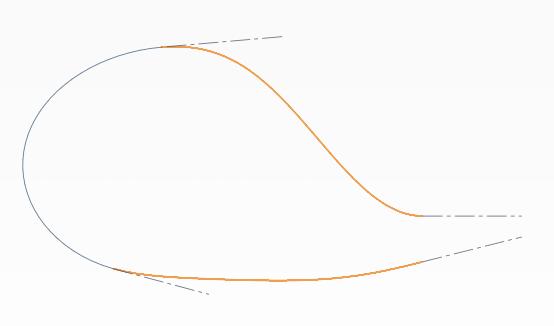

2-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_4_s.jpg)
![*](../headerImg/dot.gif)

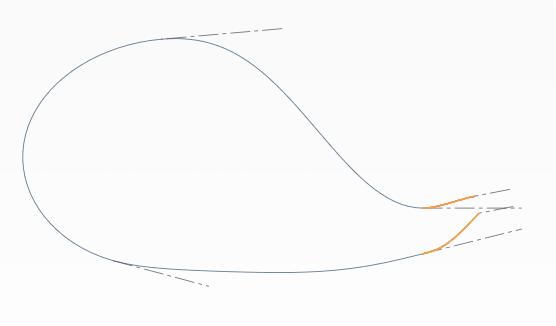

2-3.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_5_s.jpg)
![*](../headerImg/dot.gif)
2-4.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_6_s.jpg)
![*](../headerImg/dot.gif)

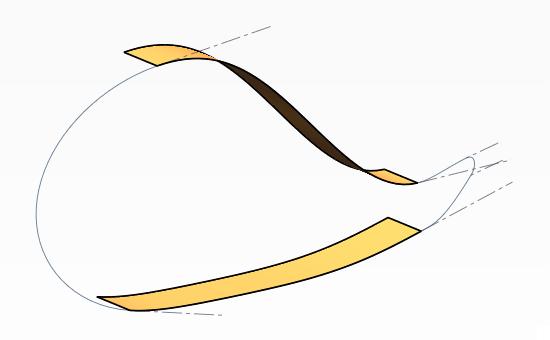

3.次に断面曲線を作成するため、サポートとなる押し出し曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_7_s.jpg)
![*](../headerImg/dot.gif)

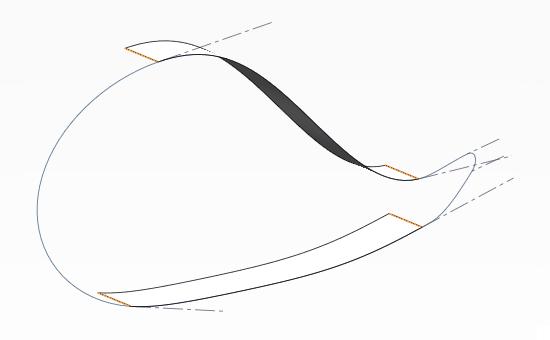

4.その曲面の両端部に境界線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_8_s.jpg)
![*](../headerImg/dot.gif)

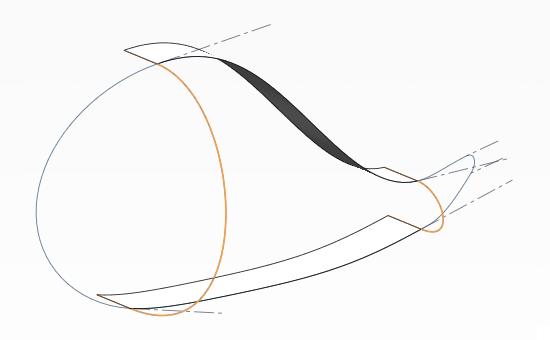

5.境界線をサポートとして断面曲線を作成する((クリックで拡大)。
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_9_s.jpg)
![*](../headerImg/dot.gif)

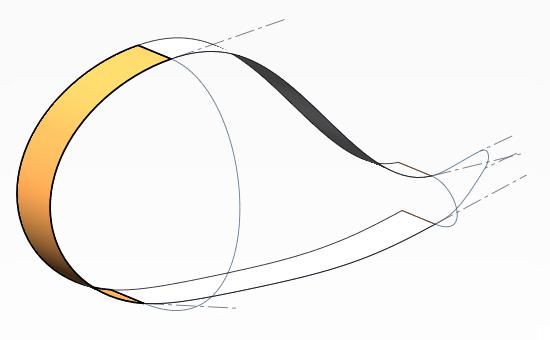

6-1.この状態でも胴体にロフト曲面が作成できるが、中間部もコントロールするための曲線を作成していく。まず頭部側にサポートとなる押し出し曲面を作成して、任意の位置に交線を作成しておく(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_10_s.jpg)
![*](../headerImg/dot.gif)

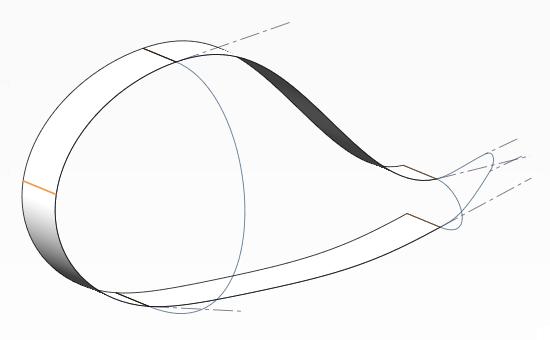

6-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_11_s.jpg)
![*](../headerImg/dot.gif)

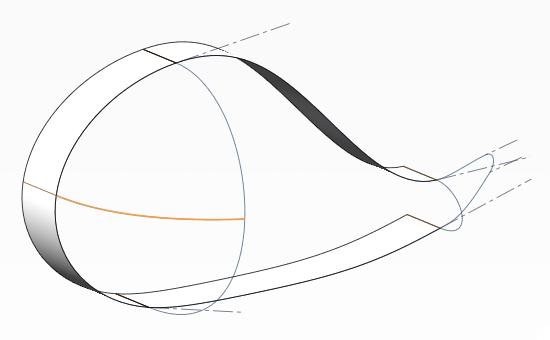

7.交線をサポートとして中間部に曲線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_12_s.jpg)
![*](../headerImg/dot.gif)
8-1.同様に尾びれ側もサポート曲面を作成して、任意の位置に交線を作成しておく(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_13_s.jpg)
![*](../headerImg/dot.gif)

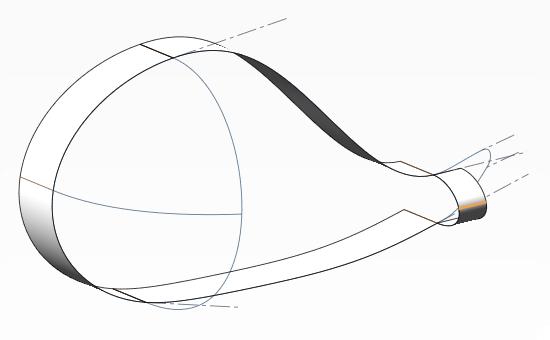

8-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_14_s.jpg)
![*](../headerImg/dot.gif)

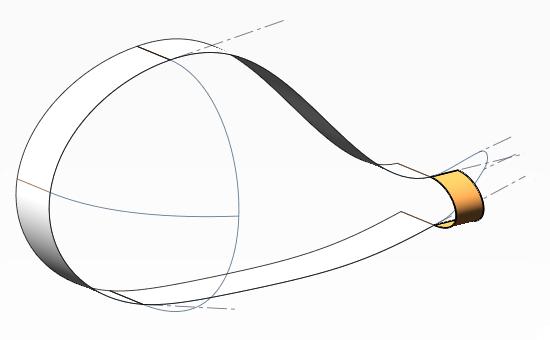

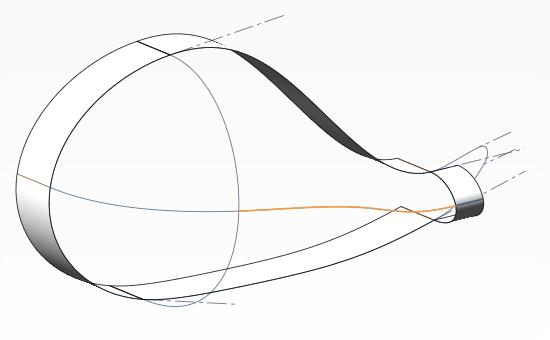

9交線をサポートとして中間部に曲線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_15_s.jpg)
![*](../headerImg/dot.gif)

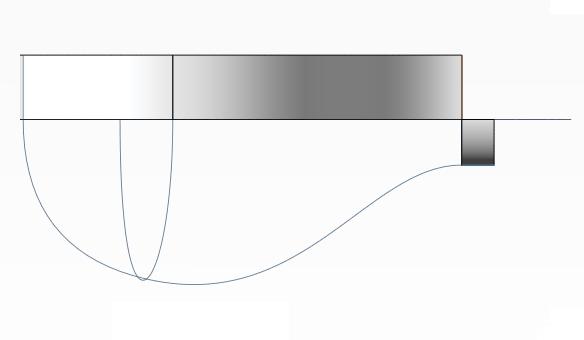

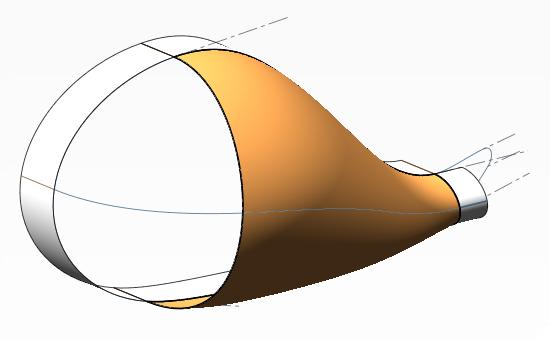

10-1.これで前から中間までの曲線ができたので、中間部にロフト曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/27_capture_16_s.jpg)
![*](../headerImg/dot.gif)
10-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_17_s.jpg)
![*](../headerImg/dot.gif)

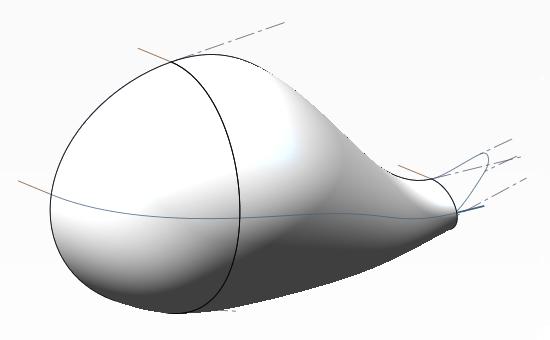

11.できたロフト曲面と頭部サポート曲面の間にフィルサーフェスを作成する。その際7で作成した曲線を通るように指定する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/27_capture_18_s.jpg)
![*](../headerImg/dot.gif)
12.次回は尾びれなどを作成していく(クリックで拡大)
