デジタルツールはじめの一歩 Cintiq 21UX実践編 第2回：CGと写真の合成で作るプレゼンテーション 今回も酒井俊彦氏にワコムの液晶ペンタブレット、Cintiq 21UXを実務を通してレポートしていただく。3回連載の2回目は、Cintiq 21UX、Photoshop、ThinkDesignを用いて「大トロフィー展」用に作った、プレゼンテーション用ビジュアルの作り方。 ●酒井俊彦　http://www.sakaidesign.com/ プロダクトデザイナー。1964年高知県生まれ。1987年東京造形大学卒業。コーゾーデザインスタジオを経て独立。家電メーカーなどのアドバンスドデザインから、日常的な家具、プロダクトのデザインまで広く手がけている。

Cintiq 21UX（DTK-2100/KO）オープン価格（ワコムストア価格：228,000円）。21.3型TFT液晶ディスプレイ（1600×1200ドット、1677万色フルカラー表示）にそのまま描画することのできる液晶ペンタブレット。筆圧レベルや読取分解能などはIntuos4に準じたクオリティを持つ。紙に絵を描くように作業できる、クリエイターにとってはもっとも親和性の高いデジタルデバイスといえよう。http://cintiq.jp　（クリックで拡大）		酒井氏のシステム。メインのコンピュータにはVAIOのノートPCを利用している（クリックで拡大）

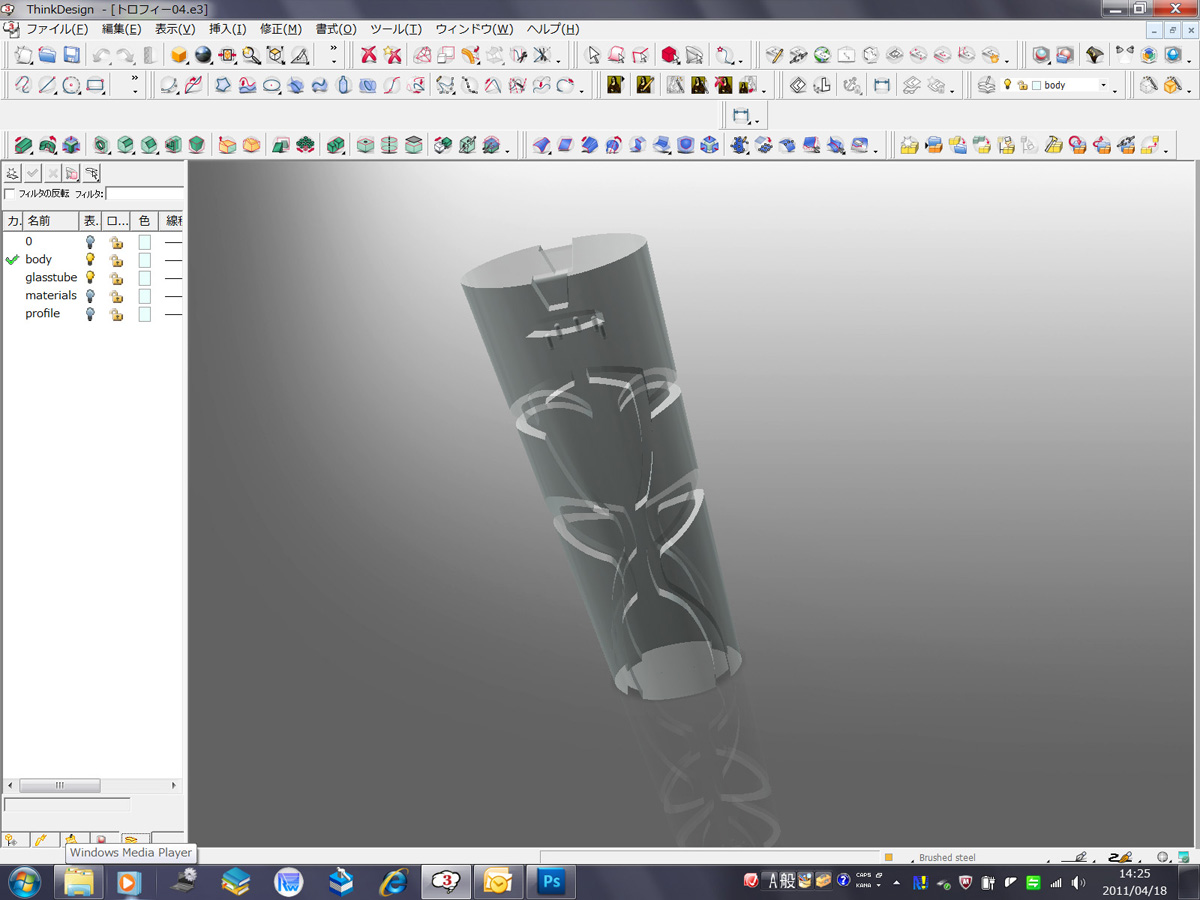

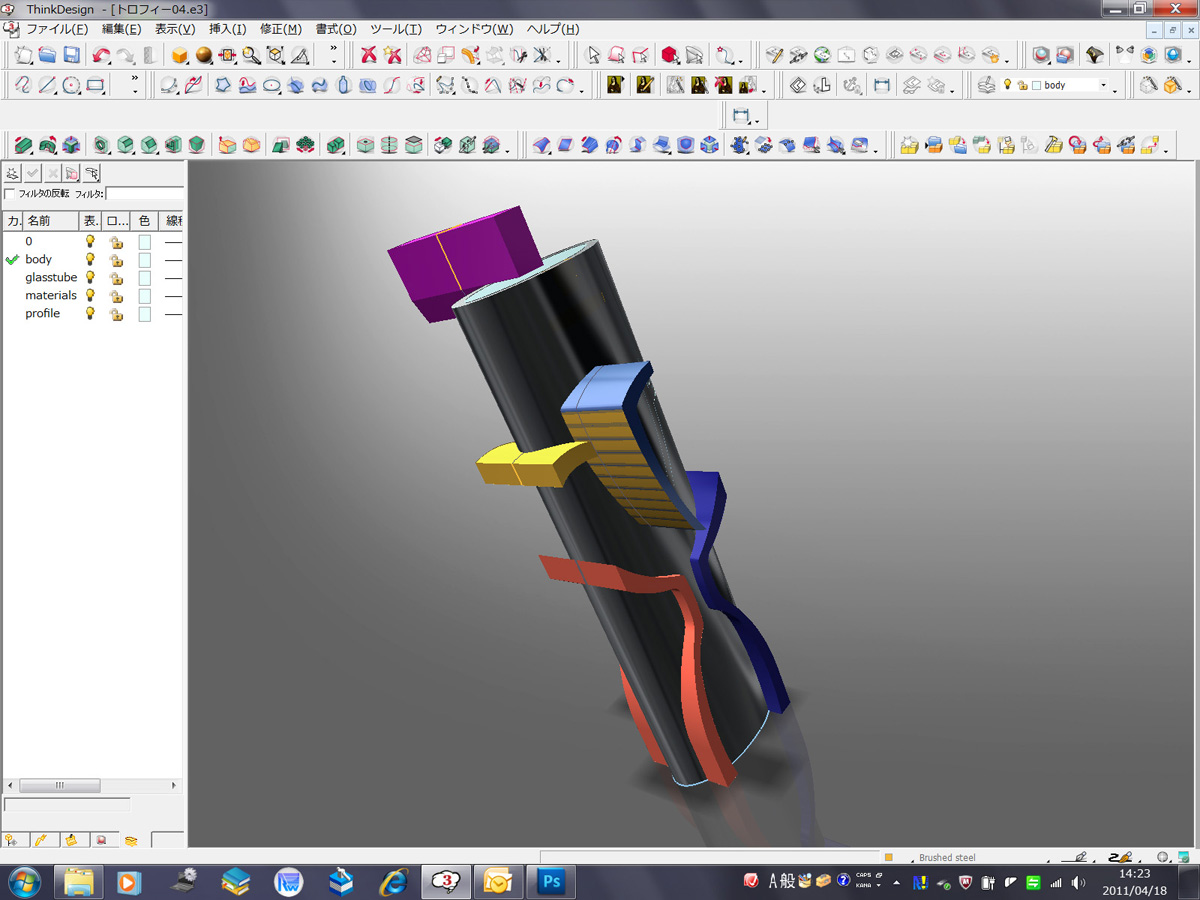

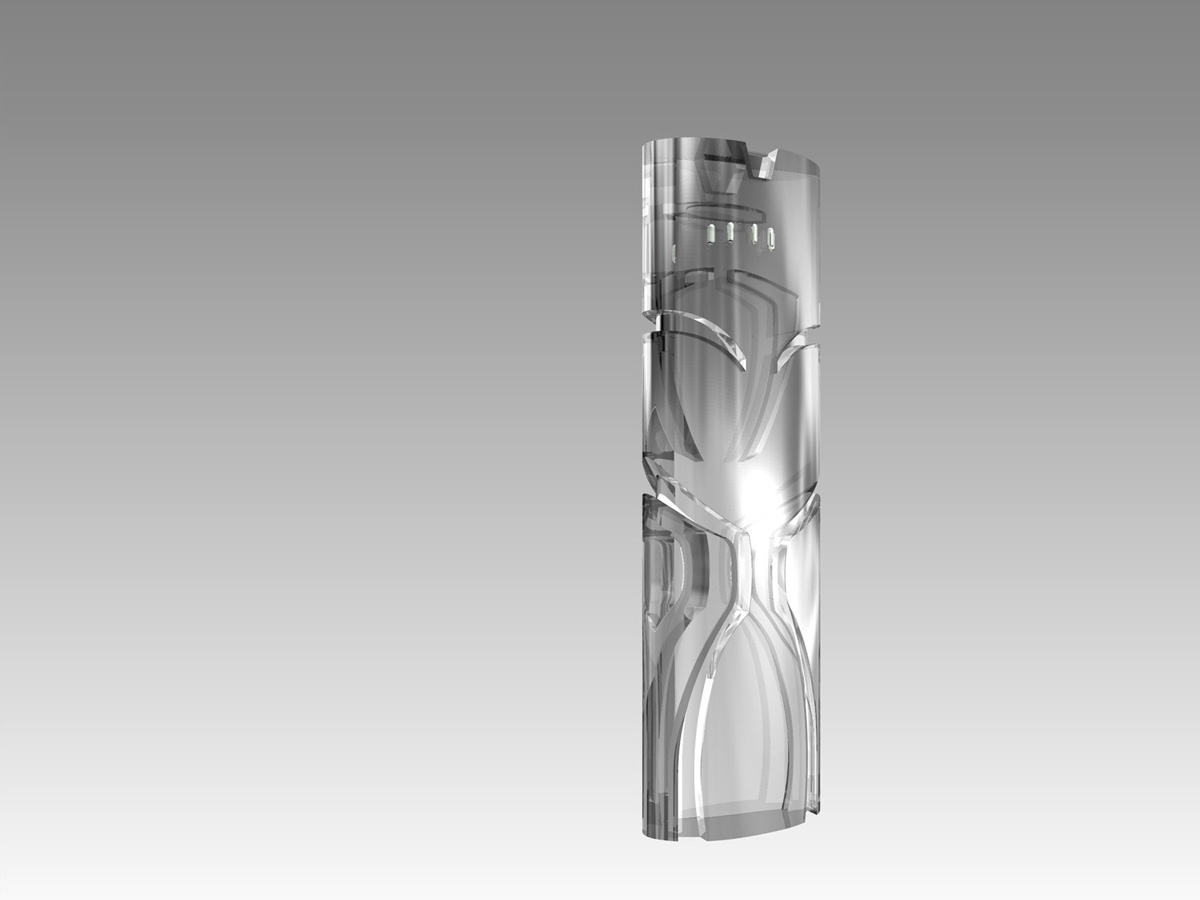

ブーリアン演算でトロフィーの形状を制作しているところ。CADはThinkDesign （クリックで拡大）		トロフィーのデータが完成。アクリル製で高さ1メートル。実物はこのデータを使って5軸のNCで削り出した（クリックで拡大）		ThinkDesignのレンダラーで作成したCG。仮想空間のような概念がないので実写との合成はあまり得意ではありません。CGの写りこみがイマイチなのは僕の技術力の問題です（クリックで拡大）

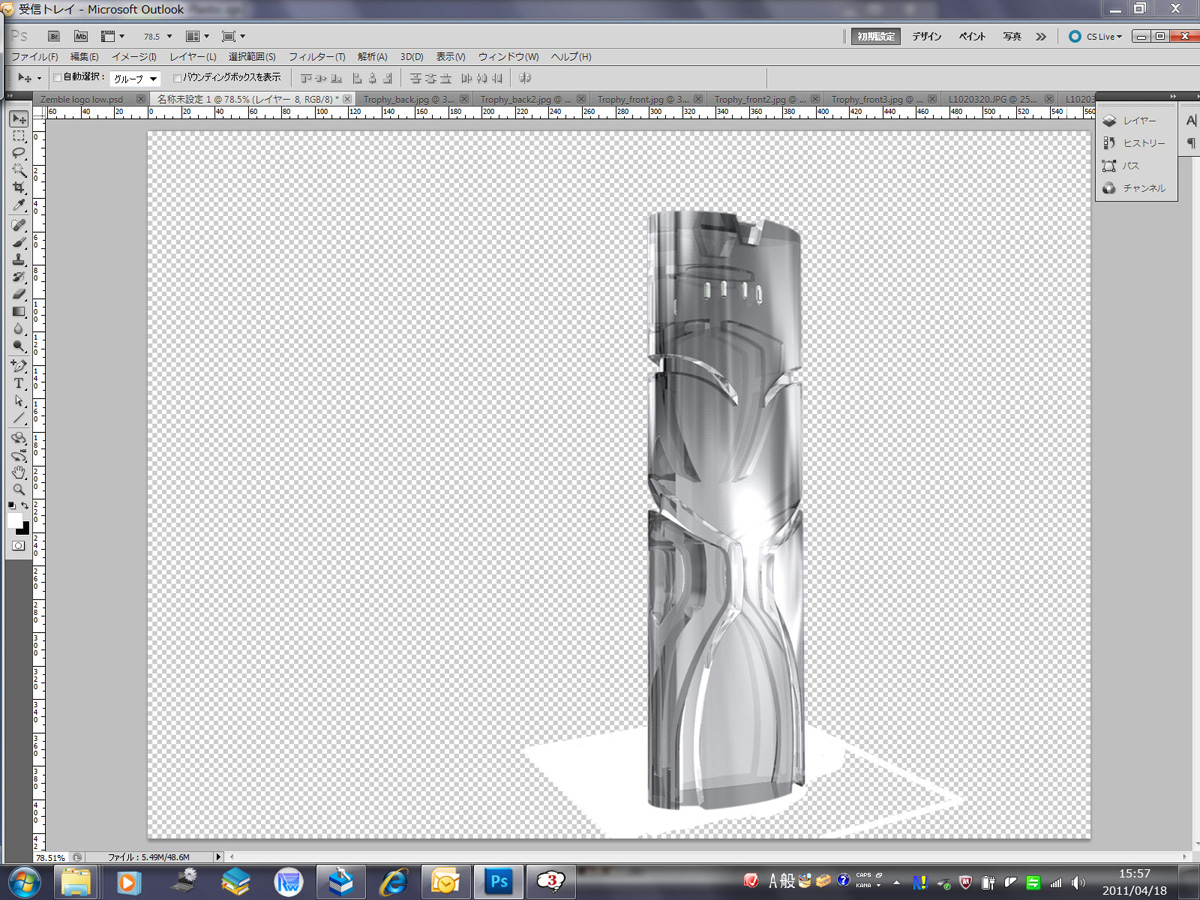

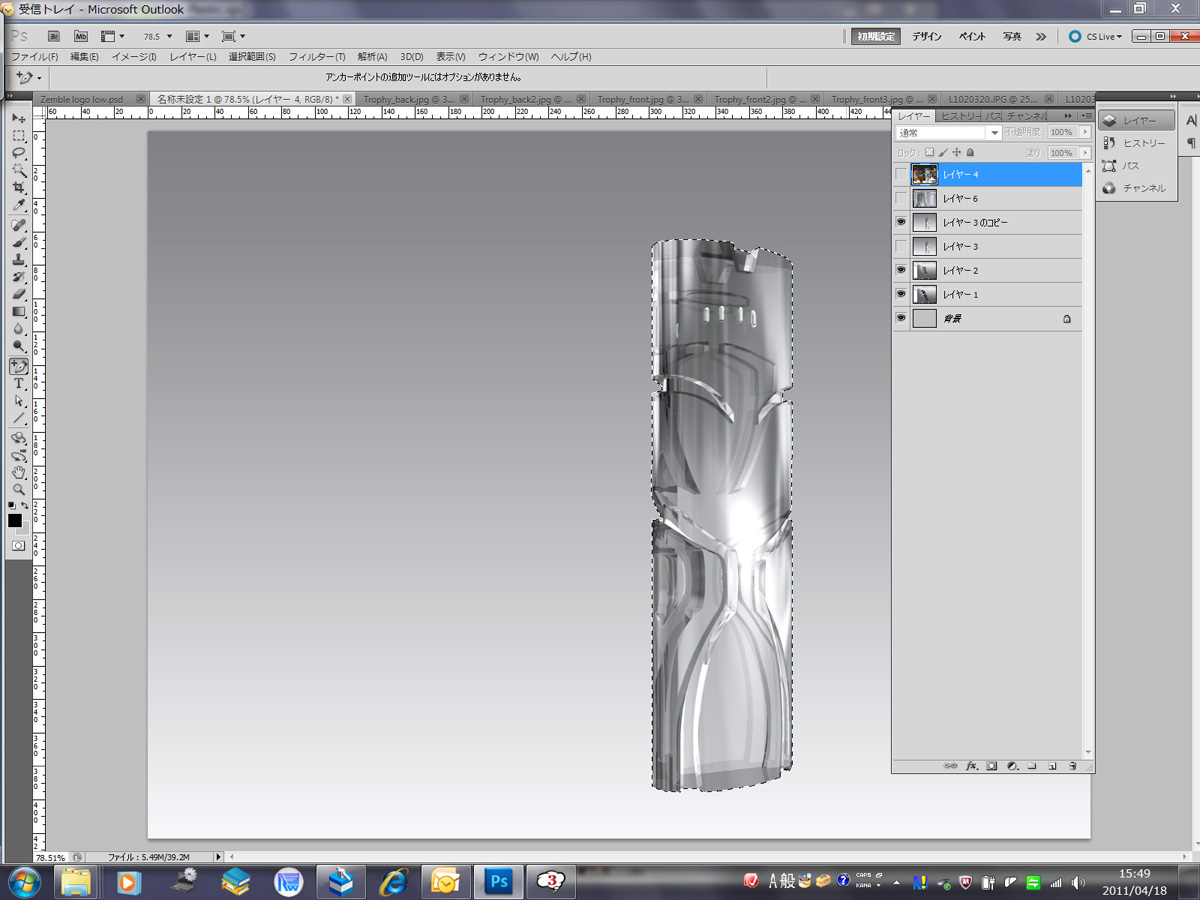

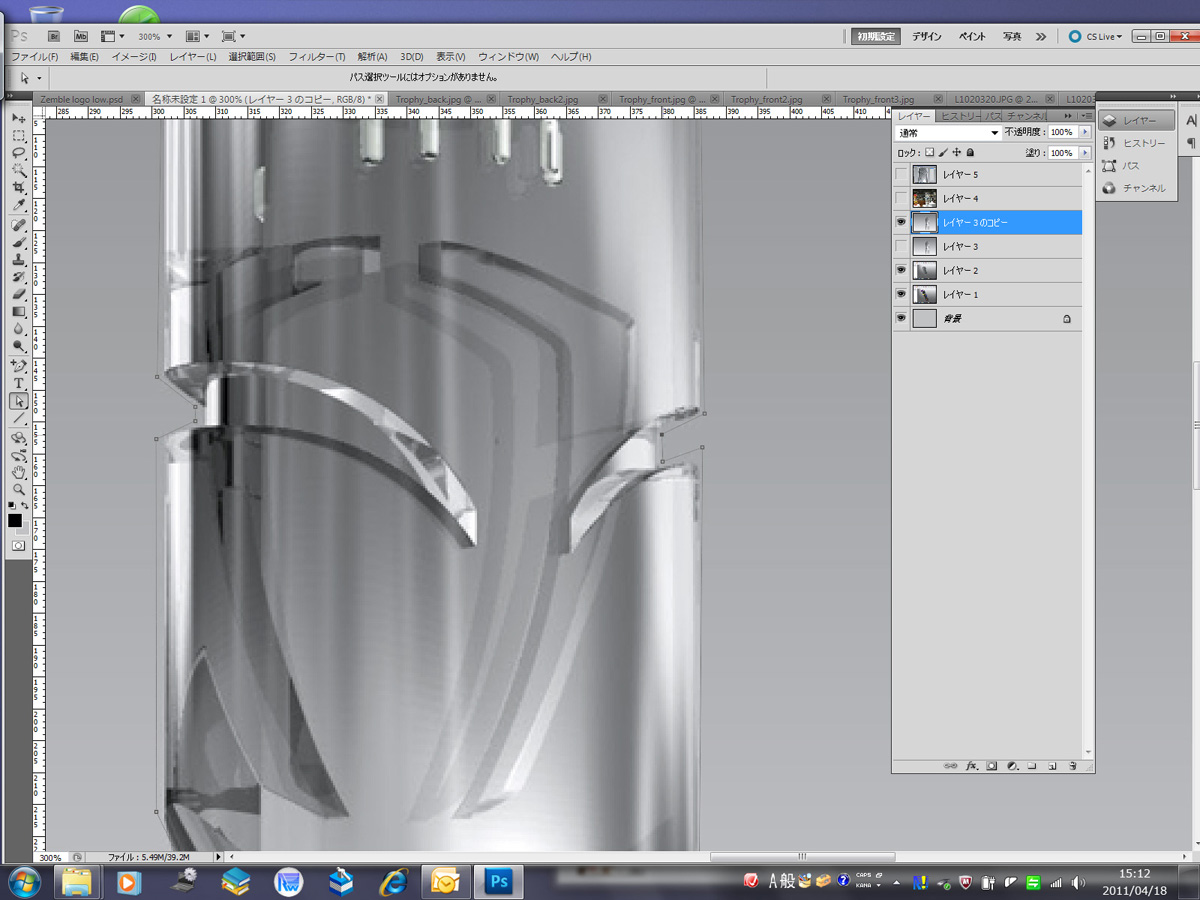

パスを使ってトロフィーを切り出します。ファンクションキーとトラックパッドの効果は絶大です　（クリックで拡大）		あっという間に綺麗なパスの完成。もう少しトラックパッドの反応がよくなればさらによし、です（クリックで拡大）		トロフィーを実際の会場に合成するため、「台」をブラシで描きます　（クリックで拡大）

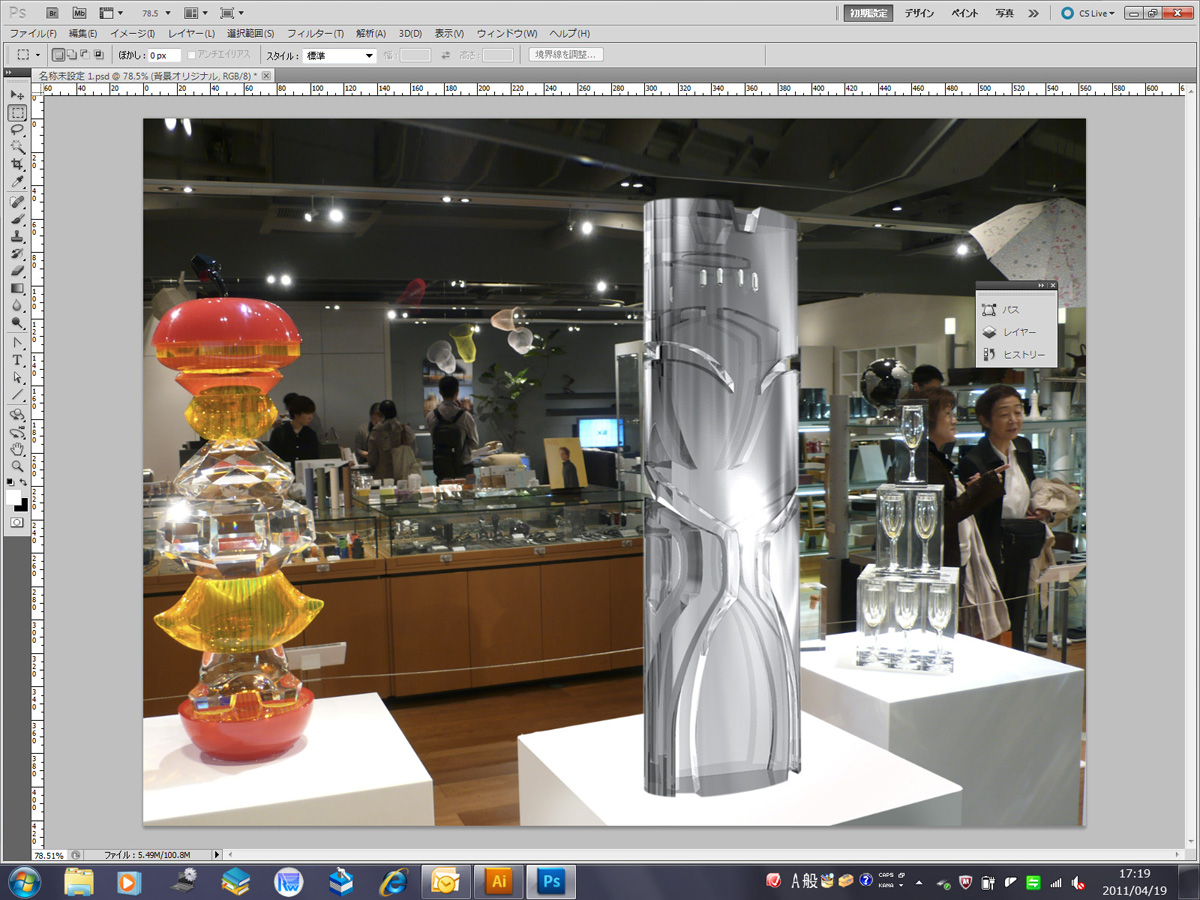

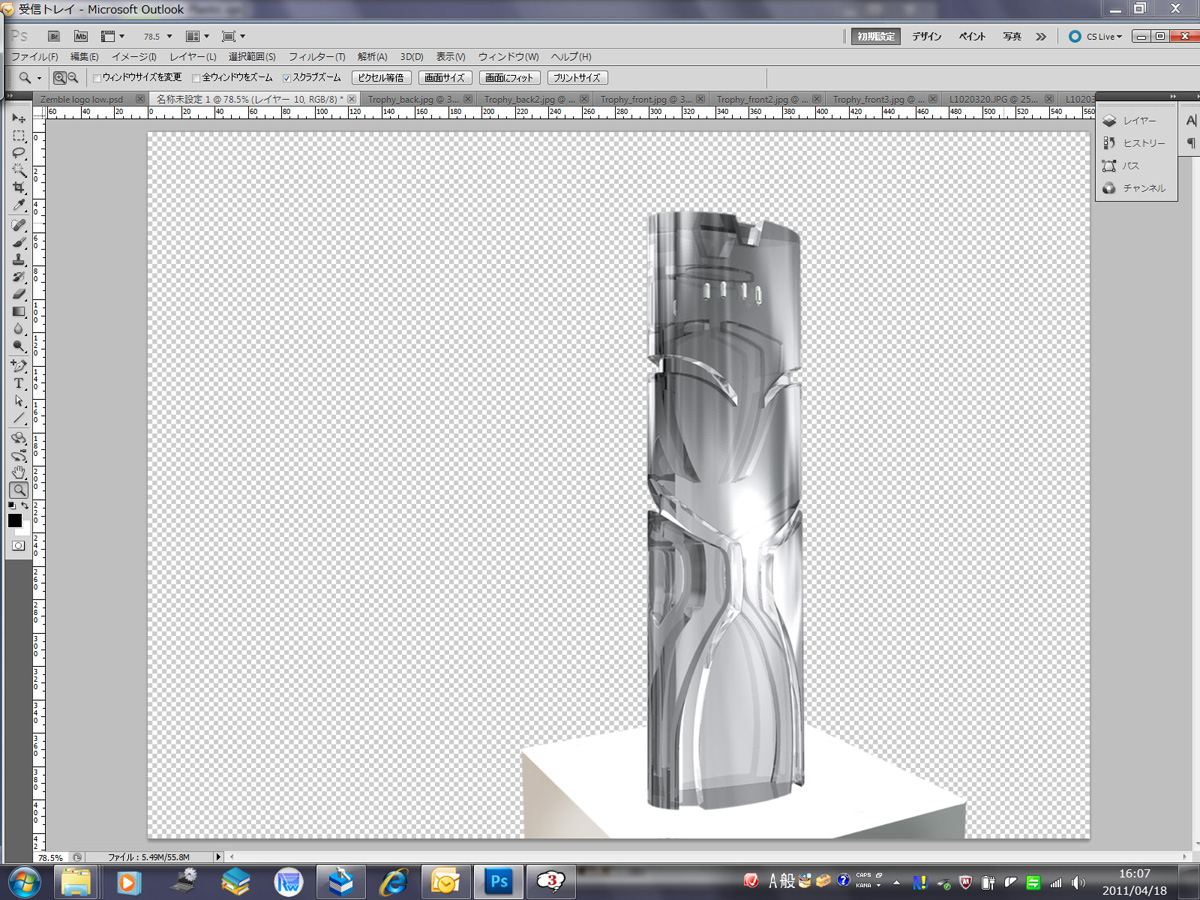

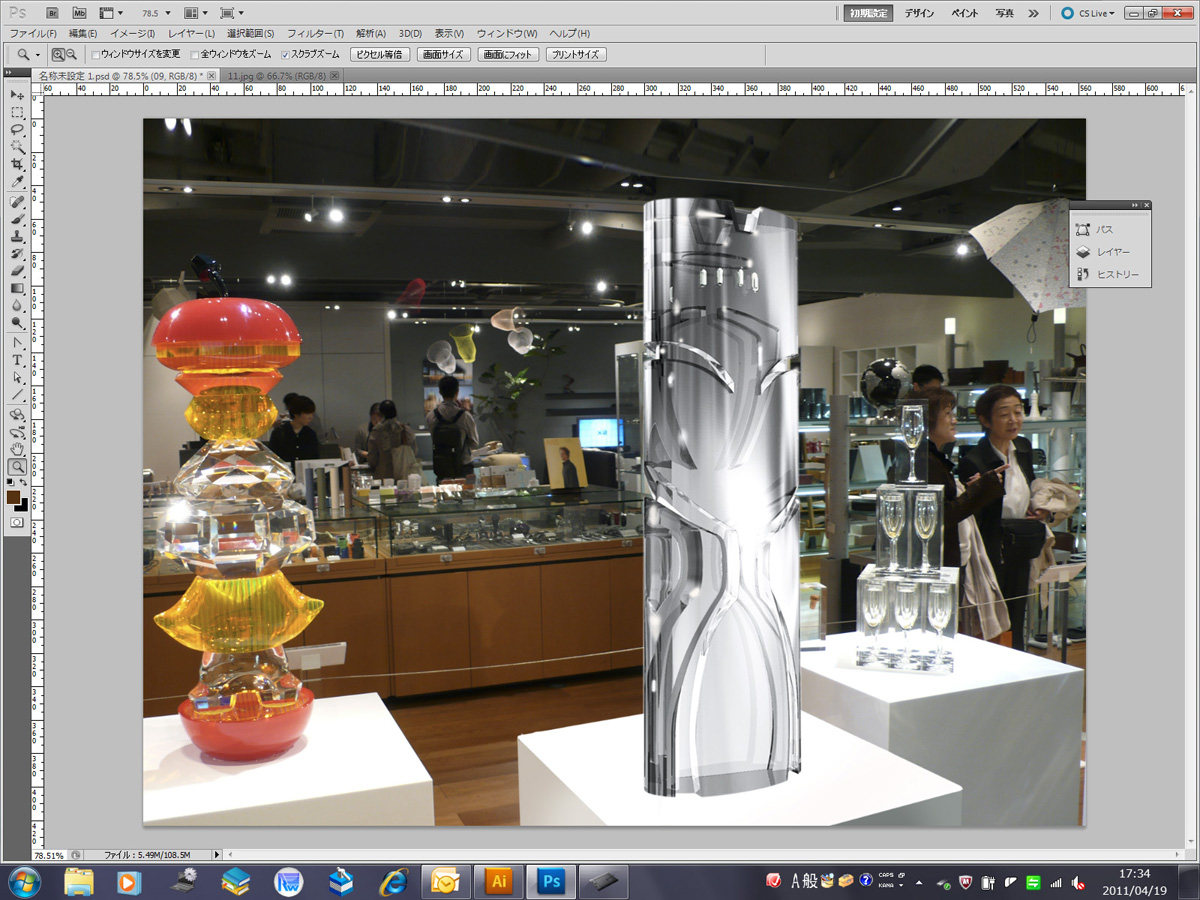

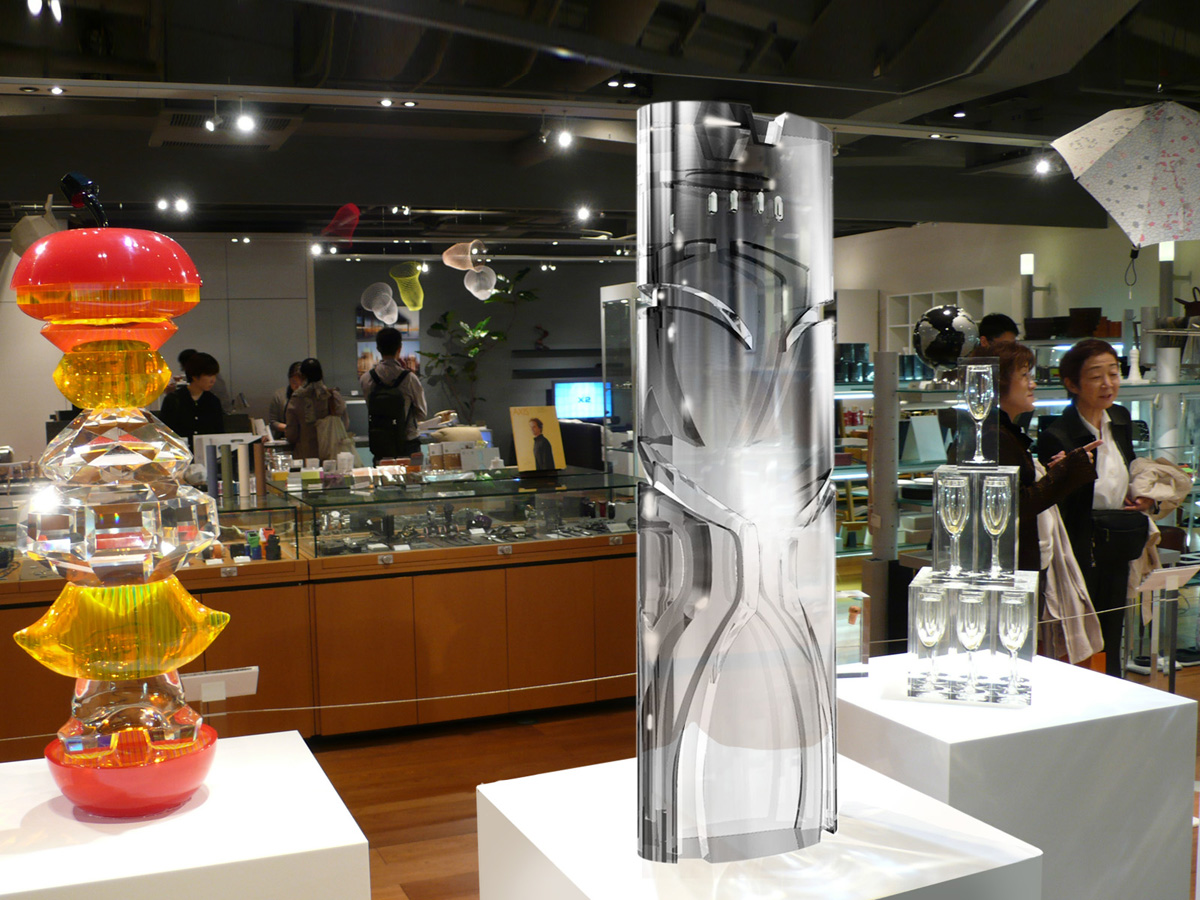

完成した台とトロフィー。台の制作時間は5分程度です（クリックで拡大）		かなり違和感のあるCG合成。さすがにこれでは問題あり（クリックで拡大）		ここまでいけば、とりあえずOK。通常はハードライト、焼き込み（リニア）などを半透明で重ねていきます。最後にハイライトを追加（クリックで拡大）

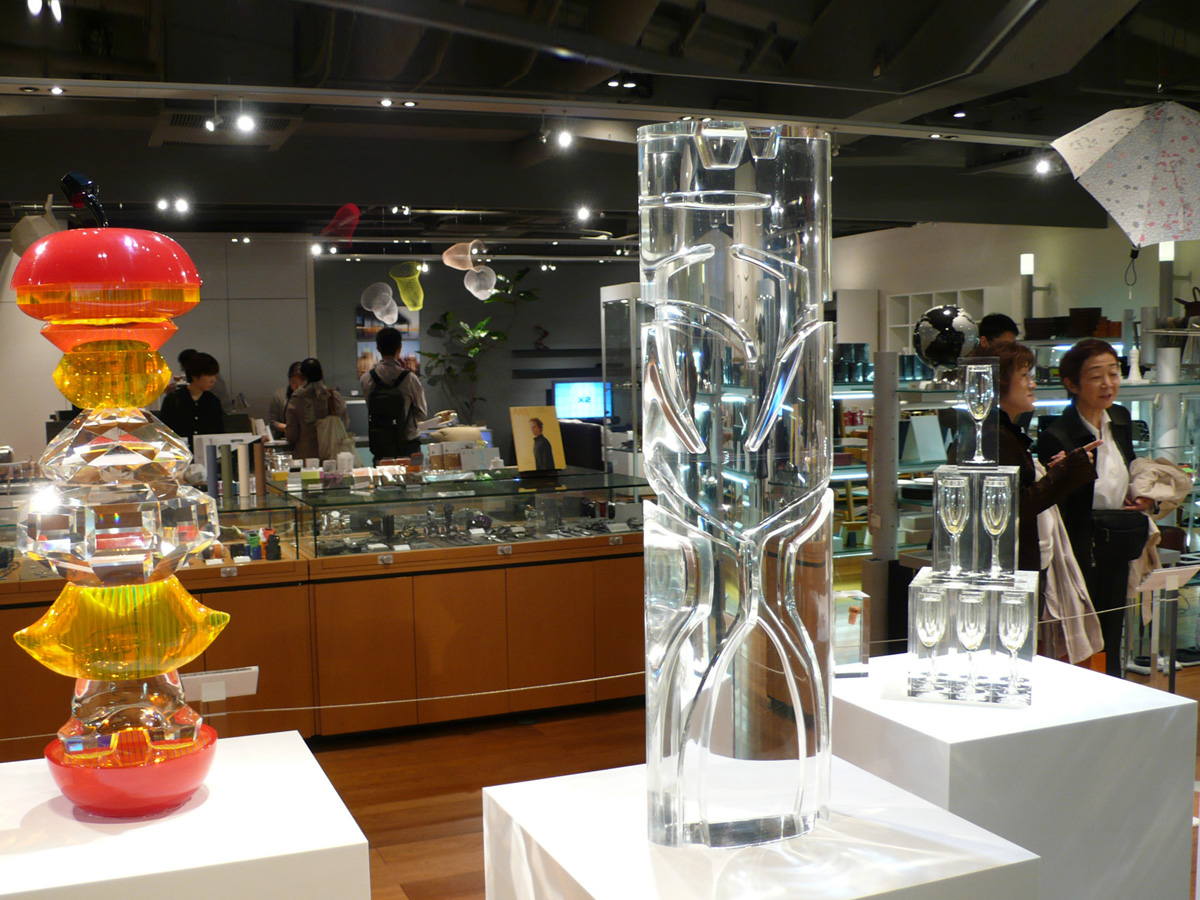

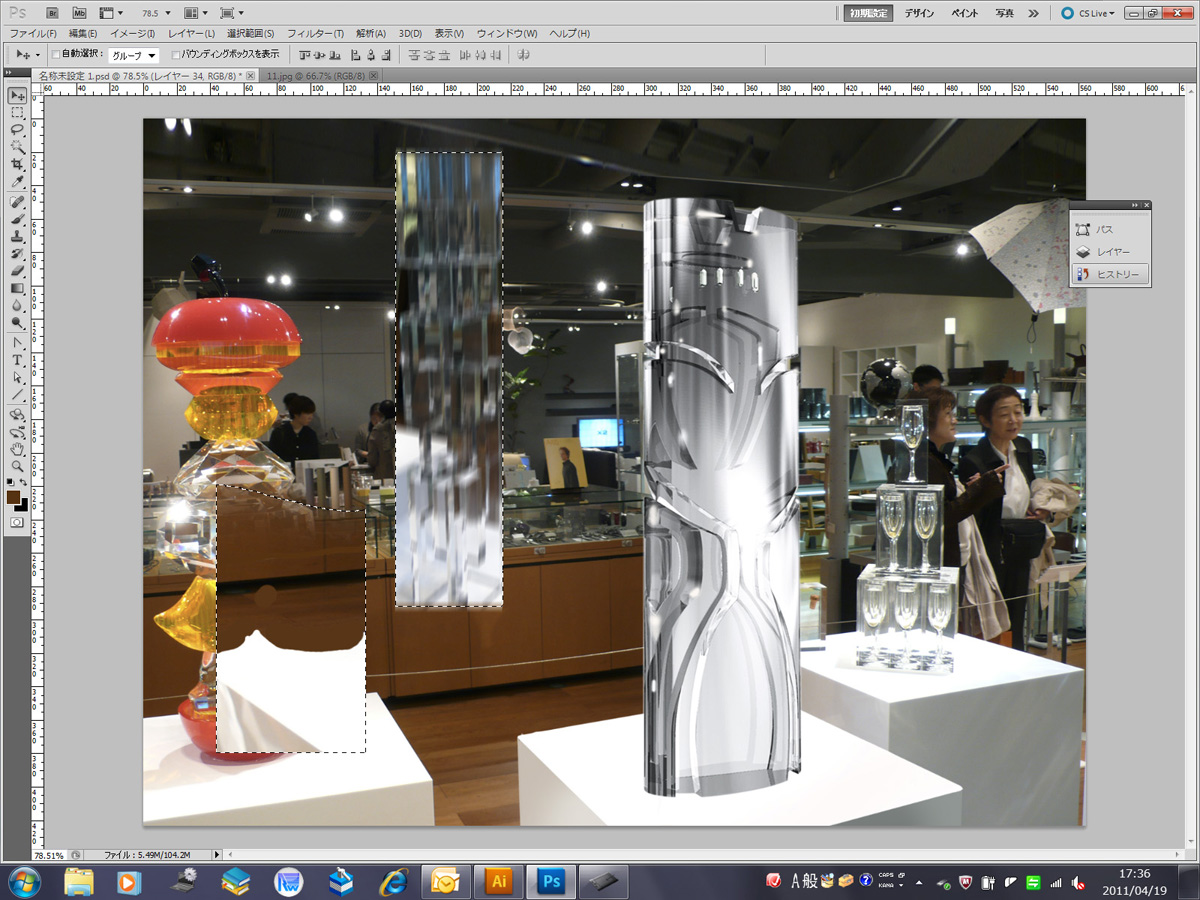

選択範囲内のキラキラした画像をトロフィーの上に貼り込んで馴染ませます。背景の什器と台の映り込みは、アクリルの曲面に合わせて多少手を加えます（クリックで拡大）		トロフィーの上に映り込みを移動して、透明度を調整すれば完成です（クリックで拡大）		背景合成に使った実物のトロフィーの写真。台の上面の影はこの写真のものを合成しています。トロフィー本体の質感、映り込みなどはCGには貼り込まれていません（クリックで拡大）

今回、Cintiq UX21を実践で駆使していくうちに、トラックパッドの使い方を覚えました。裏側にあったんですね。キーボードのショートカットのように操作が早くなりますし、画面を操る感覚が面白いです。

いままで左右両利き用のデザインにはまったく興味がなく、便利だと思ったこともありませんでしたが、このCintiq UX21に関しては、両側にボタンが付いてることに素直に「ありがとう」と思いました。

今回はCintiq UX21で主にPhotoshopを使う工程を紹介しました。なかでもペンでパスを切る際の便利さはマウスでは得られないものでした。さて、最終回の次回は、CADデータのやりとりに、何故か液晶ペンタブレットが威力を発揮するお話です。
