* 3D CADお役立ちTIPS
第4回:投影を使った3D曲線の作成


今回は空間上に滑らかな曲線を作成する方法を紹介していこう。
*
基準やきっかけがない状態で、空間上に曲線を描いていくことは非常に難しいと思う。
そのようなときは、平面上に描いた曲線を2方向から投影して3D曲線を作成する方法を用いると比較的簡単にできるだろう。有機的な形状を作成するときやキャラクターラインを決めるときに有効だと思う。
(クリックで各画像が拡大します)


*
*

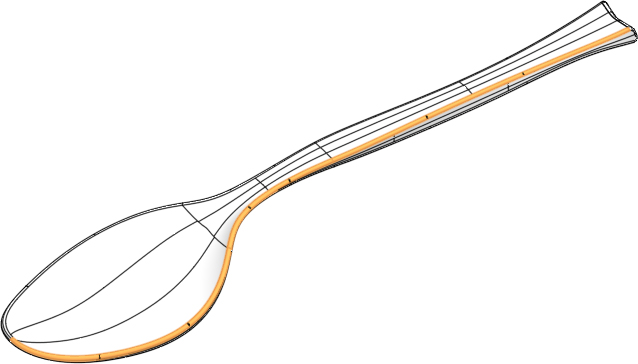

1.エッジ部分のキャラクターラインを作成していく
*
* Photo
*
2.まず正面となる平面上に曲線を作成していく
*
* Photo
*
3.対称形状のため、半分だけ作成すればよいので中心線よりサポート線を作成して正接させる
*
*




4.次に、左側面から見たときの曲線を作成していく
*
*

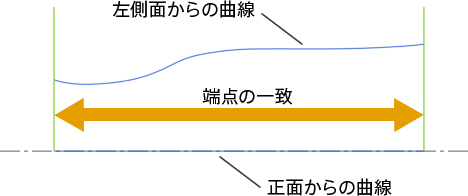

5.その際、2,3で作成した曲線の端点とY方向の距離が一致するようにしないと、短くなったり、意図したものとは違う形状になってしまう
*
*

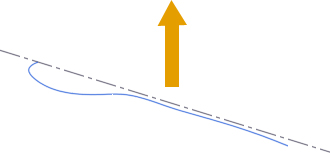

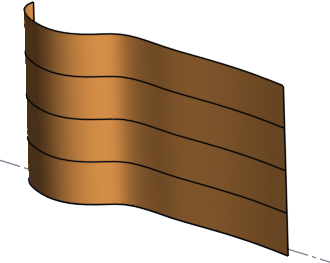

6-1.2平面上に各々曲線ができたので3D曲線の作成に入る。2,3で作成した曲線をZ方向へ曲面を作成する
*
*


6-2.
*
*

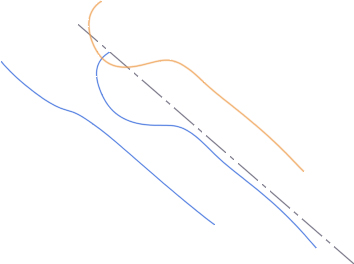

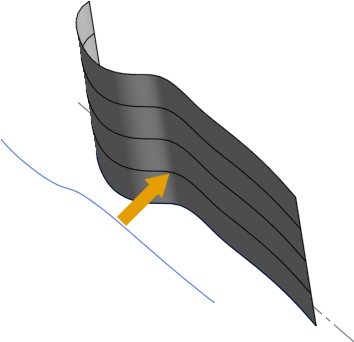

7-1.6でできた曲面に4、5で作成した曲線をX方向へ投影する

*
*
7-2.
*
*

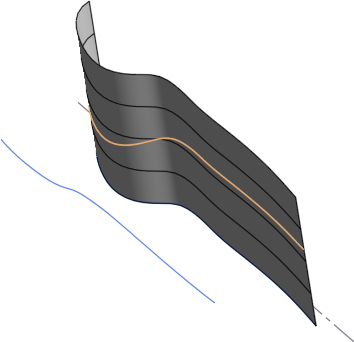

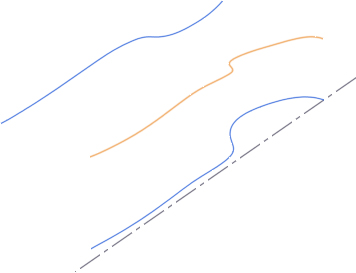

8-1.空間上に3D曲線が作成できた
*
*
8-2.
*
*
8-3.
*
*

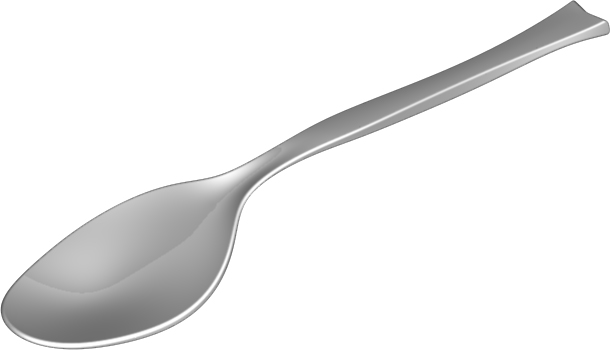

9.単純に2方向から曲線を作成する場合は比較的簡単である。実際は空間上に存在するので、一度作成した後に3方向目や斜めから見た形状をコントロールしていくことも必要になる
*


-
