* 3Dデジタルツールと立体造形
第9回:フィレットを施す
*
●“フィレットを超えた”サーフェス間の処理方法

工業製品ではエッジ部に必ずフィレットが施される。これは、安全上のためやデザイン目的のためなどの理由はあるが、一言にフィレットと言っても、異なる理解をされているかもしれない。

フィレットの実際的なノウハウについては、同じコラム/テクニックで連載されている“3D CADお役立ちTIPS”で詳細に書かれている。ここでは、少し意味的なことも考えておこう。

フィレットは下記のように定義されている。

「フィレット:形状に丸みを付けるフィ−チャー。サーフェスモデル、ソリッモデルを構成している2つの面が交差する部分に対して指定した半径の玉を転がした結果、得られる軌跡で生成された曲面のことで、面同士を滑らかに接続する時に使われる。転がす間に徐々に変化する徐変フィレットもある」

ここで、フィーチャーの定義はどうなっているかというと、

「フィ−チャー:形状定義のための操作手順、意味を持つ形状のまとまりをフィーチャー(Feature)という」
(ともに「3次元のモノ作り 徹底解説CAD・CG '06-'07年度版」(日経BP社)より抜粋)

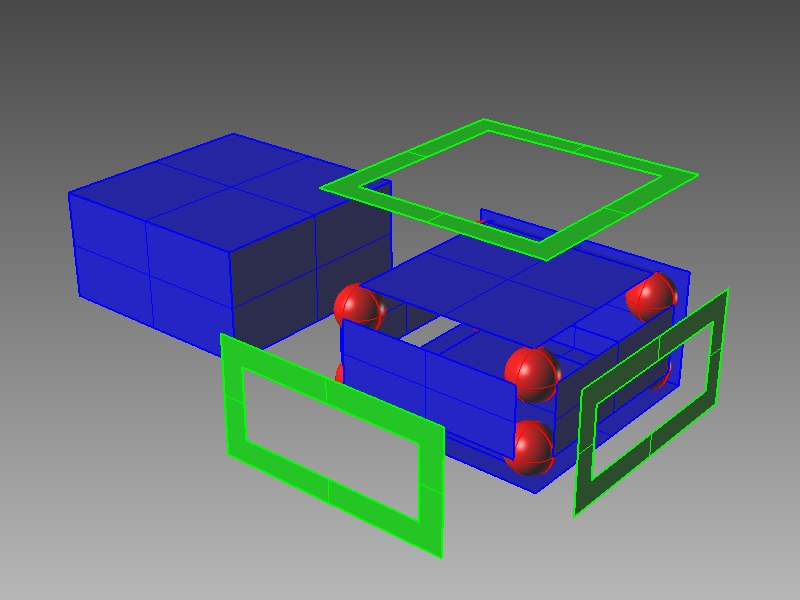

この定義でフィレットを考えると、例えば、ある筐体(直方体)にフィレットを施すということは、Fig-63のようにイメージできる。

この例は、すべてのエッジにR=1のフィレットを作成したものだが、まず、R=1の球がすべての面に接するように転がすと球と接する面はエッジから距離1のところで接し、この箇所で面を切断する。

この筐体は直方体なので、各コーナーに、1/8の球を配置し、各コーナー間を1/4円弧を直線的に押し出したサーフェスが作成されることになる。

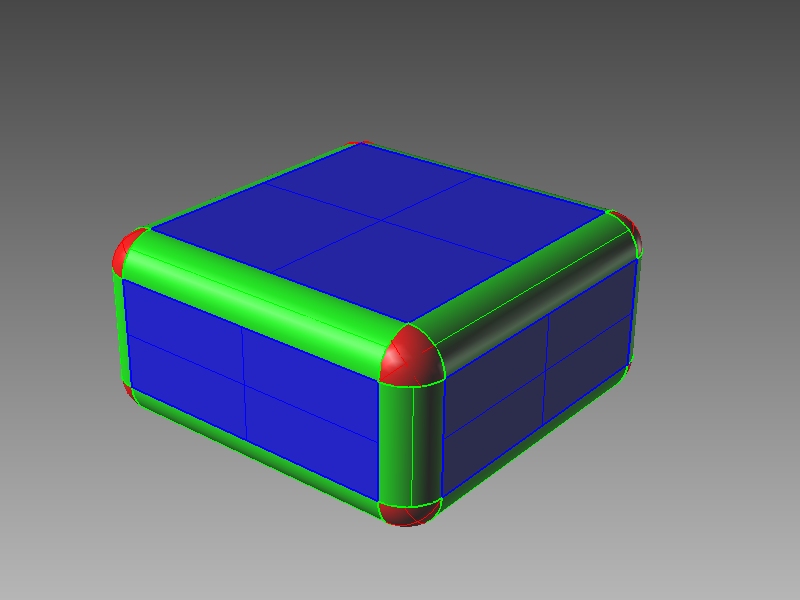

もしこのフィレットがフィーチャーとして定義されていれば、後でフィレットのR値は変更可能になる(Fig-64)。

定義通りに理解すれば、これがフィレットの概念といえる。

この概念で作成されたフィレットは、直線と円弧の接続になるので、接線連続しか保障できない。

このあたりは、第7回の複合カーブのコントロールの回で解説してあるので、これをサーフェスに拡大して考えればまったく同じことがあてはまる。

近年は、フィレットといっても厳密に球を転がした軌跡だけではなく、3次以上の次数のサーフェスで作成するブレンドサーフェスを、曲率連続フィレットと呼ぶこともあるようだ。

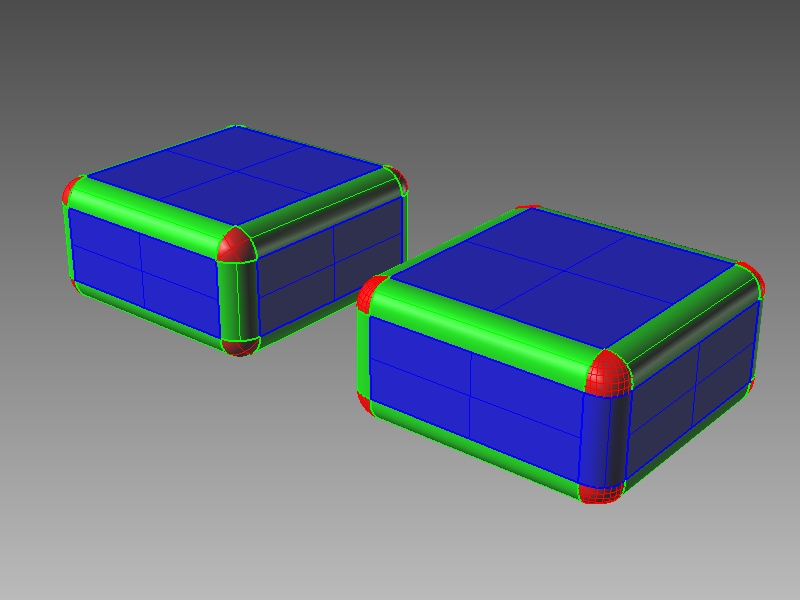

先ほどの筐体に同様に曲率連続になるブレンドを施した例が、Fig-65の右の形状である。

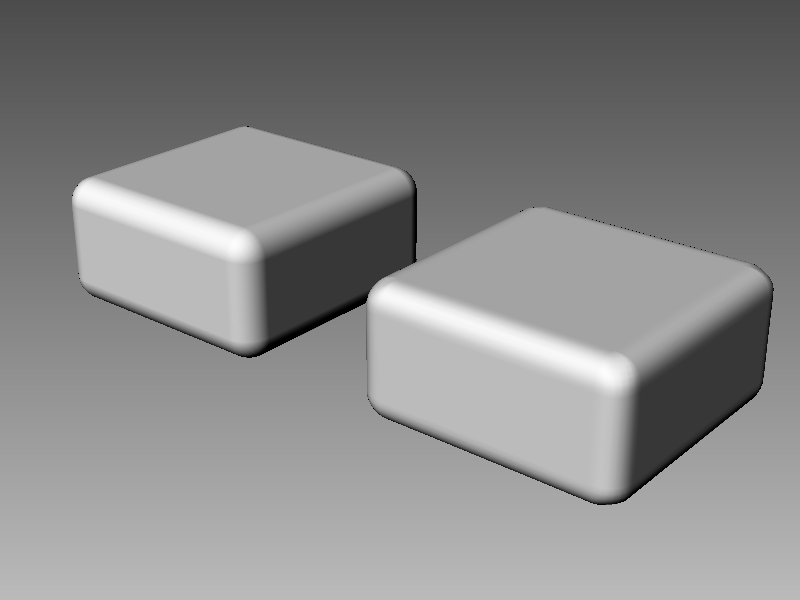

単なる円弧で接線連続で作成したフィレットと、曲率連続で作成したブレンドサーフェスではあきらかに滑らかさが異なることが分かる(Fig-66)。

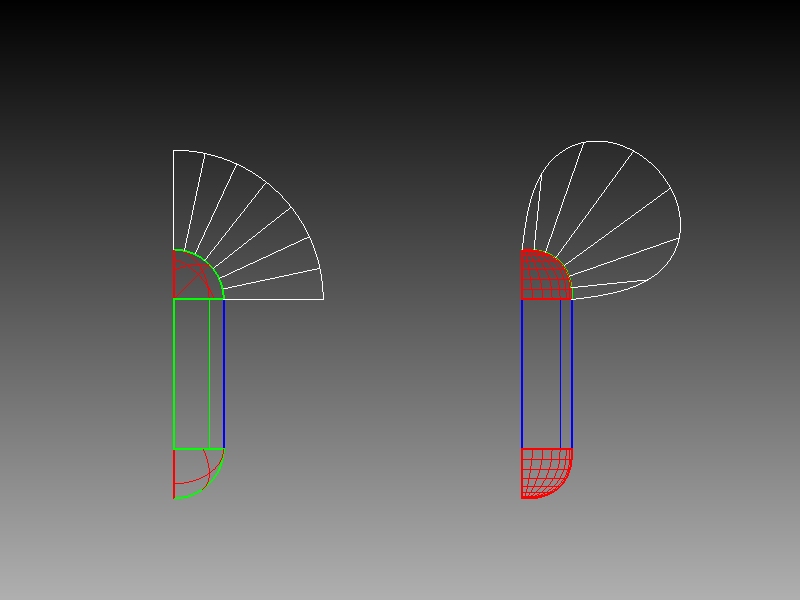

このフィレット部分の曲率を表示してみればその違いは容易に理解できる(Fig-67)。

現実的に、このような簡単な形状であれば、フィレットであれ徐辺フィレットであれ、簡単に施すことができるが、前回のボトルキャップに単にフィレットを施すといっても簡単に作成できるわけではない。

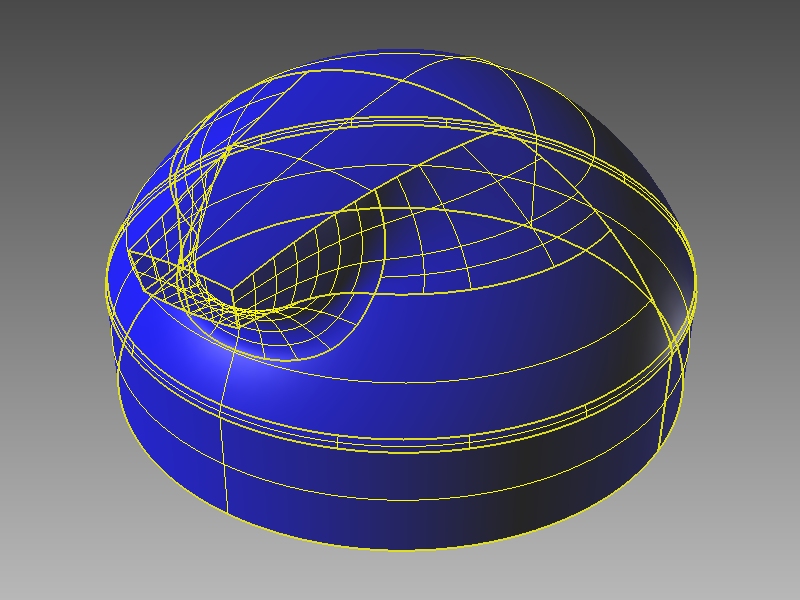

Fig-68のモデルのキャップのエッジ部分に、単純にフィレットを挿入しようとした場合、ソリッドモデラーの場合には、単に作成できなかったり“指定されたR値ではフィレット作成ができない”というメッセージが出るケースが多いはずだ。

またサーフェスモデラーでも、作成できなかったり、意図しないフィレットが作成されてしまったりする。

ソリッドモデラーにしろ、サーフェスモデラーにしろ、接線連続・曲率連続を問わず、フィレットの演算をしてその解が出せなければ、基本的にフィレットを作成することはできない。

別の言い方をすれば、高度な意匠的形状を持ったサーフェス間には、3次元形状においてフィレットの計算解が出ることはまれである。

また、計算解が出たとしても、それが意図した形になる保障はない。

3次元モデラーのフィレット演算には以上のような制約があるために、逆に作成できるフィレットになるような基本形状を作成しなければならないという、“ツール”に合わせて“デザイン”は妥協した例も多々あるようだ。

しかし、デザイン価値がますます重要になってきた最近の工業製品では、そのようなことは言っていられなくなっているはずだ。

このモデルの場合にはサーフェスモデラー(Rhinoceros)を使用して、サーフェス間をうまくトリムすることによって解決している。

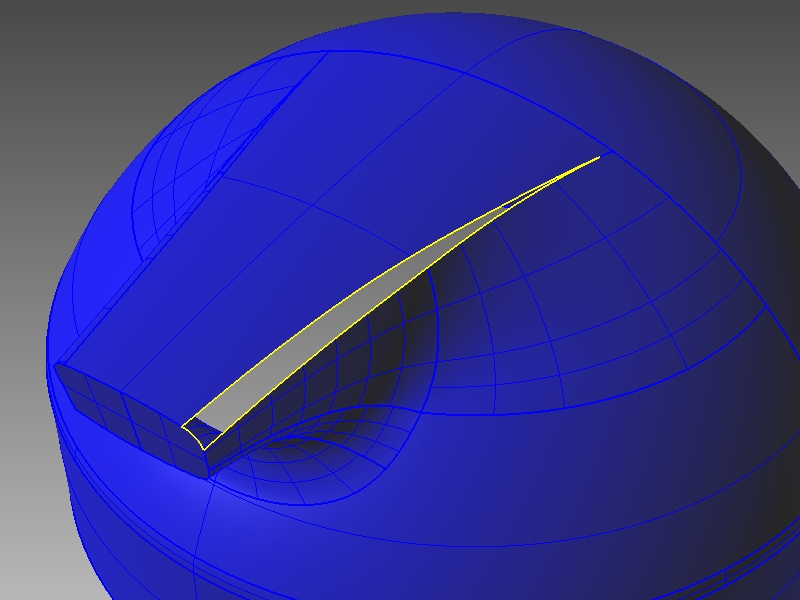

キャップ上面部は、一方の終端部は、半球のエッジに接しているため、3辺になるようなトリムを行っている(Fig-69)。

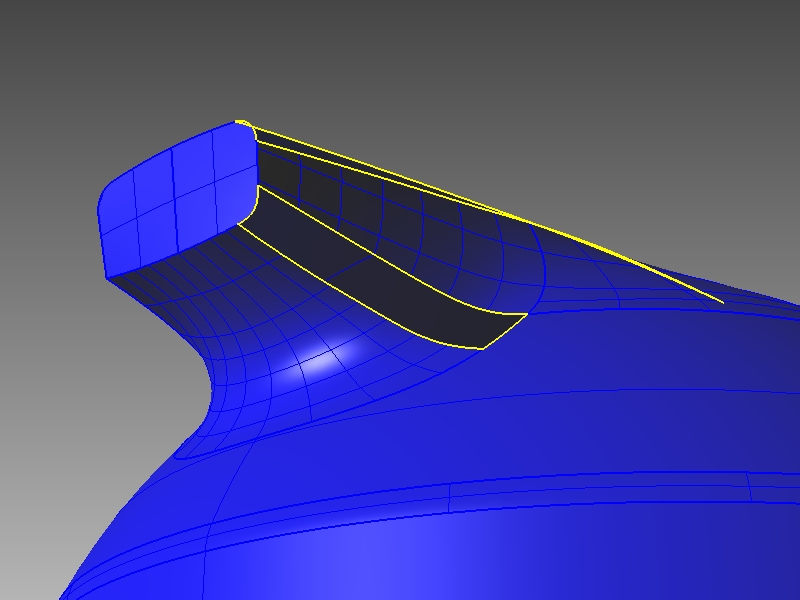

また下面部分は、4辺になるようにサーフェス間にトリムを行っている(Fig-70)。

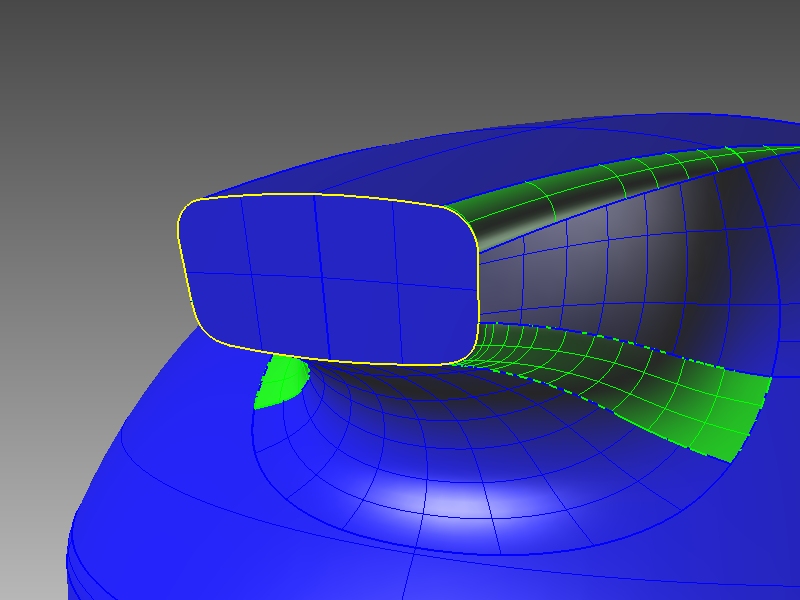

トリムしたサーフェス間に接線連続あるいは、曲率連続を保つような新たなサーフェスを作成する(Fig-71)。

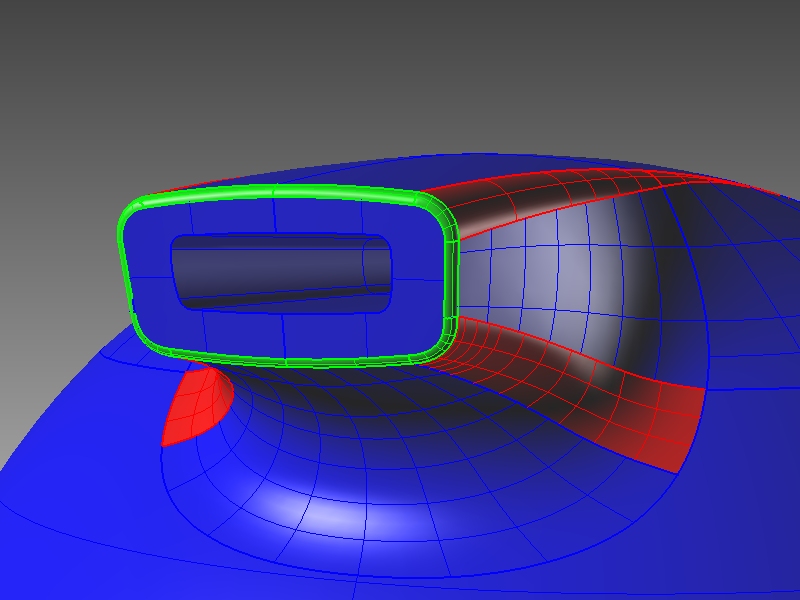

最後に、ノズルの先端は、いわゆる単純なフィレットを施せばよい(Fig-72)。

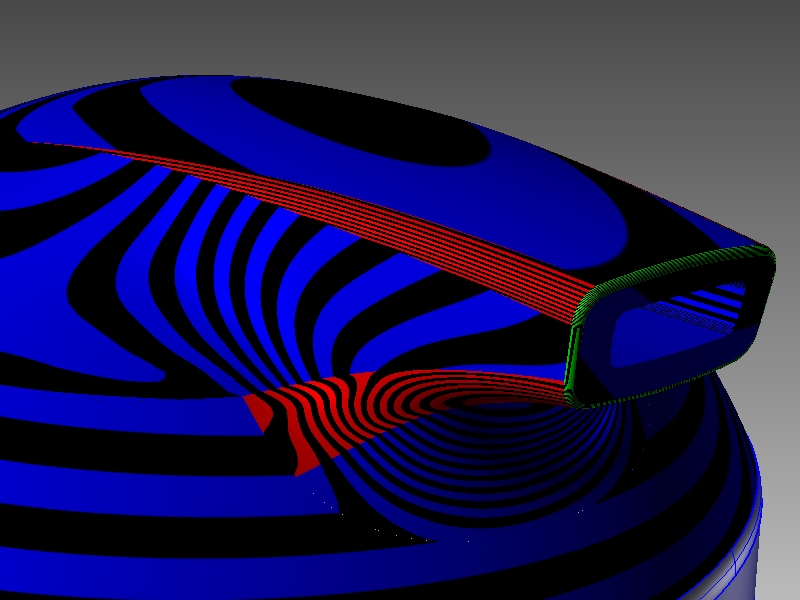

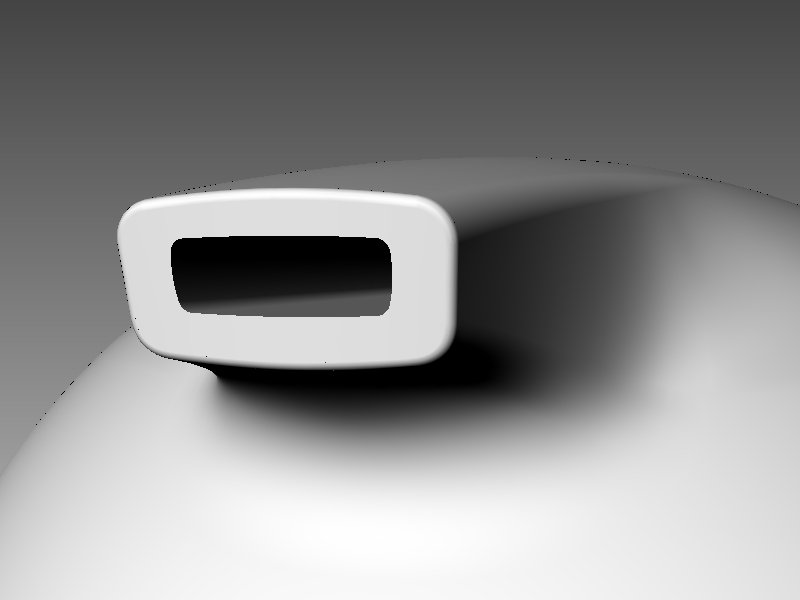

うまく処理ができれば、レンダリングしてもゼブラマッピング等でサーフェスの評価を行っても、美しいサーフェス間の処理が出来上がるはずである(Fig-73、Fig-74)。

以上、フィレットについての概念的な説明と“フィレットを超えた”サーフェス間の処理方法について説明した。


*

*
*


-
