* 3D CADお役立ちTIPS
第10回:不正面の修正


今回は元データに不正面が含まれている場合の対処方法を紹介していこう。
*
元となるデータを使って(オフセット面も含む)修正や追加のモデリングをする場合、不正面が存在していることがある。元面の境界以内であれば気づかない(問題が起きない)ことが多いが、アントリムやUV方向へ延長したときに曲面が歪んでいたり延長できなかったりすることがある。
発見した場合、その時点で問題がなくとも後々の修正や変形に対応できなくなることがあるので、新しく曲面を作成したほうが良い。
*
*

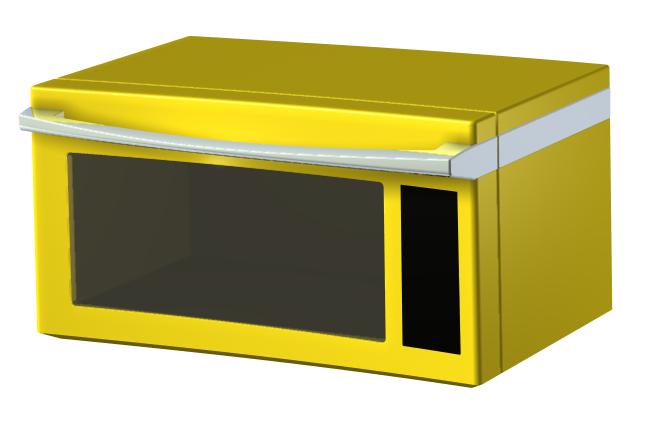

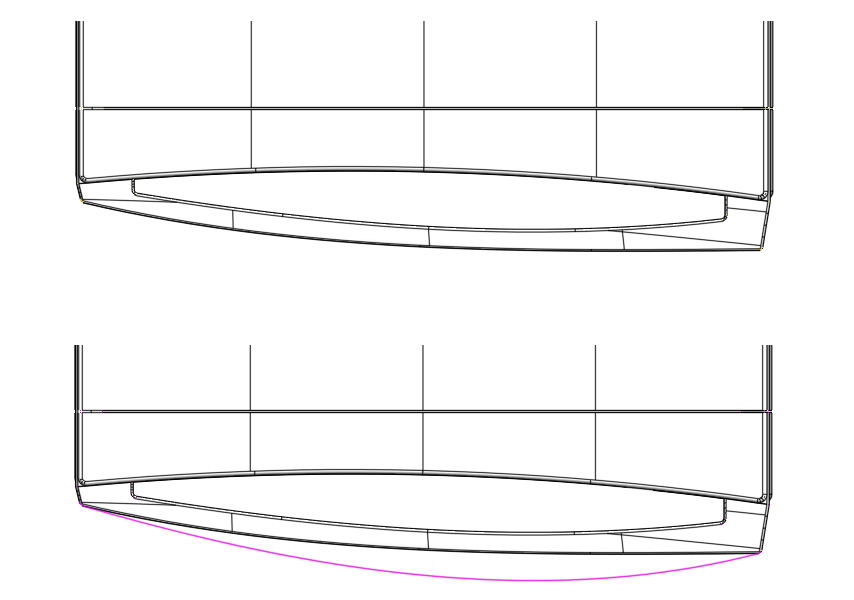

1.図のようなラインへ修正していく(クリックで拡大)
*
* Photo
*

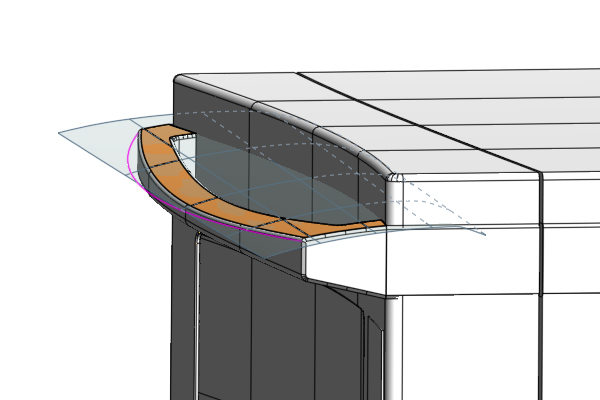

2-1.延長する方向なので、まず曲面をアントリムする。この段階で歪みは出ていないが、修正したいラインまで届いていない(クリックで拡大)
*
* Photo
*
2-2.(クリックで拡大)
*
*

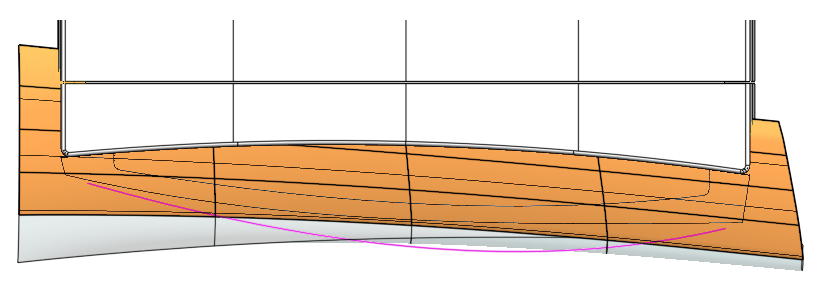

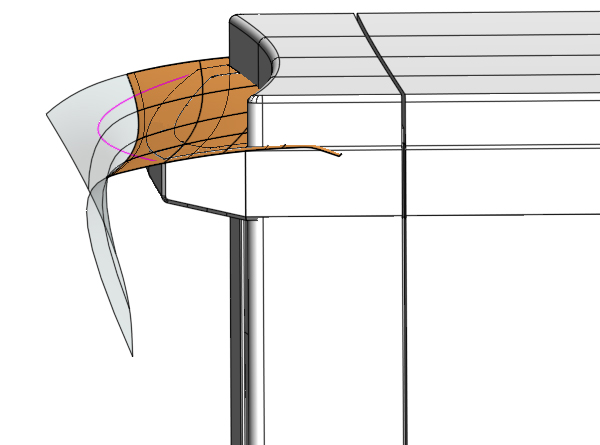

3-1.ラインを超えるように曲面を延長する。しかし途中で歪んでしまい、意図した形状にならない
(クリックで拡大)

*
*
3-2.(クリックで拡大)
*
*

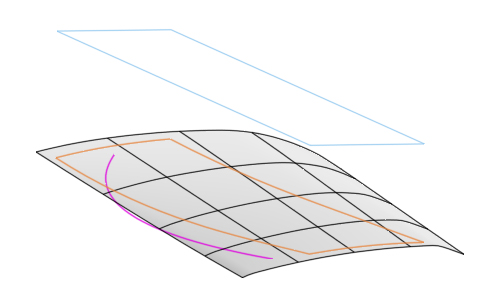

4-1.きれいな曲面に直すため、2のアントリムした状態まで戻してから、上面より長方形の線を投影する(クリックで拡大)
*
*
4-2.(クリックで拡大)
*
*

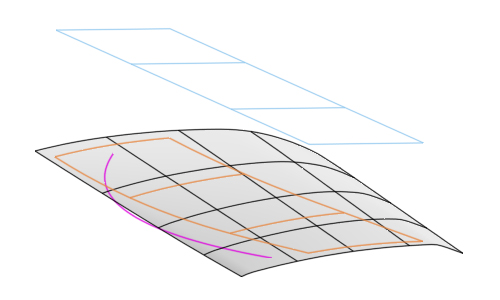

5.途中に微妙な変化のある曲面の場合は、間に数本の線を投影しておく.。※長方形の範囲は歪みが大きく出た箇所をなるべく避けて作成する(クリックで拡大)
*
*

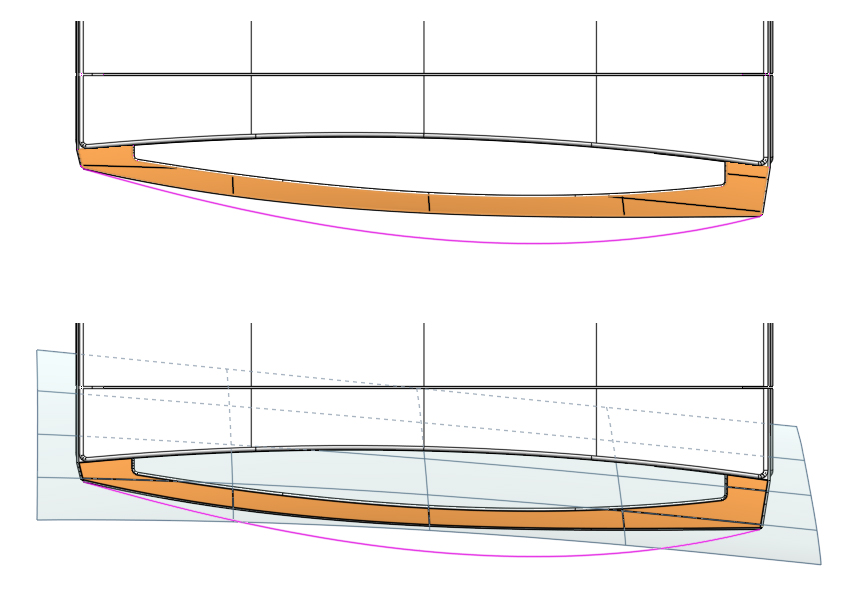

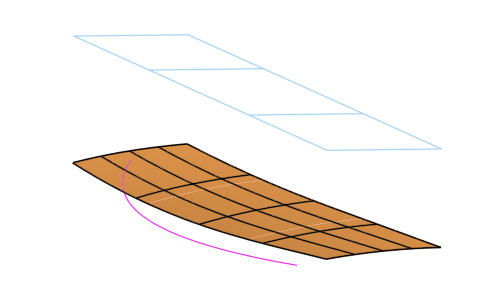

6.ロフト面を作成する(クリックで拡大)
*
*

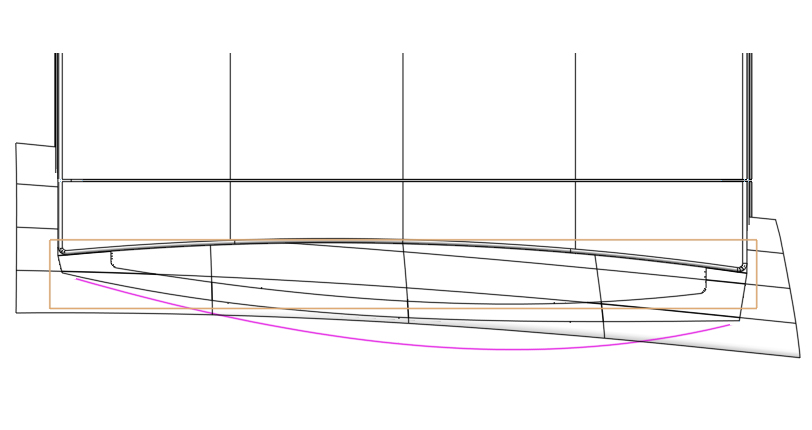

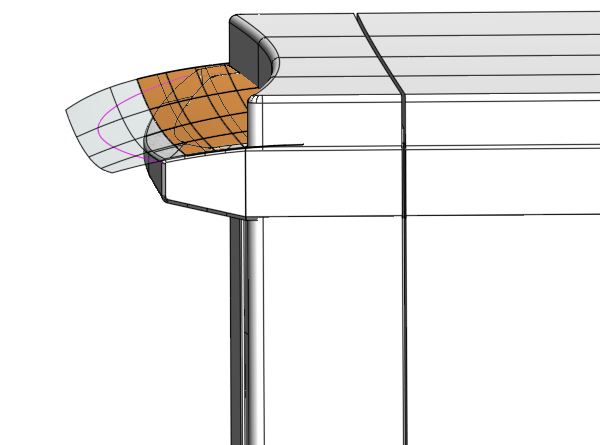

7.ラインを超えるように曲面を延長する(クリックで拡大)
*
*
8.形状によってはこの方法で直らない場合があるので、投影線に近似した曲線を作成する。その際、なるべく曲率変化の滑らかな曲線を作成すると歪みが抑えられる(クリックで拡大)
*

*
*
*


-
