魅惑のレンダリングワールド
Tool [2] nStyler


「魅惑のレンダリングワールド」では、毎回さまざまなレンダラーを用いて、そのクオリティや機能、操作性を探っていく。
より良いプレゼンテーションを行うために、さまざまなレンダラーに注目していこう。
今回はエヌテクノロジー「nStyler2.1」のレビューの後編をお届けする。


手島 彰
1967年生まれ。1989年筑波大学生産デザイン専攻卒。
スバルにて初代インプレッサのエクステリアデザインを手がけ、プラスにて商品企画・デザインなど製品開発全般に携わる。
Rhinocerosを用いて開発したMINILITE wheelで2005年のグッドデザイン賞受賞。2007年テシマデザインスタジオ設立。
http://www.teshima-design.com

*

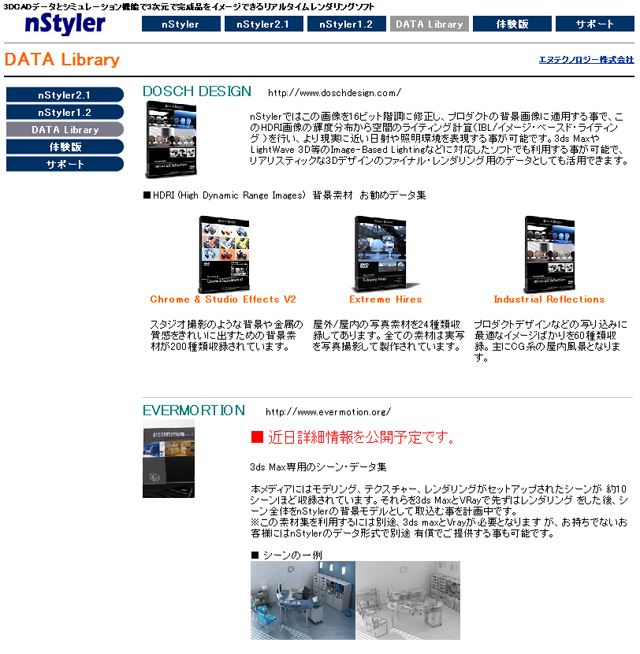

fig-1:HDRI画像データ集の例。「DOSCH DESIGN」の背景素材データ集(クリックで拡大)
*
*

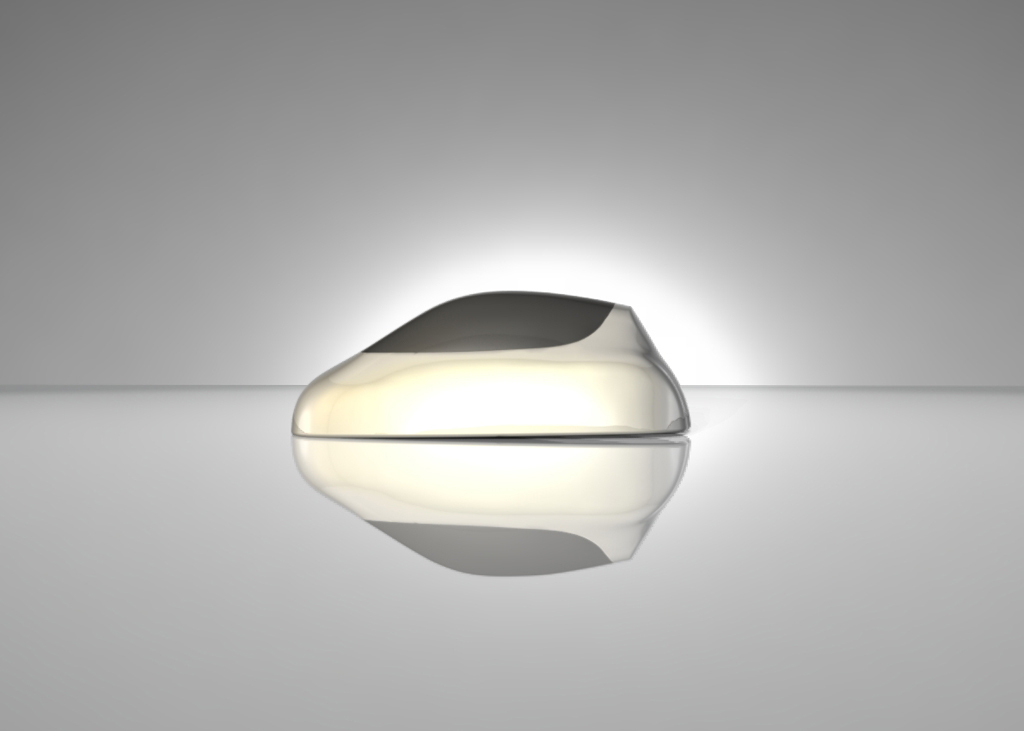

fig-2:シルエットモデルのHDRレンダリング例(背景は白ホリのスタジオのイメージ)(クリックで拡大)
*
*

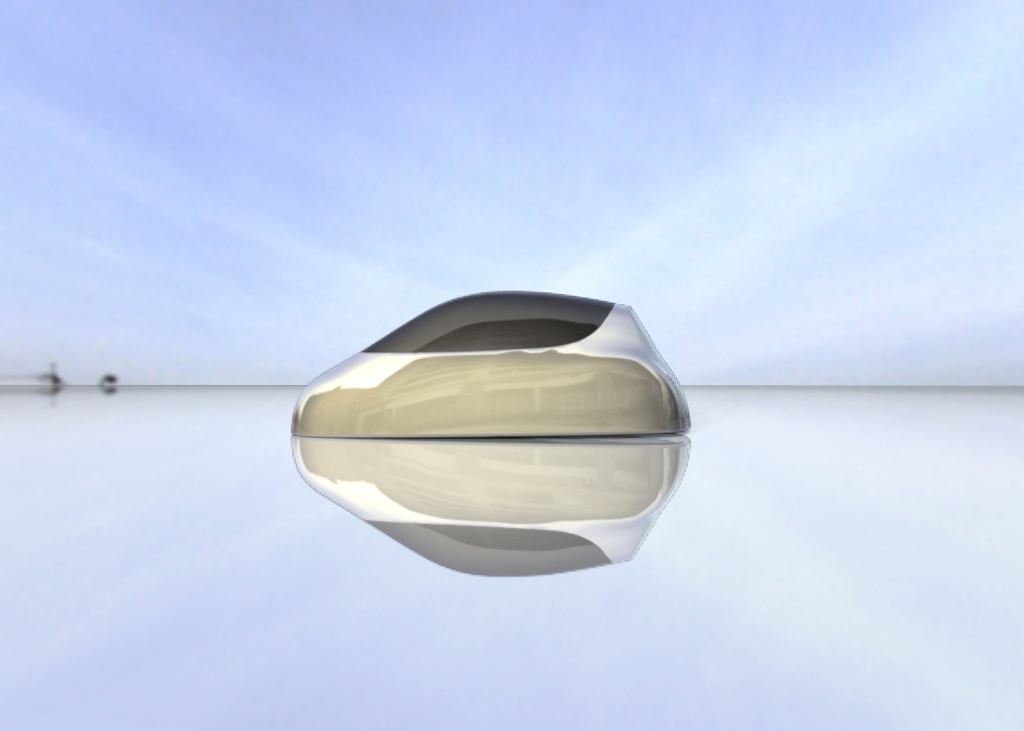

fig-3:シルエットモデルのHDRレンダリング例 (クリックで拡大)
*
*

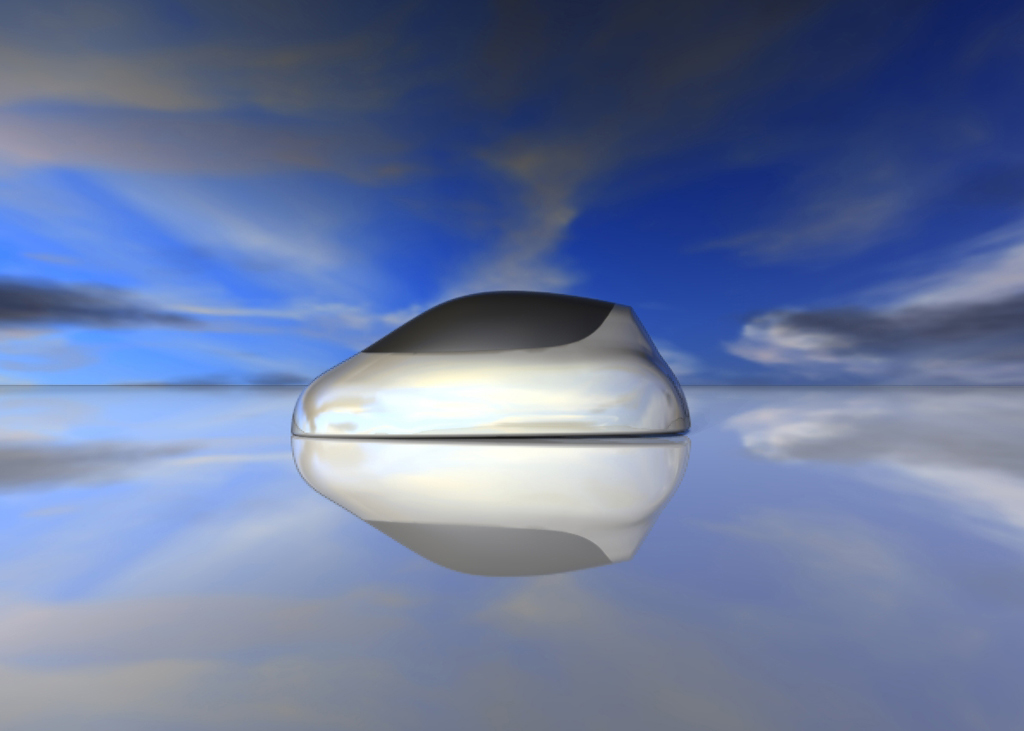

fig-4:シルエットモデルのHDRレンダリング例(背景はドラマチックな空のイメージ)(クリックで拡大)
*
*

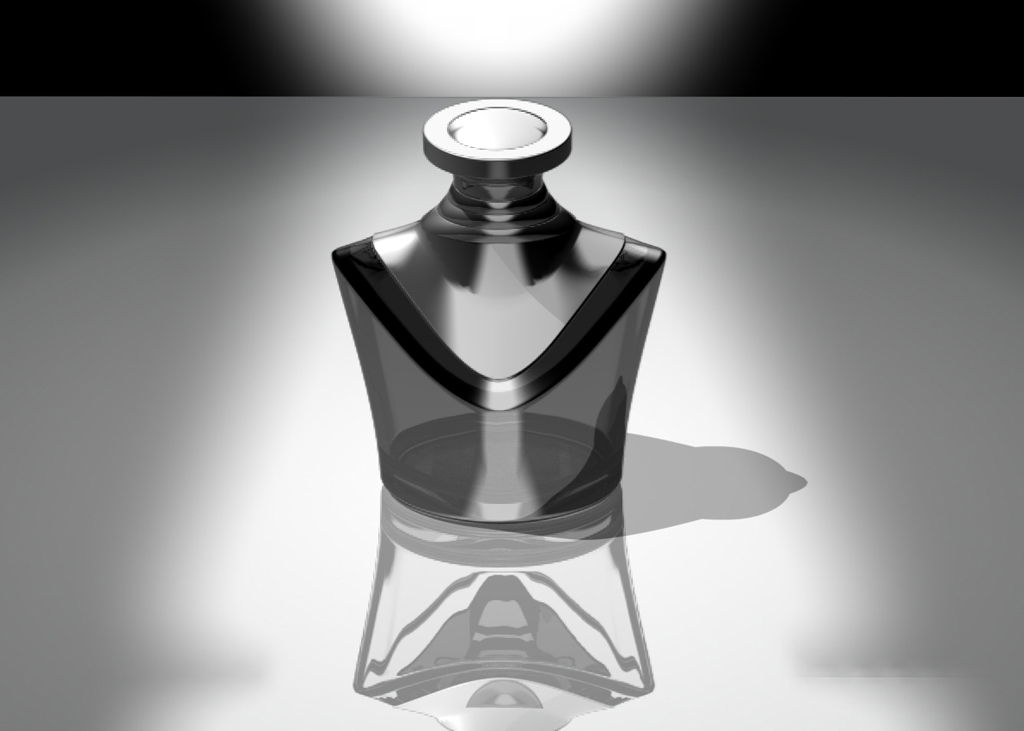

fig-5:男性用化粧品ボトルのHDRレンダリング例(背景は白ホリのスタジオのイメージ)(クリックで拡大)
*
*

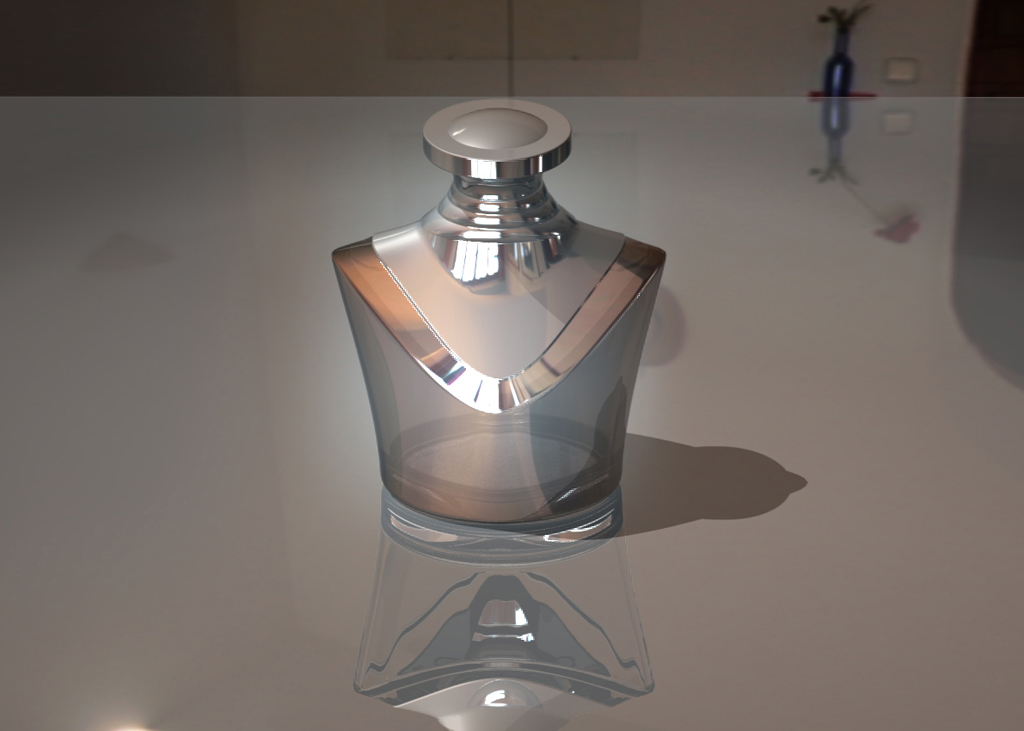

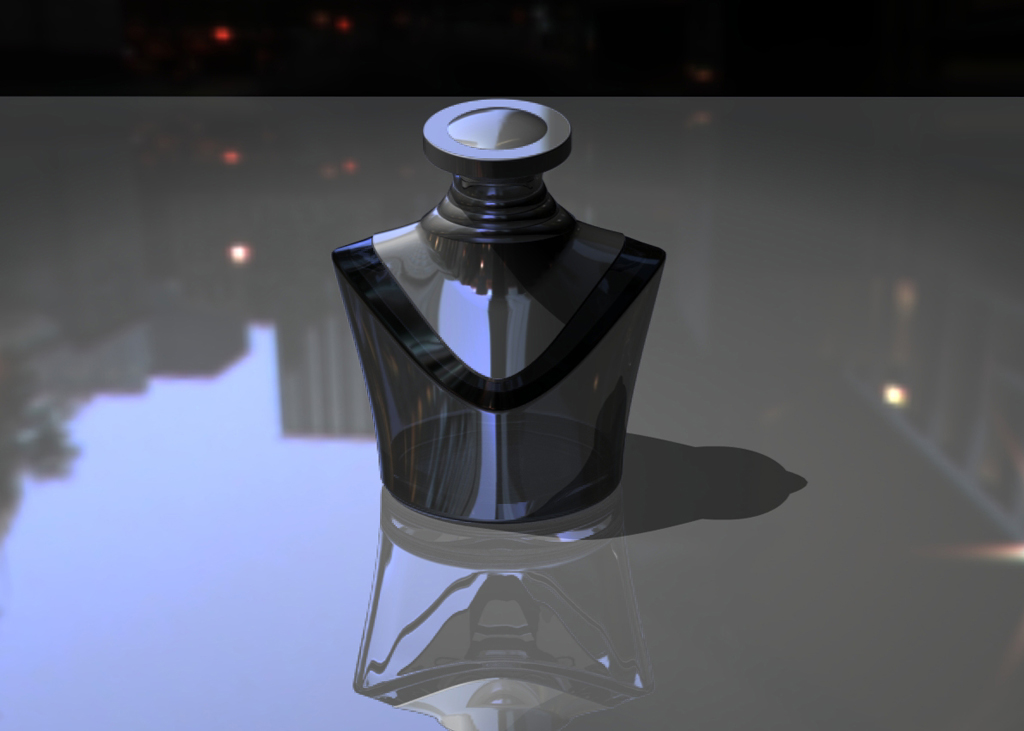

fig-6:男性用化粧品ボトルのHDRレンダリング例(背景は明るいリビングのイメージ)(クリックで拡大)
*
*
fig-7:男性用化粧品ボトルのHDRレンダリング例(背景は都会の夜景のイメージ)(
クリックで拡大)
*
*

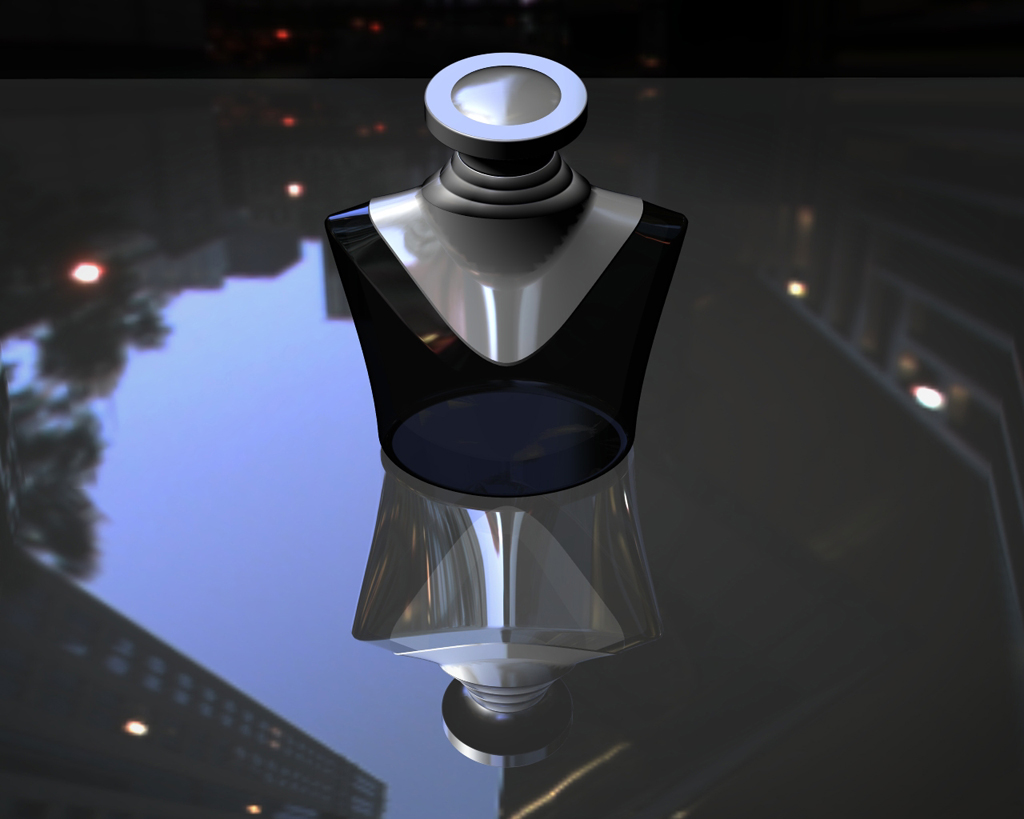

fig-8:「標準レンダラ」のレンダリング画像。「HDR・IBL」のブルーム効果は使えないためリアルさに欠ける(クリックで拡大)
*
*

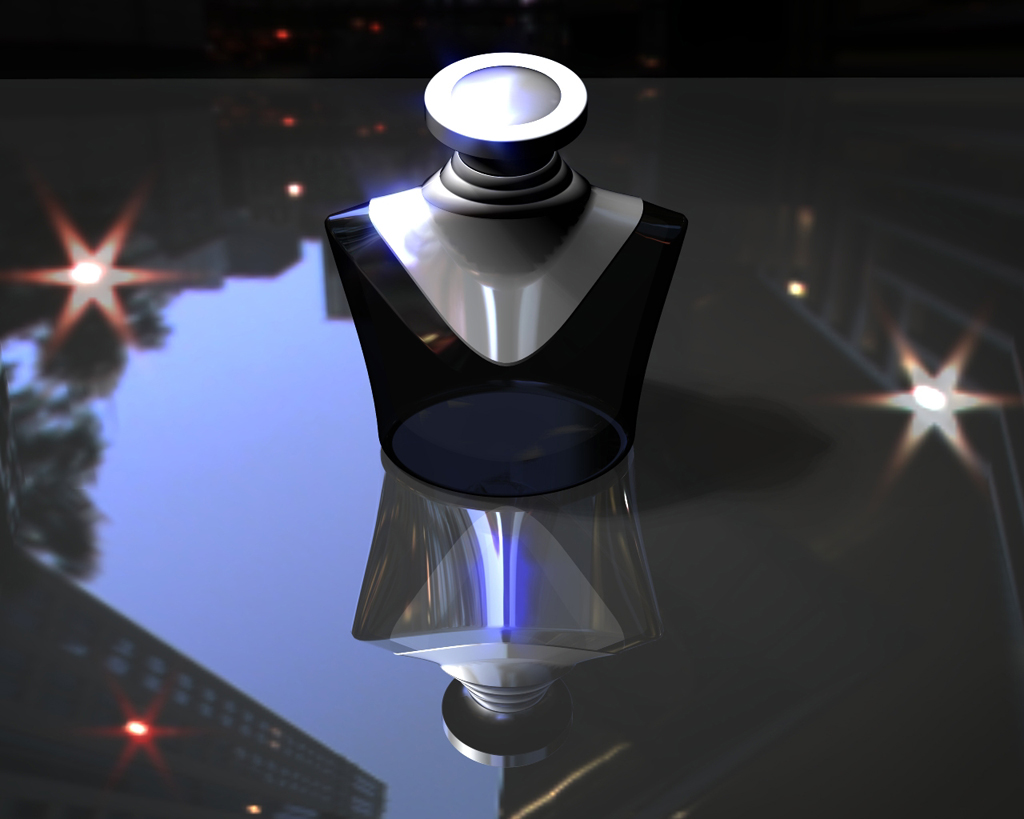

fig-9:「高機能レンダラ」のレンダリング画像。「HDR・IBL」のブルーム効果は使え、反斜の床面にもスター効果が適応される(クリックで拡大)
*
*

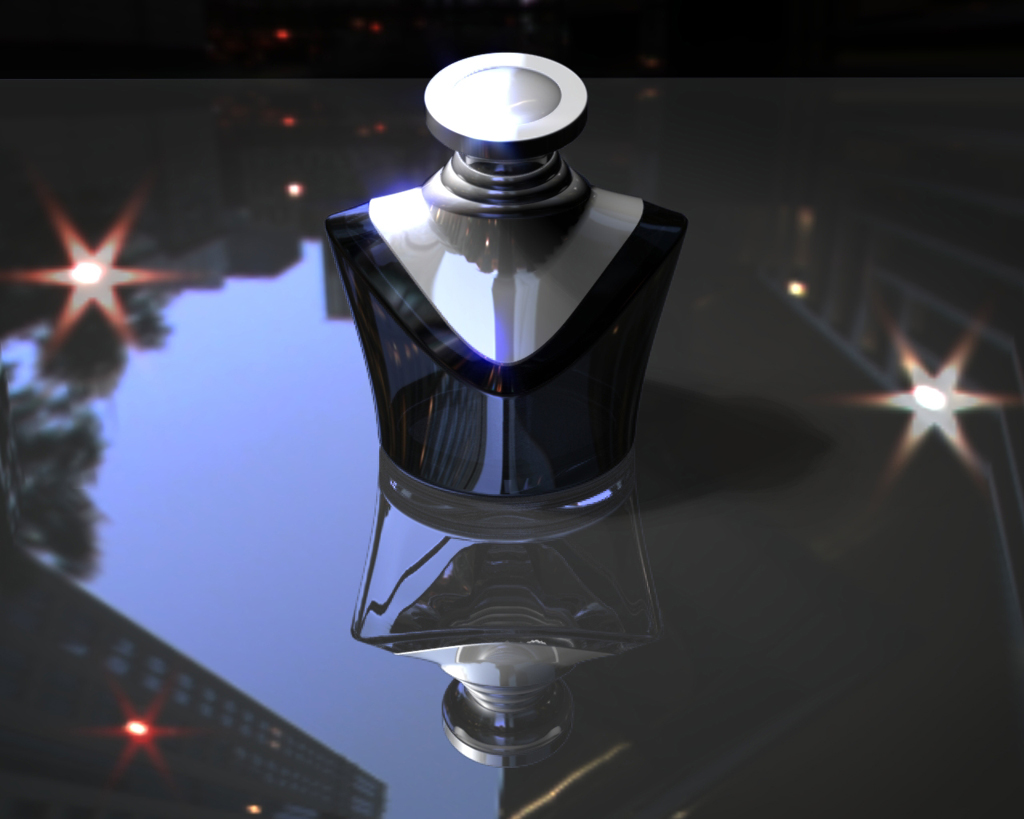

fig-10:「レイトレーシング」のレンダリング画像。「HDR・IBL」のブルーム効果が使え、反斜の床面にもスター効果が適応される。鏡面の光沢感、ガラスの透明感もリアルタイムに表現できる(クリックで拡大)
*
*

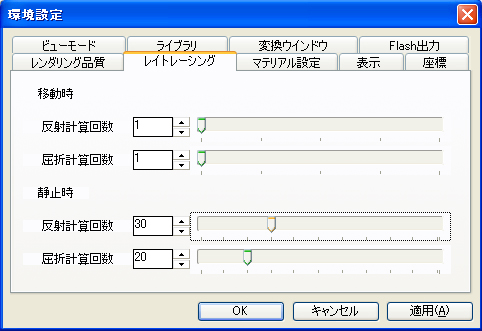

fig-11:「環境設定」の「レイトレーシング」設定タグ。静止時の「反射計算回数」「屈折計算回数」が設定でき、反射物や透明物の奥行き感でリアルさを表現できる(クリックで拡大)
*
*

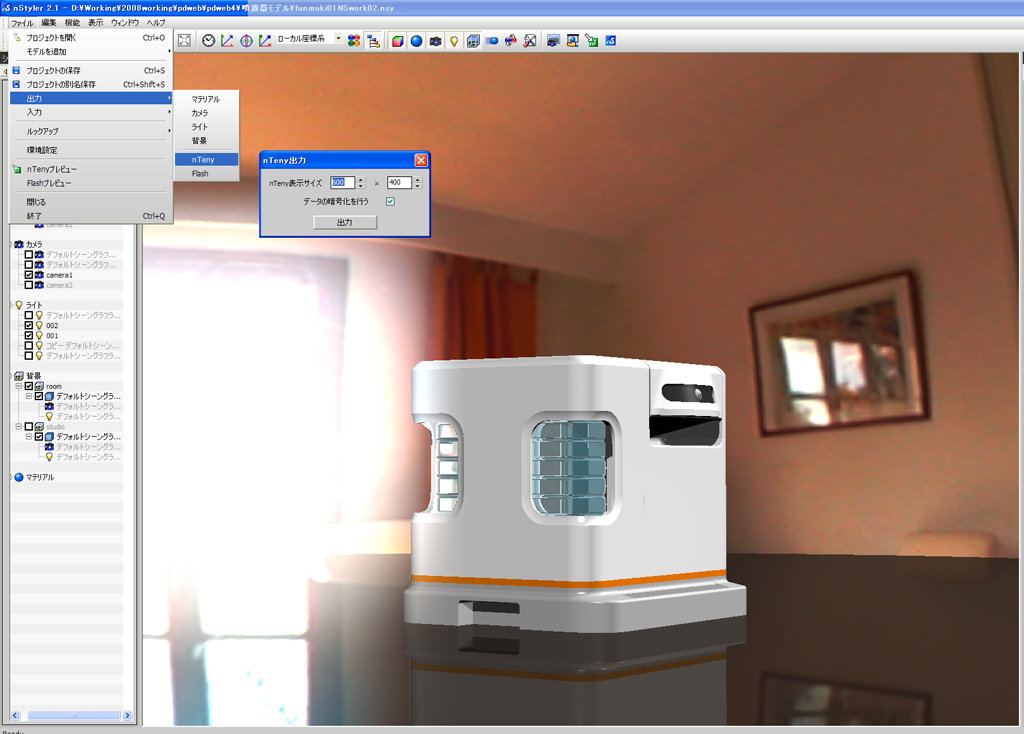

fig-12:「nTeny」への出力画面。Web3Dは、nTenyとFlashへの出力に対応している(クリックで拡大)
*

*

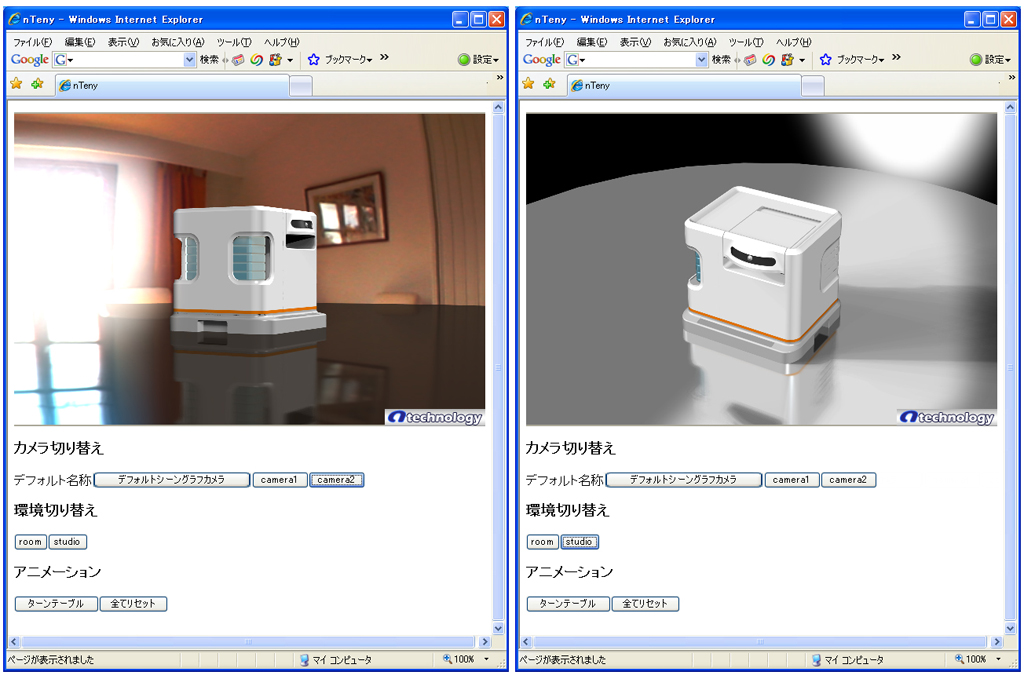

fig-13:「nTeny」のプラグインを入れると、ブラウザ上でnStylerのように、カメラや環境の切替ができる(クリックで拡大)
*
*
 第4回:nStyler2.1をより使い込む

●リアルタイムレイトレーシングとHDRI

前回nStyler2.1のマイナーバージョンアップの新機能を紹介した中で、新機能「リアルタイムレイトレーシング(RTRT)」のポテンシャルに大きな可能性を感じた。また、日頃使用しているレンダラーでは馴染みの少ないHDRIにも、その効果に興味を覚えた。今回はHDRIに留意しながら、nStyler2.1の新機能を再度確認していきたい。

●HDRレンダリング

リアルタイムレンダラーのnStylerに限らず、今や日常的に3D CGによるリアルな画像を見かけるが、それらはHDRIを光源として使用していることが多いようである。

HDRI(High Dynamic Range Image)とは、明暗分解能が高い画像イメージを示すデジタル画像用語。モニタで表示する際に必要になる明暗・色のデータを上回る緻密なデータを持つ画像の概念とそのデータのことを「HDRI」と総称している。

nStylerでは、対応したビデオカードを備えた環境下であれば、高機能レンダラモードでHDRIのレンダリングが可能で、nStylerではそのレンダリングを「HDRレンダリング」と呼んでいる。

一般的にプロダクトデザインの現場でのプレゼンテーション、3Dレンダリングの役割として、
・製品の形状が判別しやすいように白ホリのスタジオのようなシンプルな背景のシーン
・屋内、屋外など製品を使用する環境に置いた想定シーン
・広告に見られるような製品コンセプトに合ったイメージシーン
などが要求されるため、レンダリングの目的に応じたHDRI画像が必要となるのではないだろうか。nStylerのサイトでは「DOSCH DESIGN」の「DATA Library」の背景素材のデータ集(fig-1)を推奨している。

今回のレビューはフリーで入手可能なサンプルのHDRIを入手し、屋外の製品の対象としてクルマのシルエットモデル、屋内の製品の対象として男性用化粧品ボトルを用いて確認してみた(fig-2からfig-7。すべて床面は反射の設定)。「マテリアル」設定は同一、「ライト」設定が単純な平行光源のみでも、HDRIの画像が使用目的にマッチングできると、プレゼンテーションにも有効なリアルなレンダリングになることが分かる。

●リアルタイムレイトレーシング(RTRT)

前回もリアルタイムレイトレーシングを使ったが、今回はより比較がしやすいHDRI背景画像を用い、ボトルのガラスの部分も透明度を増し比較してみた。「環境設定」の「レンダリング品質」タグで「レンダリングモード」を「標準レンダラ」(fig-8)、「高機能レンダラ」(fig-9)、「レイトレーシング」(fig-10)の順でその効果を検証した。従来の高機能レンダリングでは表現できなかったガラスらしい光沢感や透明感が可能となった。そしてさらに「環境設定」の「レイトレーシング」タグでは、静止時の「反射」や「屈折」の計算回数も設定でき、ガラスや鏡面の質感のリアルさに寄与していることが分かる(fig-11)。

●Web3Dが行えるnTeny

nStylerでは表示しているオブジェクトのWeb3D(nTeny/Flash)出力が可能である。

「nTeny」とは、エヌテクノロジーが無償配付しているWeb3Dプラグインで、nStylerがないPC上でもInternet Explorerなどのブラウザ上で、nStyler同等の画質で表示できる。nStyler上でのカメラや、背景環境などを切り換えるボタンもブラウザ上に現れるために、Web上で3Dを公開して、遠隔地のクライアントや社内チームでWebを介しての情報の共有化が可能である。

●総評

バージョン2.1の新機能を中心に紹介した前回に比べ、今回は製品のキャラクターに応じたHDRIを組み合わせたことで、リアルで緻密なレイトレーシングのレンダリングが作成できた。ライティング時間や確認の計算時間を要さずに、リアルタイムにレンダリング確認でき、その画面をスナップとしてイメージ出力できることはありがたい。いずれにしても、使用目的に合ったHDRI画像の入手が、nStylerの価値を高めることは間違いないようである。

*


-
