* pd WEB Review
-
Tool View

魅惑のレンダリングワールド
Tool [3] Maxwell Render


「魅惑のレンダリングワールド」では、毎回さまざまなレンダラーを用いて、そのクオリティや機能、操作性を探っていく。
より良いプレゼンテーションを行うために、さまざまなレンダラーに注目していこう。今回から2回にわたり「Maxwell Render」を取り上げていく。


手島 彰
1967年生まれ。1989年筑波大学生産デザイン専攻卒。
スバルにて初代インプレッサのエクステリアデザインを手がけ、プラスにて商品企画・デザインなど製品開発全般に携わる。
Rhinocerosを用いて開発したMINILITE wheelで2005年のグッドデザイン賞受賞。2007年テシマデザインスタジオ設立。
http://www.teshima-design.com

*
fig-1:マニュアルにある「スペクトルの分散」例の画像。この通り、スペクトル計算によりシーンに存在する光とオブジェクトのあらゆる相互作用を計算していることが分かる(クリックで拡大)
*
*

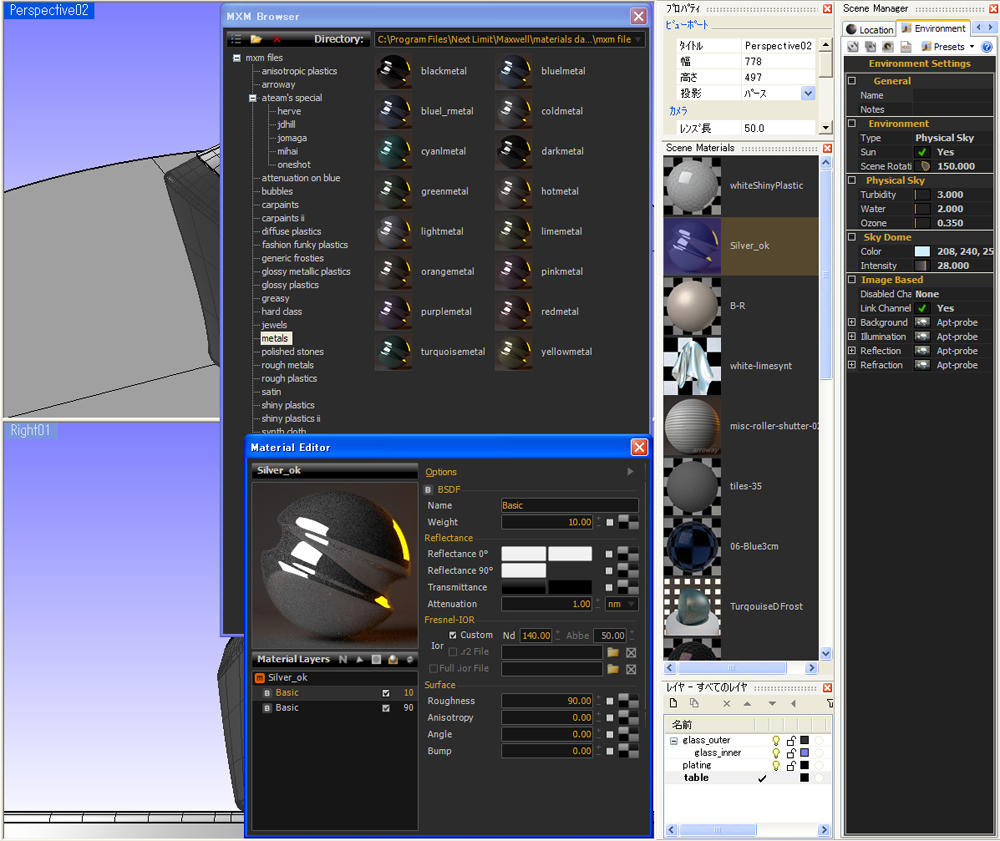

fig-2:「MXM Browser」「Material Editor」の画面。マテリアルはレイヤーで構成され、ハイレベルな編集が可能(クリックで拡大)

*
*

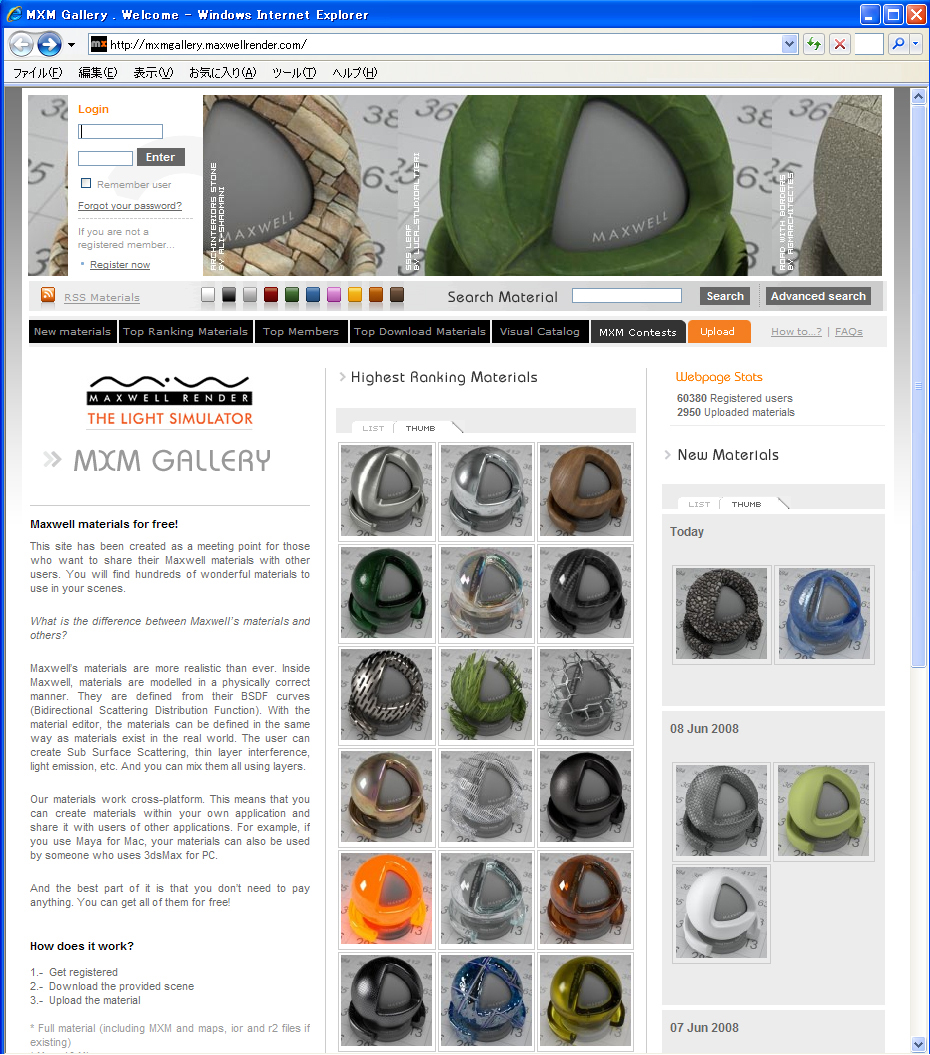

fig-3:「MXM GALLERY」のWebサイト画面。腕自慢のユーザーから高度なマテリアルがアップされ、フリーで入手できる。人気マテリアルがランキングされているのがユニーク(クリックで拡大)

*
*

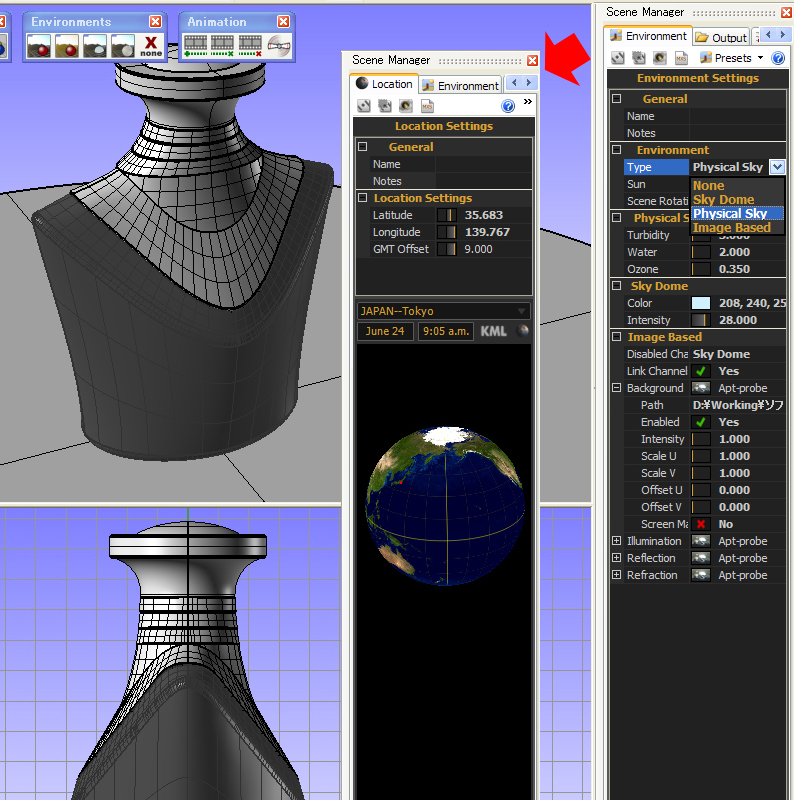

fig-4:「Physical Sky」の場所/日にち/時間の設定画面。大気中の「オゾン」値の設定も可能
(クリックで拡大)

*
*

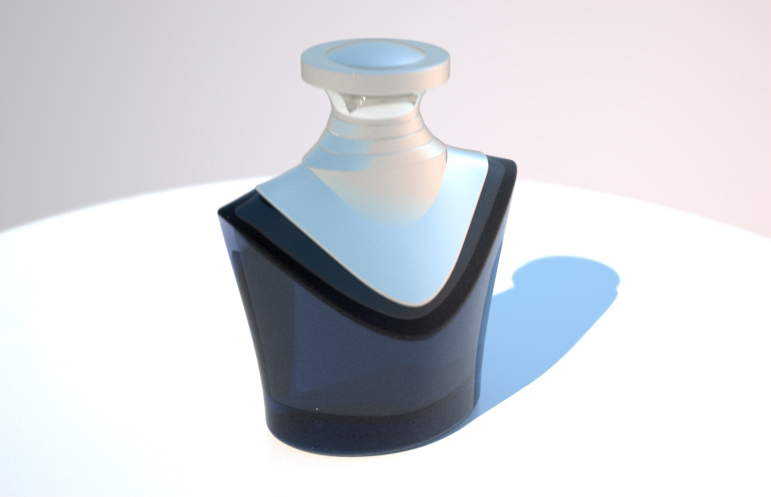

fig-5:環境光源が「Physical Sky」のレンダリングイメージ(クリックで拡大)
*
*

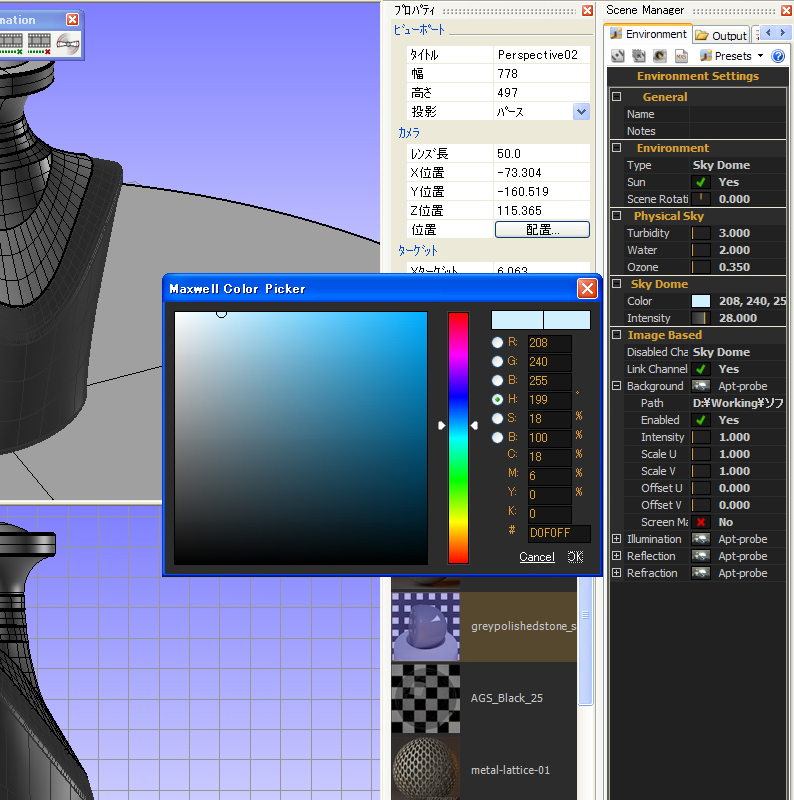

fig-6:「Sky Dome」のカラーピッカー画面(クリックで拡大)
*
*

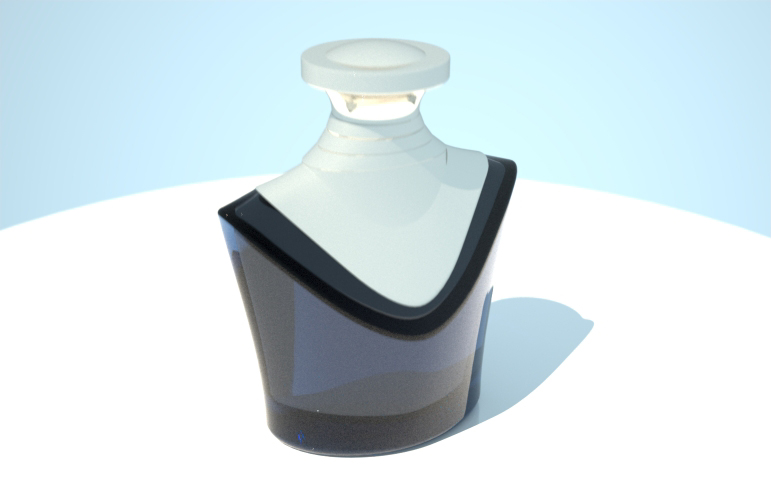

fig-7:環境光源が「Sky Dome」のレンダリングイメージ(クリックで拡大)
*
*

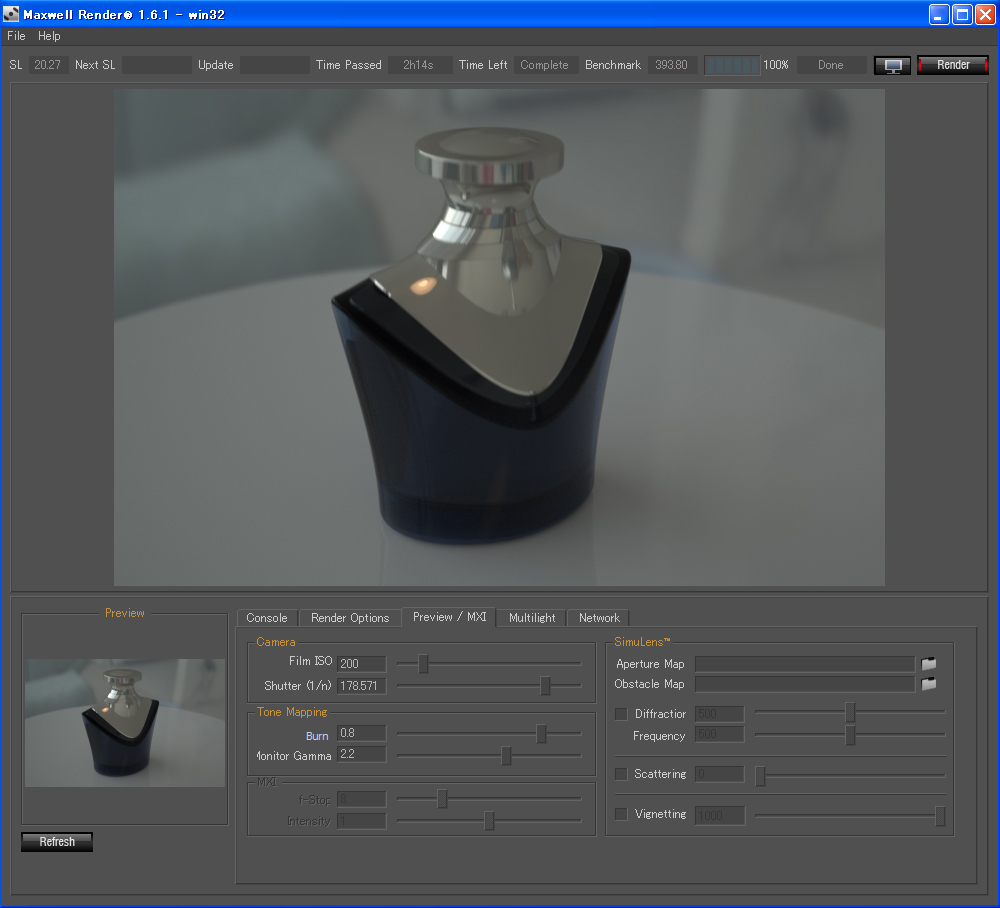

fig-8:計算時間終了後にカメラの「Film ISO」と「Shutter(1/n)」を変更できる。初期設定のISO200のレンダリング画面(クリックで拡大)
*
*

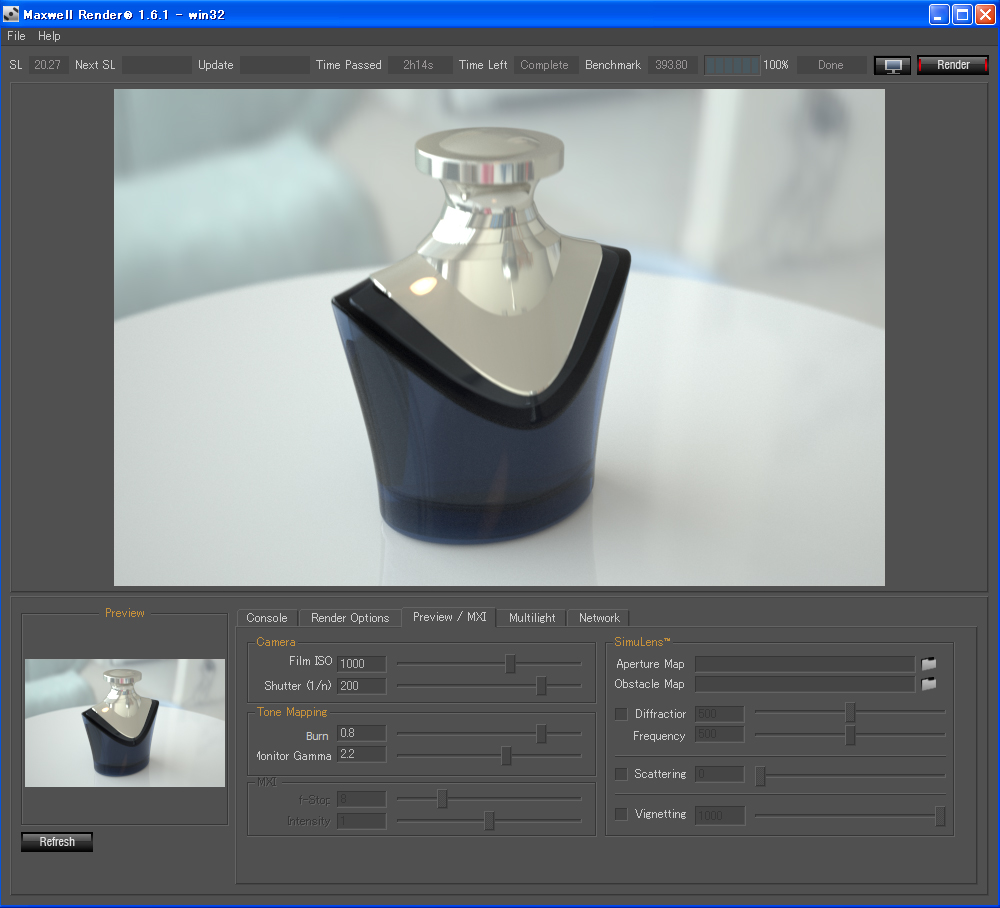

fig-9:計算時間終了後にカメラの「Film ISO」と「Shutter(1/n)」を変更できる。ISO200からISO1000に調整し「Refresh」した画面(クリックで拡大)
*
*

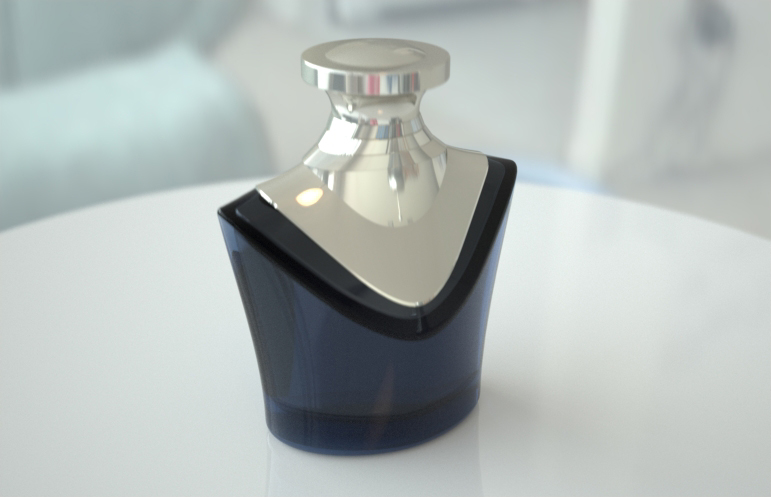

fig-10:環境光源が「Image Based」のレンダリングイメージ(クリックで拡大)
*
*

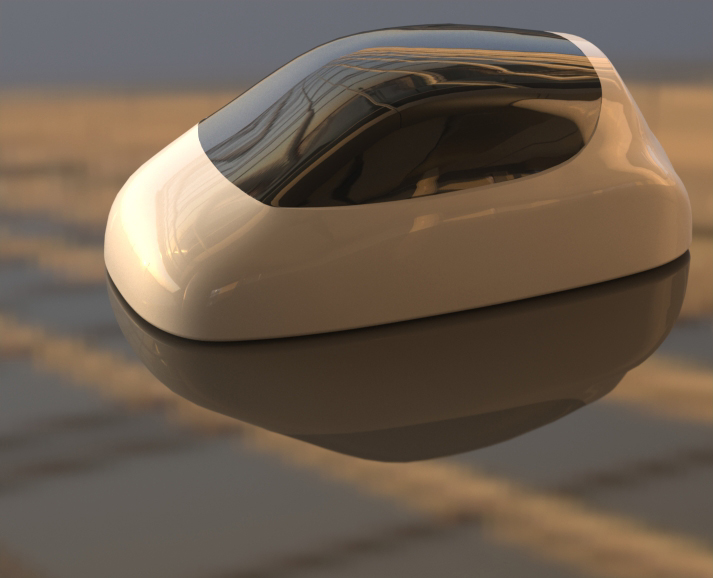

fig-11:シルエットモデルのレンダリングイメージ。光沢やビルの映り込みのリアルさに加え、独特の空気感を感じる(クリックで拡大)
*
*

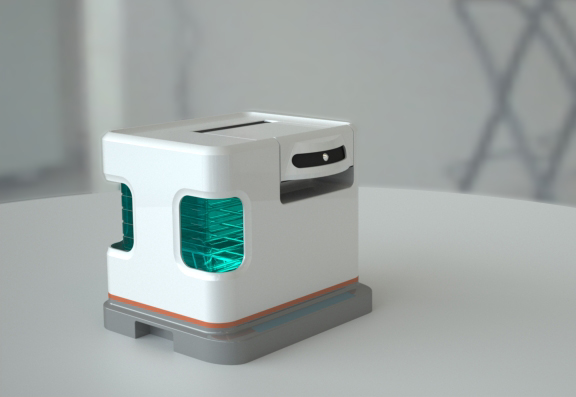

fig-12:家電製品のレンダリング・イメージ。ケースの中の陰影や奥に見えるボトルの透明感など、光の相互作用がリアルである(クリックで拡大)
*
*
 第5回:Maxwell Renderの概要

●光を視覚化するソフトMaxwell Render

「Maxwell Render」は、建築の3Dパースの業界などでは、そのリアルな画像で話題となっているソフトである。主な特徴は、
・物理的に正確な計算を行い、複雑な演算でライティングの性質を実世界と同様になるよう忠実に“シミュレーション”する
・すべてのものが物理演算によって再現され、レンダリングというコンセプトも物足りなく聞こえる
とされている。

実際に使って、その機能や光源設定などのインターフェイスを見てみても、フォトリアルに見せるレンダラーというよりも、現実世界を物理的に忠実に再現する“ザ・ライトシミュレーター”を目指しているということが分かる(fig-1)。

建築業界では3ds Maxのプラグインで用いられることが多いソフトであるが、今回はRhinoceros4.0のプラグインとしてリリースされている「Maxwell for Rhino4」を使って、その「次世代のレンダリング技術の象徴と賞賛された」技術を確認してみたい。

●魅力的なマテリアル

マテリアルの設定では、イントロダクションとしてまず「光がどういうものなのか」「マテリアルとどのように相互作用するのか」ということから頭に入れることとなる。「反射光」や「透明度」「フルネル効果」など、オブジェクトが目に見える概念を光の概念から考えさせられる。それを念頭に「マテリアルエディタ」でハイレベルな編集の元、マテリアルを作り込むことが可能となる。だが、それも難しく考えることもなく、登録されているライブラリから選ぶだけでもかなりのマテリアルが選択可能となる(fig-2)。

なお「MXM GALLERY」というサイト(http://mxmgallery.maxwellrender.com/)では、ユーザーが作り込んだマテリアル設定が随時アップされており(6月7日時点で2,950種類!)、その設定データはフリーで入手可能となっている(Fig-3)。

●環境光のセッティング

「Scene Manager」の「Environment」タグの「type」内にある、「Physical Sky」「Sky Dome」「Image Based」からライティング条件を設定する。

「Physical Sky」は空の明るさを、場所/日にち/時間を設定することで条件づける(Fig-4)。「Turbidity/Ozone/Water」(汚濁/オゾン/水分)が空の色の要素に影響あるあたりが、まさに“ライティングシミュレーション”であると感じる(Fig-5)。

「Sky Dome」は、単一のスカイカラーを表現する。空に見立てたドームのカラーをカラーピッカーから選択する(Fig-6、7)。

「Image Based」はHDR画像によるレンダリングで、ハイダイナミックレンジデータを保持し、背景イメージを光源として光を放出する球体マップとして環境を構成する(Fig-10〜12)。

どの光源を用いても、レンダリング計算終了後でありながら、カメラの「Film ISO」と「Shutter(1/n)」を調整してプレビュー確認することができ、その結果の
レンダリング画像の明暗を「Refresh」ボタンで変更できる点はユニークであり、とても有効な機能である(Fig-8、9)。

●総評

事前に「レンダリング時間がかかる」という噂を耳にしていたが、確かに延々と光の相互関係を計算しているためにどこのレベルでレンダリング時間を打ち切るかの決断が必要かもしれない。今回のレンダリングも初期設定の2時間で設定しているが、この計算時間でこれだけのリアルな表現ができれば、逆に相応であると解釈したほうがよいかもしれない。

また、今回のカメラ設定は、慣れ親しんだRhinoceors上のパースペクティブビューでのアングル設定であったが、 Maxwell Renderの「Maxwell Studio」のカメラビューで設定する場合は本物のカメラ同様、レンズ焦点距離、シャッタースピードや絞りなど、被写界深度の高度な設定も可能であり、シーンマネージャーから生み出されるシーンに存在するエレメントの間で起こる光の相互作用を、そのまま写真で記録するようなフォトリアルなイメージを作り出すことが可能である。

まるで現実世界を切り取った写真のようなそのレンダリング結果は、プロダクトデザインの提案段階でのプレゼンテーション用と見るよりも、そのまま製品カタログに使うようなリアルさを要求される場合に適したレンダラーであると感じた。

カメラなどの詳細設定や細かいパラメータ設定を覚え、もう少し使い込んでみたいと思えるソフトである。

*


-
